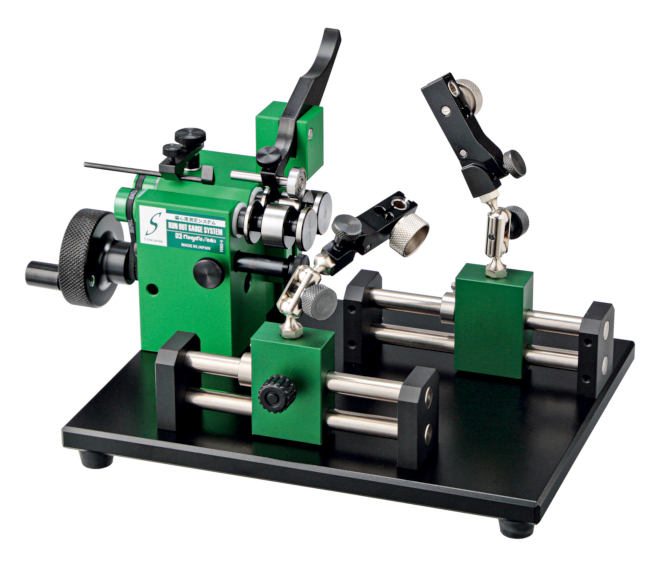

偏心度測定システム(ダブルキャリアタイプ)
■用途
・お手持ちのインジケータや、電気マイクロメータ等を取り付けて、偏心度測定が簡単に行えます。
■材質
・ベース:炭素鋼
・ローラー:工具鋼
■特長
・ワークの前方、後方の2点同時測定が可能です。
・最高精度2μmを実現。ハイレベルな精密測定をご提供します。※φ20mmワーク測定時
・タイミングベルト+プーリーによる駆動システムと、グリップ付ハンドルにより滑らかな回転で測定を行います。
・キャリアの位置決め用ストッパー搭載で、繰り返し同じ位置での測定が可能です。
・測定器の0セッティングを容易にする角度微動付キャリア。 XYZ方向の自由な移動が可能で、最適な位置での測定をサポートします。
・ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
■仕様
・精度:2~3.5μm以内 ※2μm=φ20mmワーク測定時(当社測定値)
・専用アルミケース付
偏心度測定システム(ダブルキャリアタイプ)使用例
■測定可能ワーク条件
・外径:φ4~30mm
※(4mm未満の測定が可能なローラーもご用意しております)
・長さ:5~80mm
・形状:円筒状
・基準とする部分がローラーで十分に挟める長さであること。
※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
商品 コード 品番 ベースサイズ (mm) ローラー タイプ キャリア タイプ 質量 標準 小売価格 JAN (4975846)
010217 ROG-241SSW 236×185 スリット ローラー シャフト キャリア 6.3kg 350,000 011328
※タイプに関してはこちらをご参照ください。
