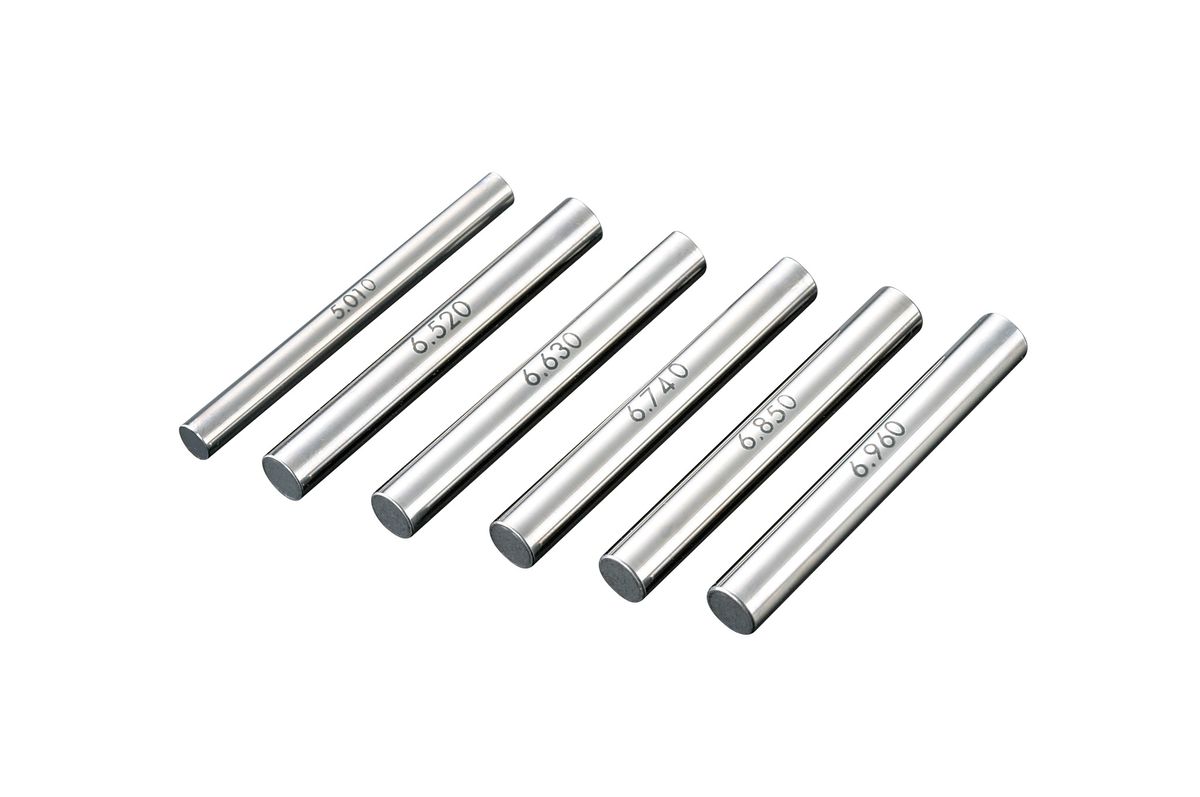

鋼ピンゲージセット SAシリーズ

鋼ピンゲージセット SAシリーズ
より高い精度を追求したシリーズです。JCSS校正も可能です。

■特長
・クオリティを極めた高精度品です。
・単品も販売しております。
■精度・仕様
呼び寸法(mm) 寸法区分(mm) 長さ(mm) 径精度(μm) 真円度(μm) 円筒度(μm) 硬度(HV)
0.100… 0.199 0.001とび 40 ±0.3 0.3 0.3 650以上
0.200… 0.999
1.000… 7.000 50
7.001… 7.010
7.011…10.000 ±0.5 0.5 0.5
■SAシリーズ(0.001mm とび)
セット番号 ゲージサイズ(呼び径:mm) 組本数 標準小売価格
SA-03 0.297 …… 0.310 14 90,000
SA-04 0.397 …… 0.410 14 82,000
SA-05 0.497 …… 0.510 14 71,000
SA-06 0.597 …… 0.610 14 68,000
SA-07 0.697 …… 0.710 14 68,000
SA-08 0.797 …… 0.810 14 68,000
SA-09 0.897 …… 0.910 14 68,000
SA-10 0.997 …… 1.010 14 62,000
SA-11 1.097 …… 1.110 14 61,000
SA-12 1.197 …… 1.210 14 61,000
SA-13 1.297 …… 1.310 14 61,000
SA-14 1.397 …… 1.410 14 61,000
SA-15 1.497 …… 1.510 14 61,000
SA-16 1.597 …… 1.610 14 61,000
SA-17 1.697 …… 1.710 14 61,000
SA-18 1.797 …… 1.810 14 61,000
SA-19 1.897 …… 1.910 14 61,000
SA-20 1.997 …… 2.010 14 61,000
SA-21 2.097 …… 2.110 14 61,000
SA-22 2.197 …… 2.210 14 61,000
SA-23 2.297 …… 2.310 14 61,000
SA-24 2.397 …… 2.410 14 61,000
SA-25 2.497 …… 2.510 14 61,000
SA-26 2.597 …… 2.610 14 61,000
SA-27 2.697 …… 2.710 14 61,000
SA-28 2.797 …… 2.810 14 61,000
SA-29 2.897 …… 2.910 14 61,000
SA-30 2.997 …… 3.010 14 61,000
SA-31 3.097 …… 3.110 14 61,000
SA-32 3.197 …… 3.210 14 61,000
SA-33 3.297 …… 3.310 14 61,000
SA-34 3.397 …… 3.410 14 61,000
SA-35 3.497 …… 3.510 14 61,000
SA-36 3.597 …… 3.610 14 61,000
SA-37 3.697 …… 3.710 14 61,000
SA-38 3.797 …… 3.810 14 61,000
SA-39 3.897 …… 3.910 14 61,000
SA-40 3.997 …… 4.010 14 62,000
SA-41 4.097 …… 4.110 14 75,000
SA-42 4.197 …… 4.210 14 75,000
SA-43 4.297 …… 4.310 14 75,000
SA-44 4.397 …… 4.410 14 75,000
SA-45 4.497 …… 4.510 14 75,000
SA-46 4.597 …… 4.610 14 75,000
SA-47 4.697 …… 4.710 14 75,000
SA-48 4.797 …… 4.810 14 75,000
SA-49 4.897 …… 4.910 14 75,000
SA-50 4.997 …… 5.010 14 75,000
SA-51 5.097 …… 5.110 14 75,000
SA-52 5.197 …… 5.210 14 75,000
SA-53 5.297 …… 5.310 14 75,000
SA-54 5.397 …… 5.410 14 75,000
SA-55 5.497 …… 5.510 14 75,000
SA-56 5.597 …… 5.610 14 75,000
SA-57 5.697 …… 5.710 14 75,000
SA-58 5.797 …… 5.810 14 75,000
SA-59 5.897 …… 5.910 14 75,000
SA-60 5.997 …… 6.010 14 75,000
SA-61 6.097 …… 6.110 14 75,000
SA-62 6.197 …… 6.210 14 75,000
SA-63 6.297 …… 6.310 14 75,000
SA-64 6.397 …… 6.410 14 75,000
SA-65 6.497 …… 6.510 14 75,000
SA-66 6.597 …… 6.610 14 75,000
SA-67 6.697 …… 6.710 14 75,000
SA-68 6.797 …… 6.810 14 75,000
SA-69 6.897 …… 6.910 14 75,000
SA-70 6.997 …… 7.010 14 68,000
