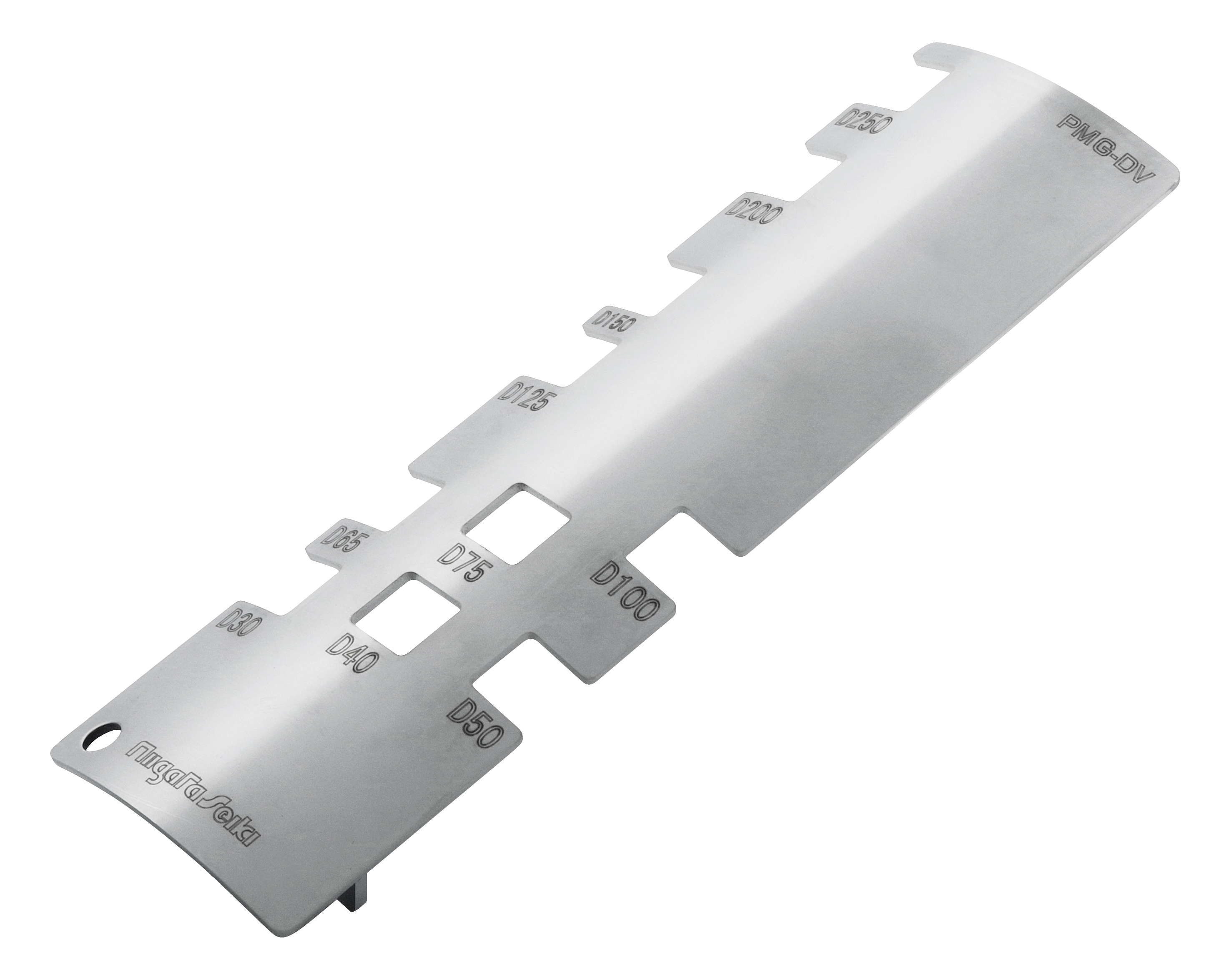

マーキングゲージ DV管用 　PMG-DV

用途

  • ●DV管(排水塩ビ管)の継手差込長さと確認線のケガキゲージに

特徴

  • ●パイプの接続、結合の差し込み長さをけがくマーキングゲージです。
  • ●計算不要で呼び径に合わせた差込標準寸法線と確認線をけがくことが可能です。
  • ●堅牢でサビに強いステンレス製です。
  • ●落下防止のためのフック穴付です。

仕様

  • ●対応サイズ：30A、40A、50A、65A、75A、100A、125A、150A、200A、250A
  • ●差込標準寸法(mm)：18、22、25、35、40、50、65、80、105、125
  • ●本体寸法(mm)：W46xH152xD14.4

材質

  • ●本体：ステンレス
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00954946 PMG-DV 74g 46mm 152mm 14.4mm 4,200 円 4975846670297
※この表は掴んで左右にスクロール可能です。

注意点

●マーキングゲージは標準寸法であり目安です。メーカーにより誤差が発生しますので、接続部分にすき間ができないようにしっかりと差し込んでください。
●マーキングは差込標準寸法と、＋10mmの2本線を引いてください。
