PRODUCTS溶接ゲージ

溶接ゲージ



特徴

  • ●溶接ゲージの中で最高級品です。
  • ●ベースが厚く、安定した測定が可能になります。
  • ●深さ測定、デプスゲージとしても使用できます。
  • ●最大50mmの余盛寸法の測定が可能です。

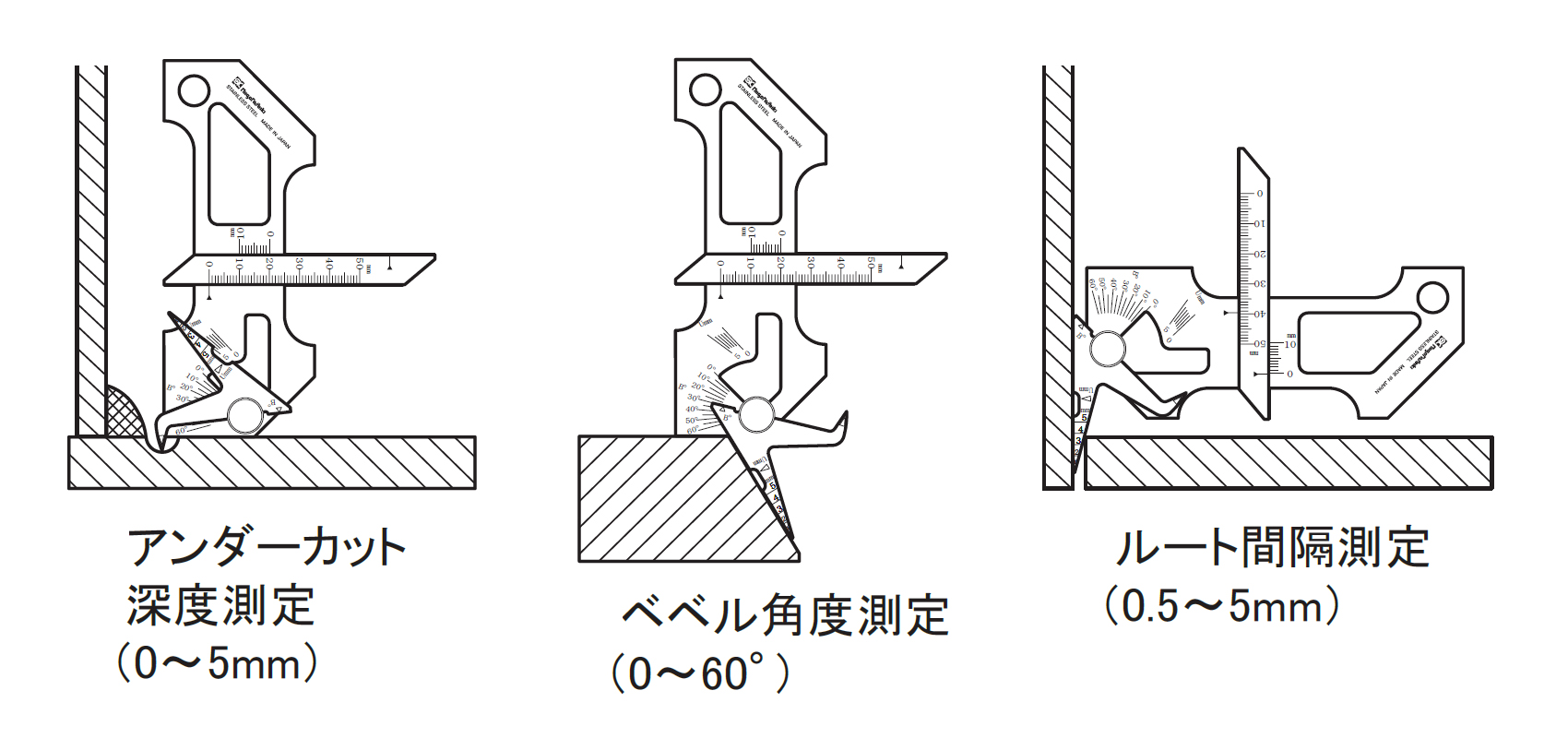

  • ●アンダーカット測定ができます。
  • ●回転子を備え多種の測定が可能です。
  • ●シルバー仕上により写真撮り時の反射を低減します。
  • ●確認しやすい半透明プラスチックケース付です。

仕様

  • ●長さ寸法測定精度(mm)：±0.4
  • ●角度測定器差(°)：±0.7
  • ●隙間測定器差(mm)：±0.4
  • ●のど厚測定器差(mm)：±0.4
  • ●本体直尺目盛(mm)：-
  • ●余盛高さ(mm)：10
  • ●すみ肉脚長(mm)：50
  • ●すみ肉のど厚(mm)：50
  • ●アンダーカット深度(mm)：10
  • ●ルート間隔(mm)：0.5-5
  • ●丸棒径(mm)：10
  • ●ビード幅(mm)：-
  • ●開先(ベベル)角度(°)：0-60(最小読取5)

材質

  • ●本体：ステンレス

用途

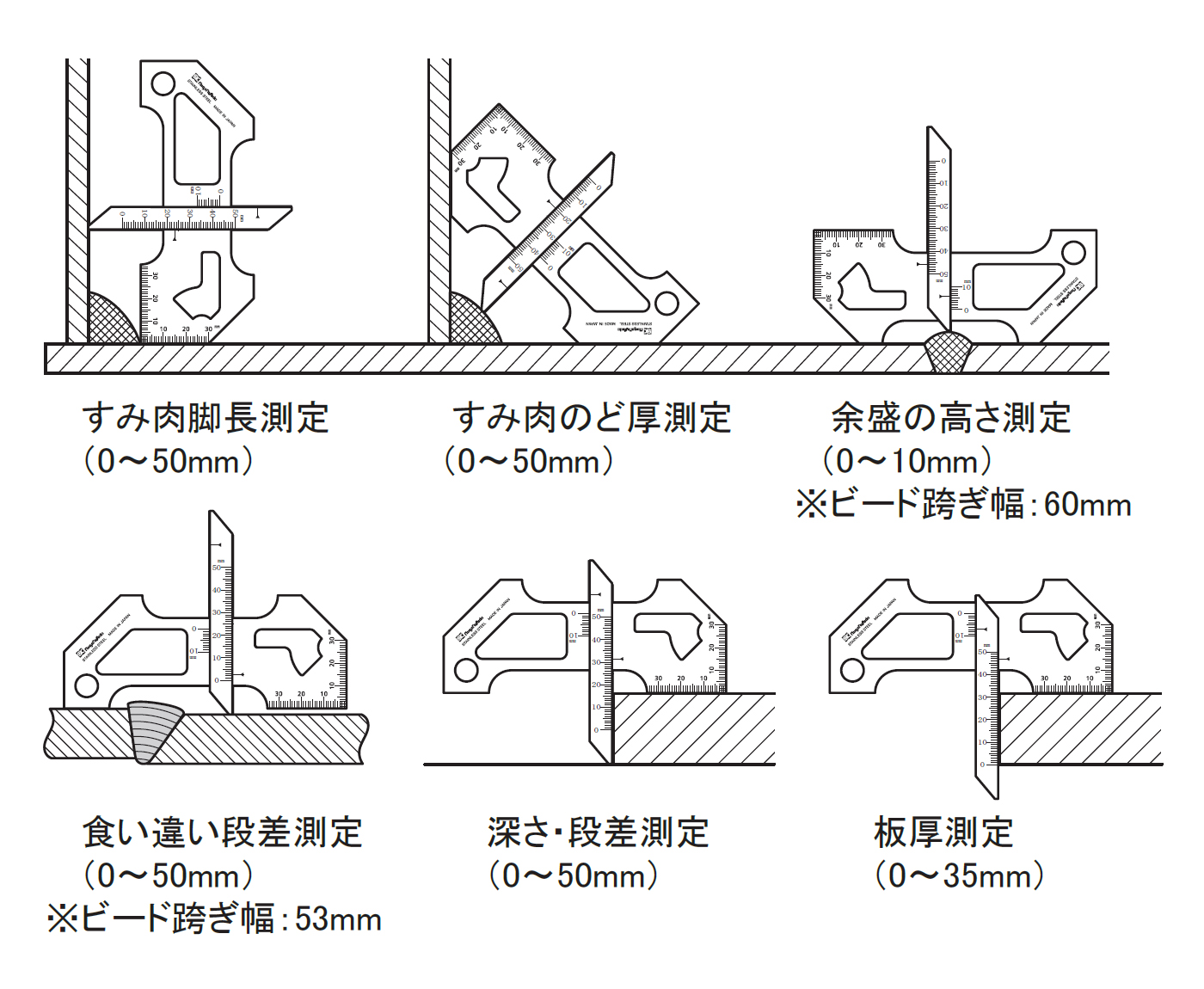

  • ●溶接の余盛、すみ肉の大きさ及び目違い、隙間、アンダーカット、角度等の測定に

付属品

  • ●PCケース

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007506 WG-3 198g 125mm 90mm 17mm 22,000 円 4975846008052
※この表は掴んで左右にスクロール可能です。
