PRODUCTS溶接ゲージ

アングルプロトラクタ



特徴

  • ●3種の測定ポイントがあらゆる角度測定に対応します。
  • ●溶接前後の部材の角度測定が広範囲にできます。
  • ●圧接後の膨らみ、溶接後の余盛に干渉せずに直接測定が可能です。
  • ●板金折り曲げ等の内側、外側の角度測定にも対応します。
  • ●反射しにくいシルバー仕上げです。
  • ●堅牢、軽便で携帯に便利(プラスチックケース付)です。

仕様

  • ●開先角度(°)：はさみ角度30-130
  • ●最小読取値(°)：1
  • ●角度測定精度(°)：0.5

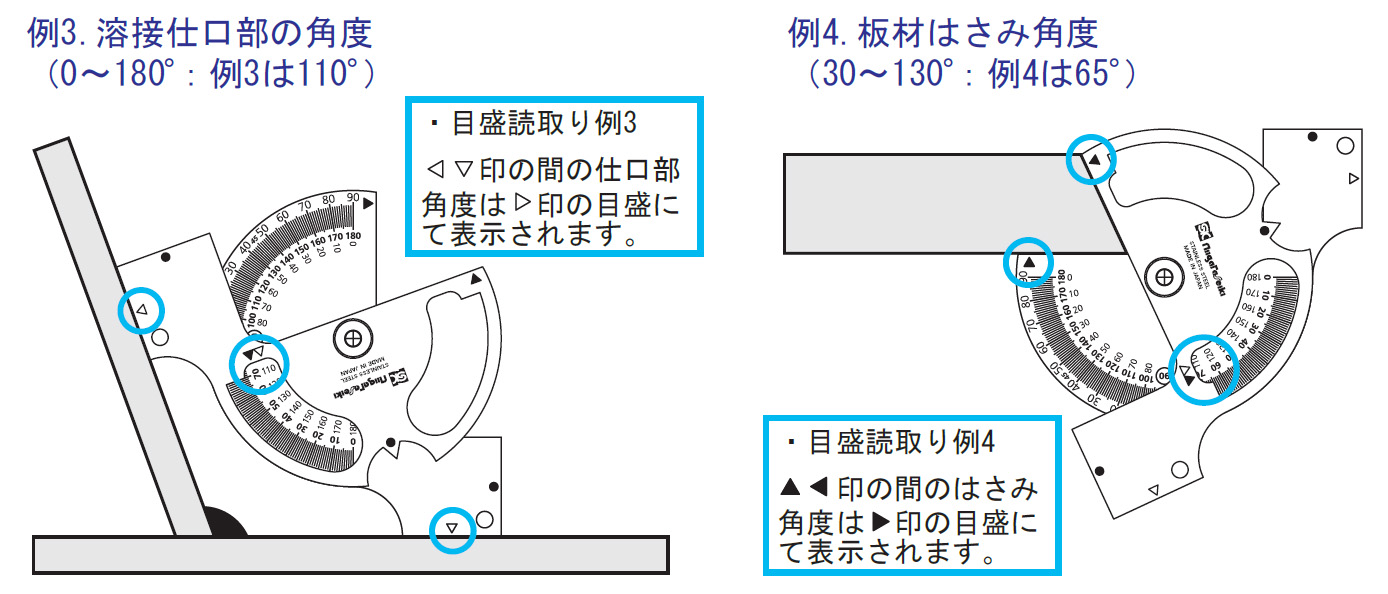

  • ●仕口部の角度スタッド溶接後の傾き(°)：0-180

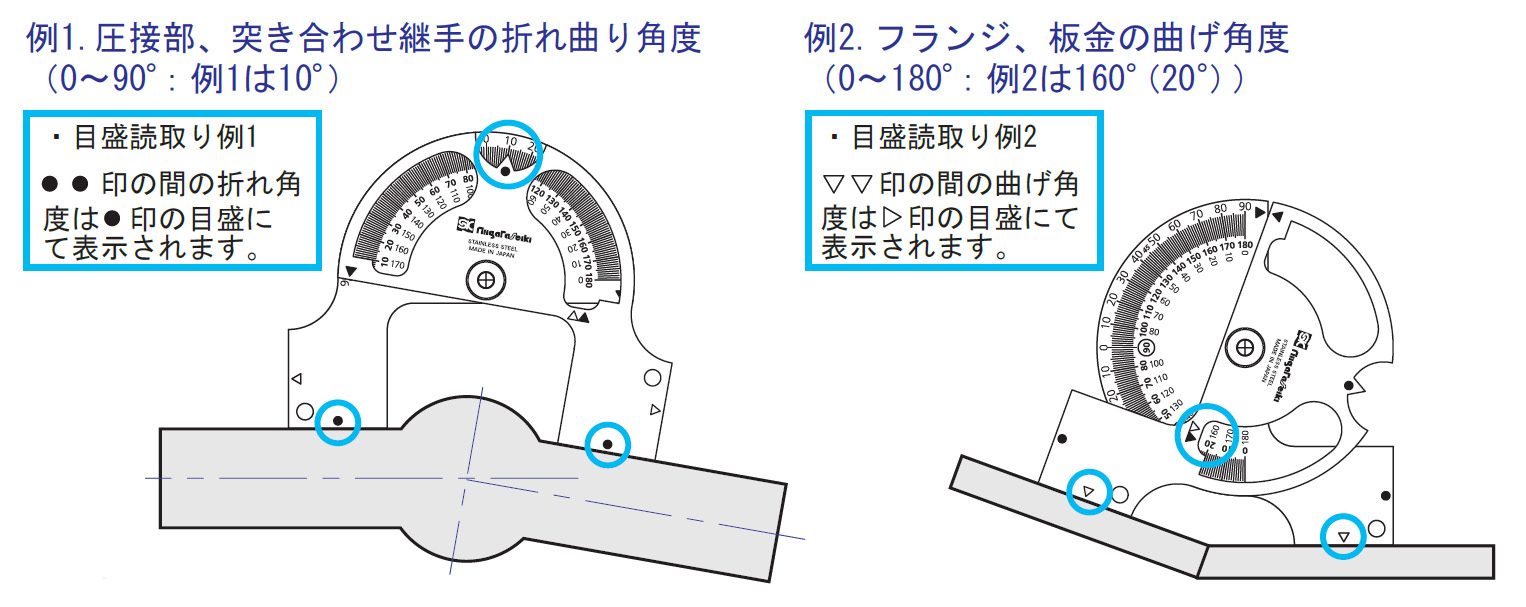

  • ●突き合わせ継手、圧接部の折れ曲がり角度(°)：0-90

材質

  • ●本体：ステンレス

用途

  • ●圧接部、突き合わせ継手の折曲、フランジ、板金の曲げ、溶接仕口部、板材はさみ角度測定に

付属品

  • ●プラスチックケース

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007519 AP-130 100g 90mm 105mm 14mm 16,000 円 4975846008083
※この表は掴んで左右にスクロール可能です。
