PRODUCTS溶接ゲージ

溶接ゲージ



特徴

  • ●溶接作業のスピ-ドアップと品質管理等の合理化に最適です。
  • ●堅牢、軽便で携帯に便利(ビニールケース付)です。
  • ●アンダーカット測定ができます。
  • ●合格書付です。

仕様

  • ●長さ寸法測定精度(mm):±0.2
  • ●角度測定器差(°):±0.7
  • ●隙間測定器差(mm):±0.4
  • ●のど厚測定器差(mm):±0.4
  • ●本体直尺目盛(mm):40
  • ●余盛高さ(mm):10
  • ●すみ肉脚長(mm):10
  • ●すみ肉のど厚(mm):10
  • ●アンダーカット深度(mm):10
  • ●ルート間隔(mm):0.5-5
  • ●丸棒径(mm):20
  • ●ビード幅(mm):-
  • ●開先(ベベル)角度(°):0-60(最小読取5)

材質

  • ●本体:ステンレス

用途

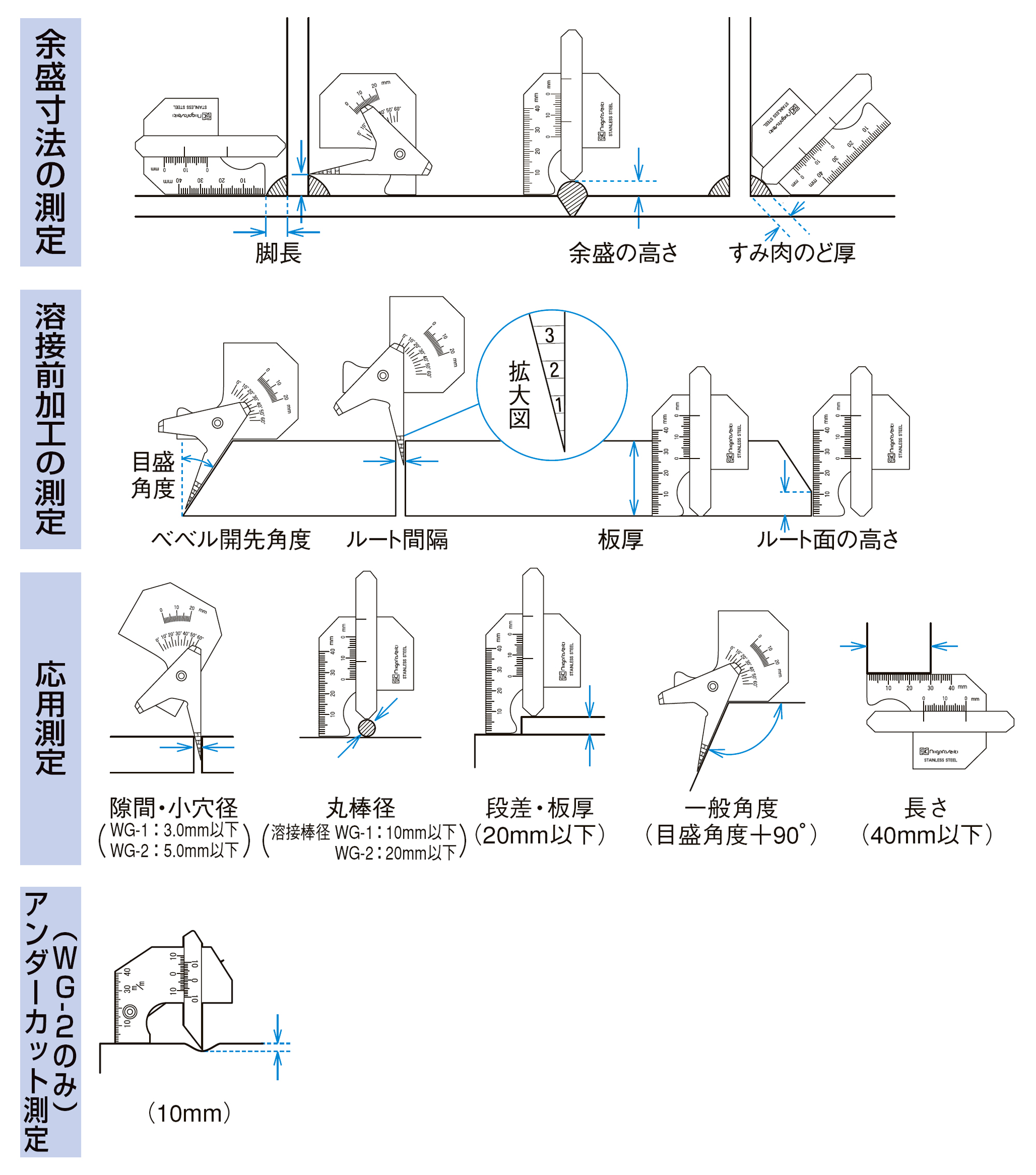

  • ●溶接の余盛、すみ肉の大きさ及び角度等の測定に

付属品

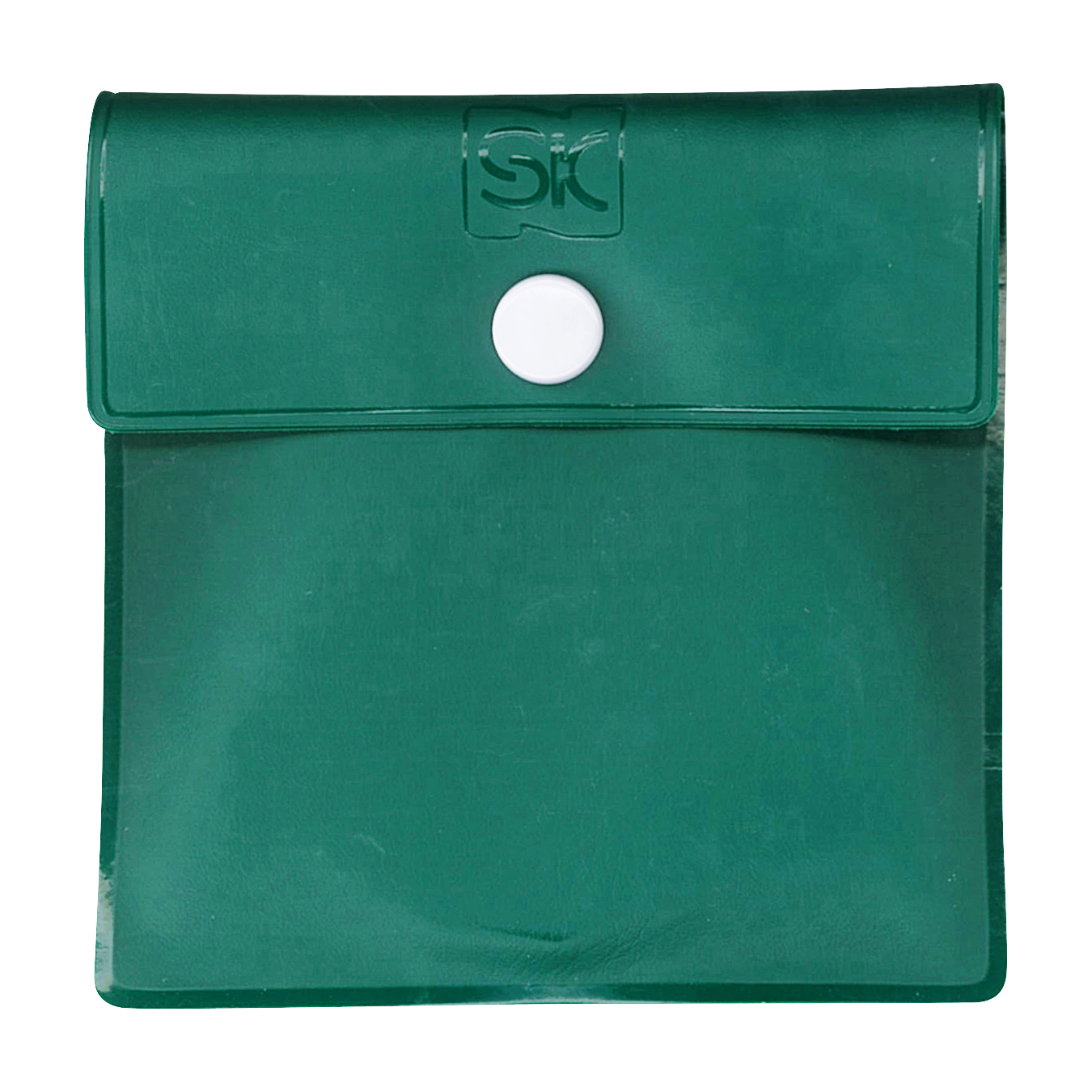

  • ●ビニールケース

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007503 WG-2(L) 91g 67mm 70mm 8mm 17,250 円 4975846008113
※この表は掴んで左右にスクロール可能です。
