PRODUCTS溶接ゲージ

溶接ゲージ  WGU-8M



用途

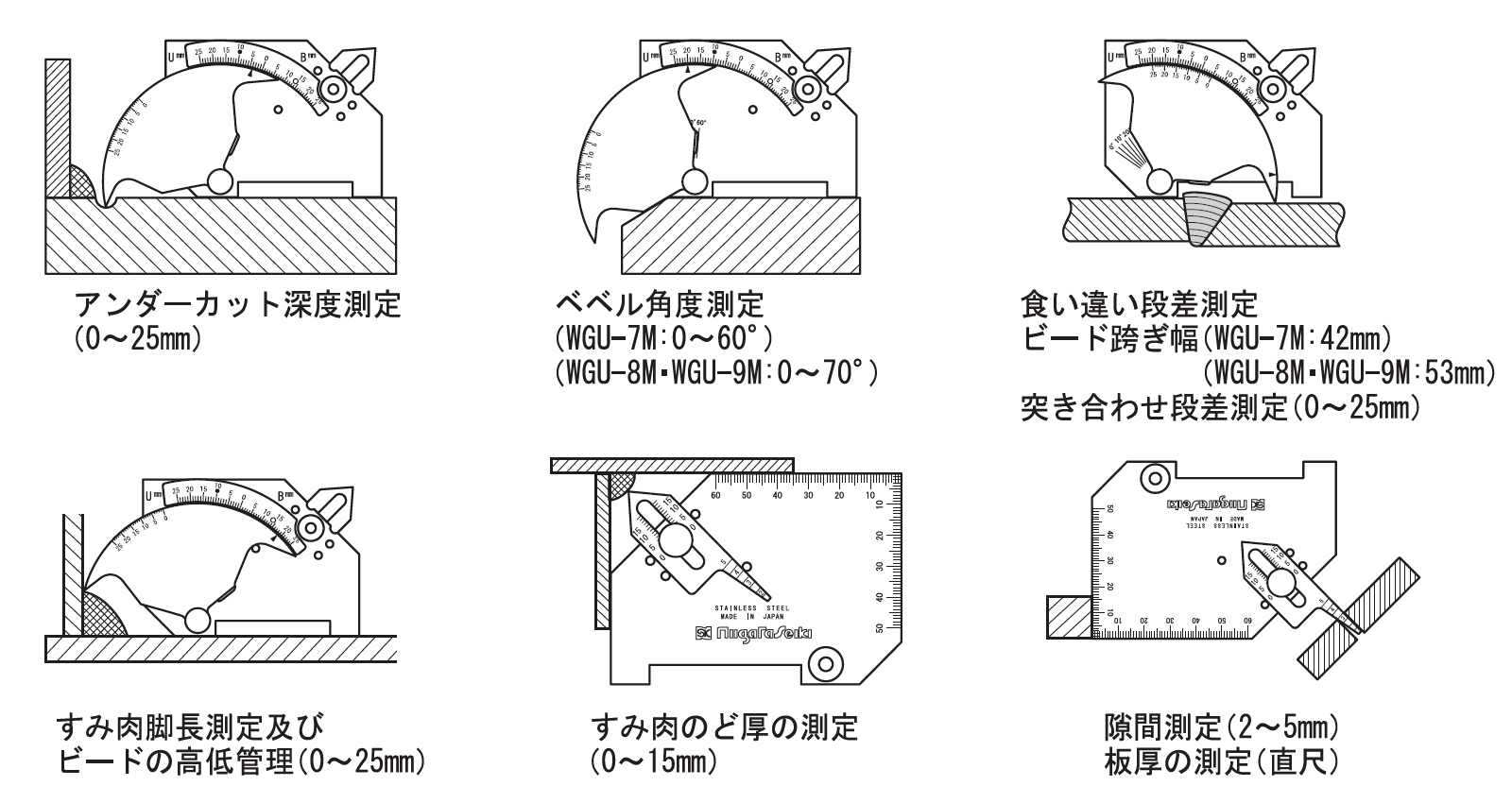

  • ●溶接の余盛、すみ肉の大きさ及び角度等の測定、圧接溶接の膨らみ測定に

特徴

  • ●板材の厚み、溶接ビード幅の測定、丸物外径及び鉄筋などの圧接溶接の膨らみなどの測定機能を追加しています。
  • ●国土交通省告示による新規格に対応し、突き合わせ溶接の食い違い段差測定でビード跨ぎ幅が53mmになり、厚物溶接の測定範囲が広くなっています。
  • ●べベル角度の測定範囲が、0-70°まで測定可能です。
  • ●携帯に便利なビニールケース付です。

仕様

  • ●長さ寸法測定精度(mm):±0.6
  • ●角度測定器差(°):±2
  • ●隙間測定器差(mm):±0.6
  • ●のど厚測定器差(mm):±0.6
  • ●本体直尺目盛(mm):50、60
  • ●余盛高さ(mm):25
  • ●すみ肉脚長(mm):25
  • ●すみ肉のど厚(mm):15
  • ●アンダーカット深度(mm):25
  • ●ルート間隔(mm):2-5
  • ●丸棒径(mm):30
  • ●ビード幅(mm):0-50
  • ●開先(ベベル)角度(°):0-70(最小読取5)

材質

  • ●本体:ステンレス

付属品

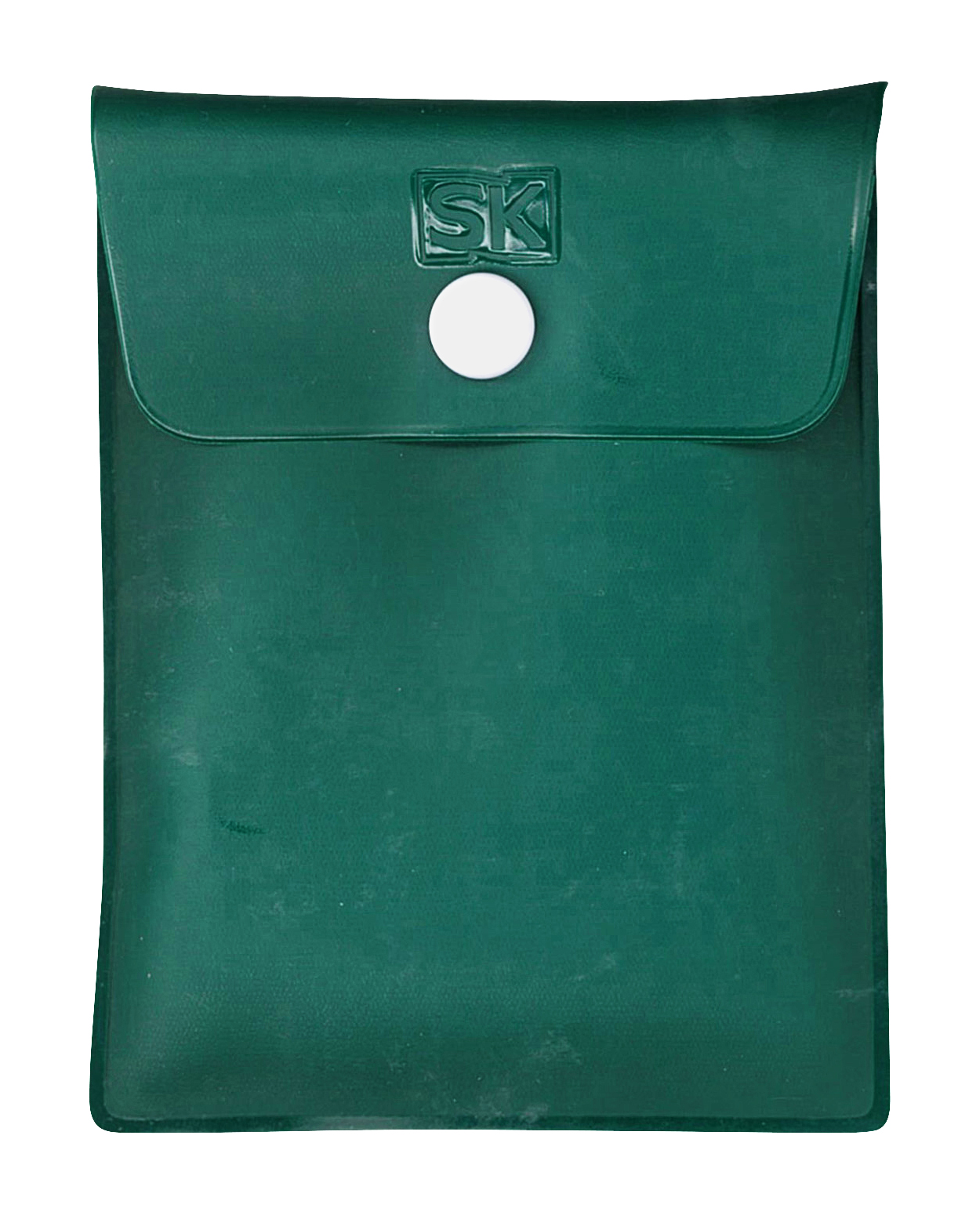

  • ●ビニールケース
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007514 WGU-8M 155g 117mm 78mm 14mm 19,000 円 4975846008120
※この表は掴んで左右にスクロール可能です。
