PRODUCTS溶接ゲージ

溶接ゲージ



特徴

  • ●溶接作業のスピ－ドアップと品質管理等の合理化に最適です。
  • ●一般の溶接、建設、造船、橋梁など鉄骨、組立での溶接作業にとても便利です。
  • ●同一平面上で目盛の読み取りができ、非常に読みやすい構造です。
  • ●携帯に便利なビニールケース付です。

仕様

  • ●長さ寸法測定精度(mm)：±0.6
  • ●角度測定器差(°)：±2
  • ●隙間測定器差(mm)：±0.6
  • ●のど厚測定器差(mm)：±0.6
  • ●本体直尺目盛(mm)：50、60
  • ●余盛高さ(mm)：25
  • ●すみ肉脚長(mm)：25
  • ●すみ肉のど厚(mm)：15
  • ●アンダーカット深度(mm)：25
  • ●ルート間隔(mm)：2-5
  • ●丸棒径(mm)：-
  • ●ビード幅(mm)：-
  • ●開先(ベベル)角度(°)：0-60(最小読取5)

材質

  • ●本体：ステンレス

用途

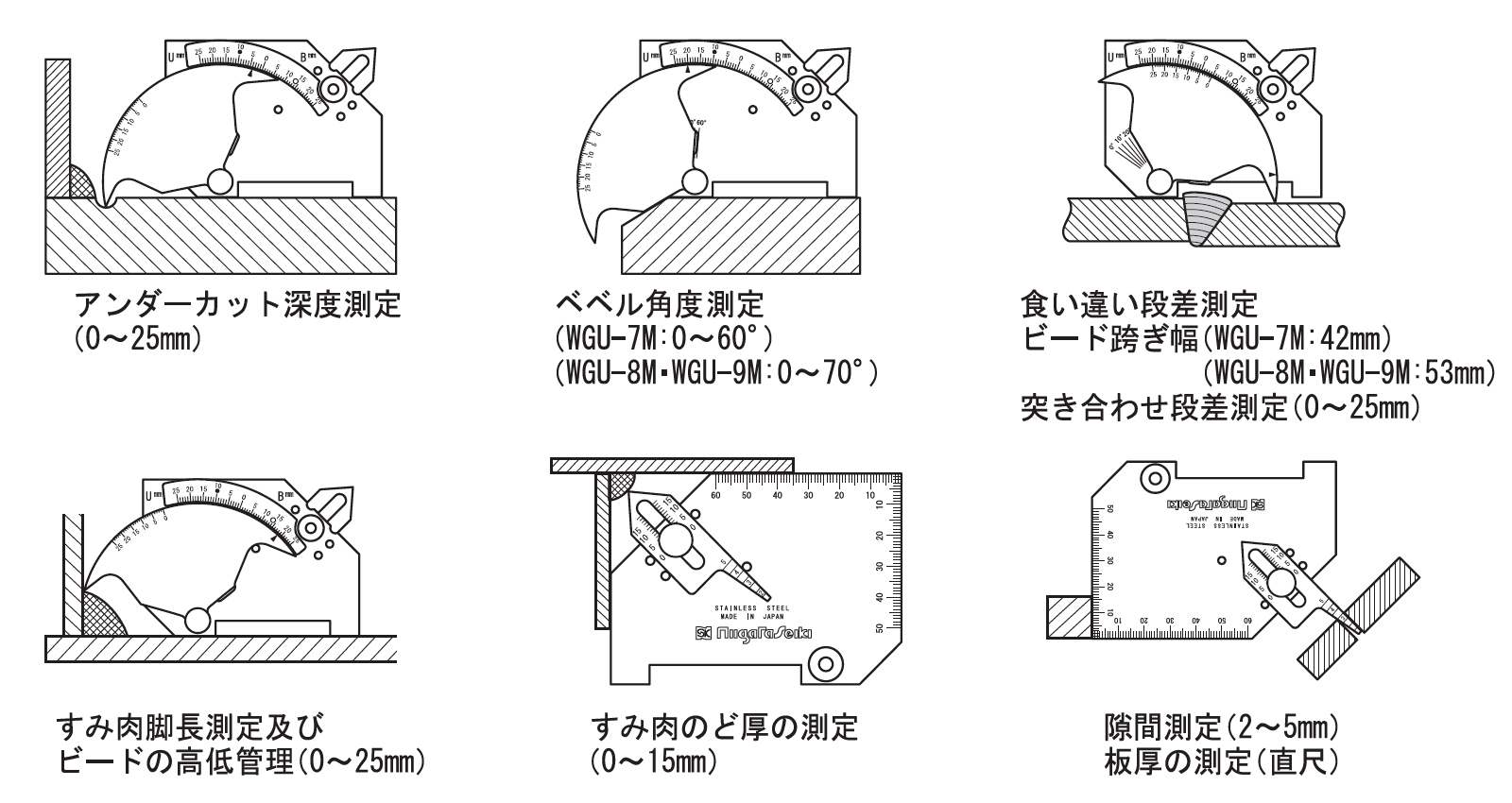

  • ●溶接の余盛、すみ肉の大きさ及び角度等の測定に

付属品

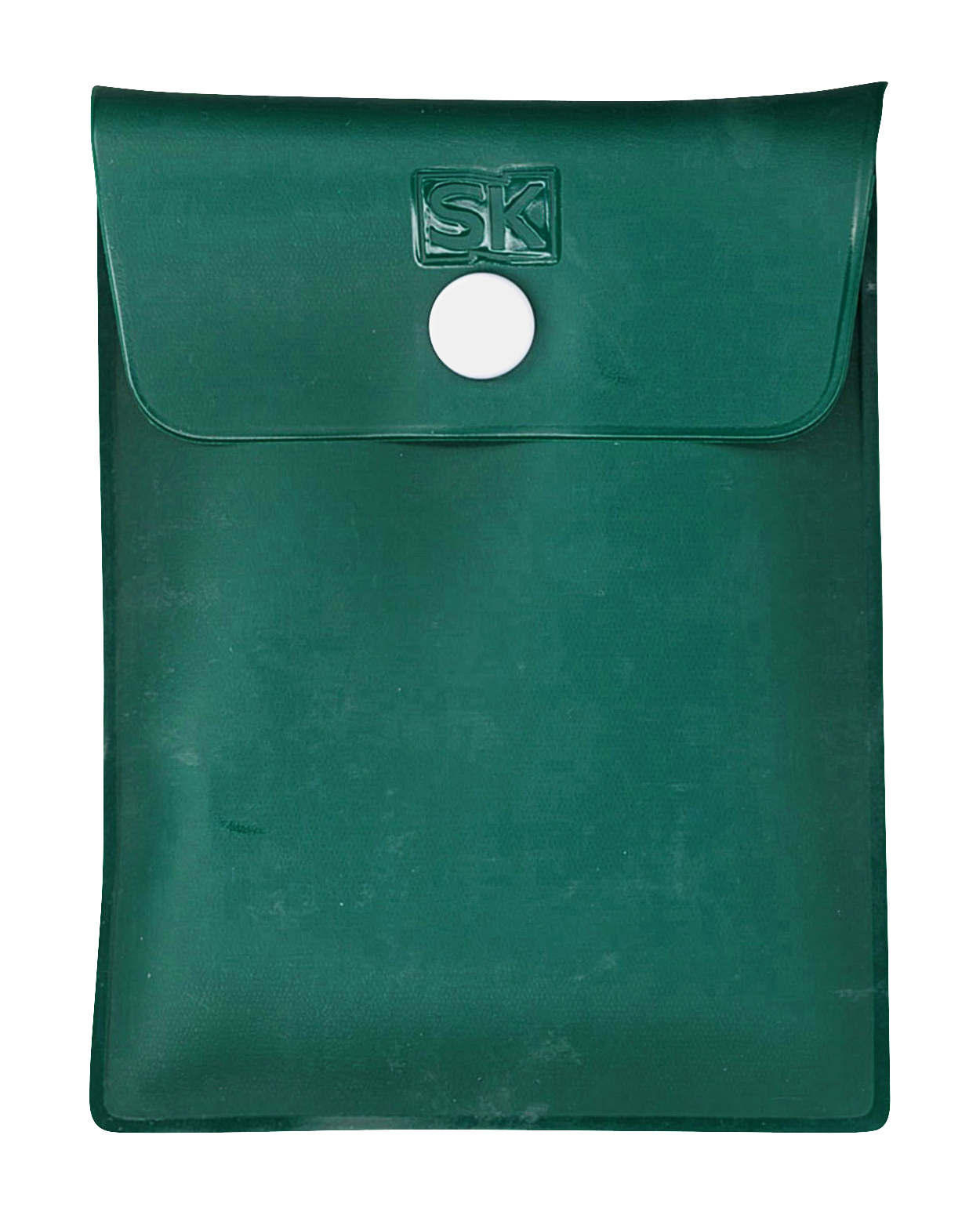

  • ●ビニールケース

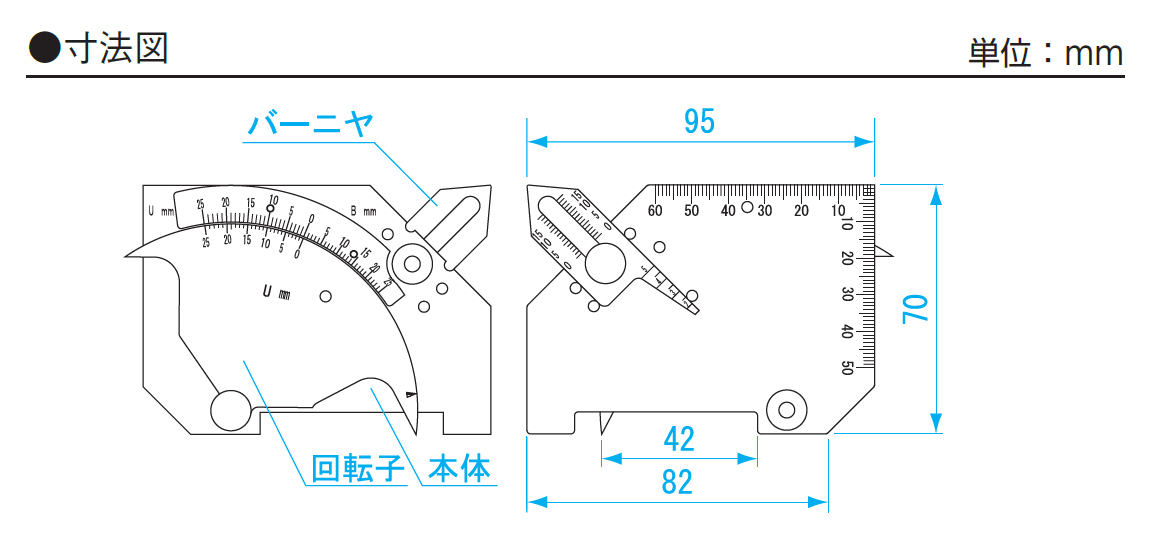

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007513 WGU-7M 118g 95mm 70mm 12mm 7,800 円 4975846008137
※この表は掴んで左右にスクロール可能です。
