オクタゴナル形角度限界ゲージ



特徴

  • ●角度の規格はJPI-7S-23に沿っています。

仕様

  • ●角度の寸法許容差(°):±0.5
  • ●板厚(mm):1.5
  • ●受注生産品です。

材質

  • ●本体:ステンレス

用途

  • ●オクタゴナル形リングジョイントガスケットの、角度の合否を判定する限界ゲージです。

図面

マニュアル
※この表は掴んで左右にスクロール可能です。

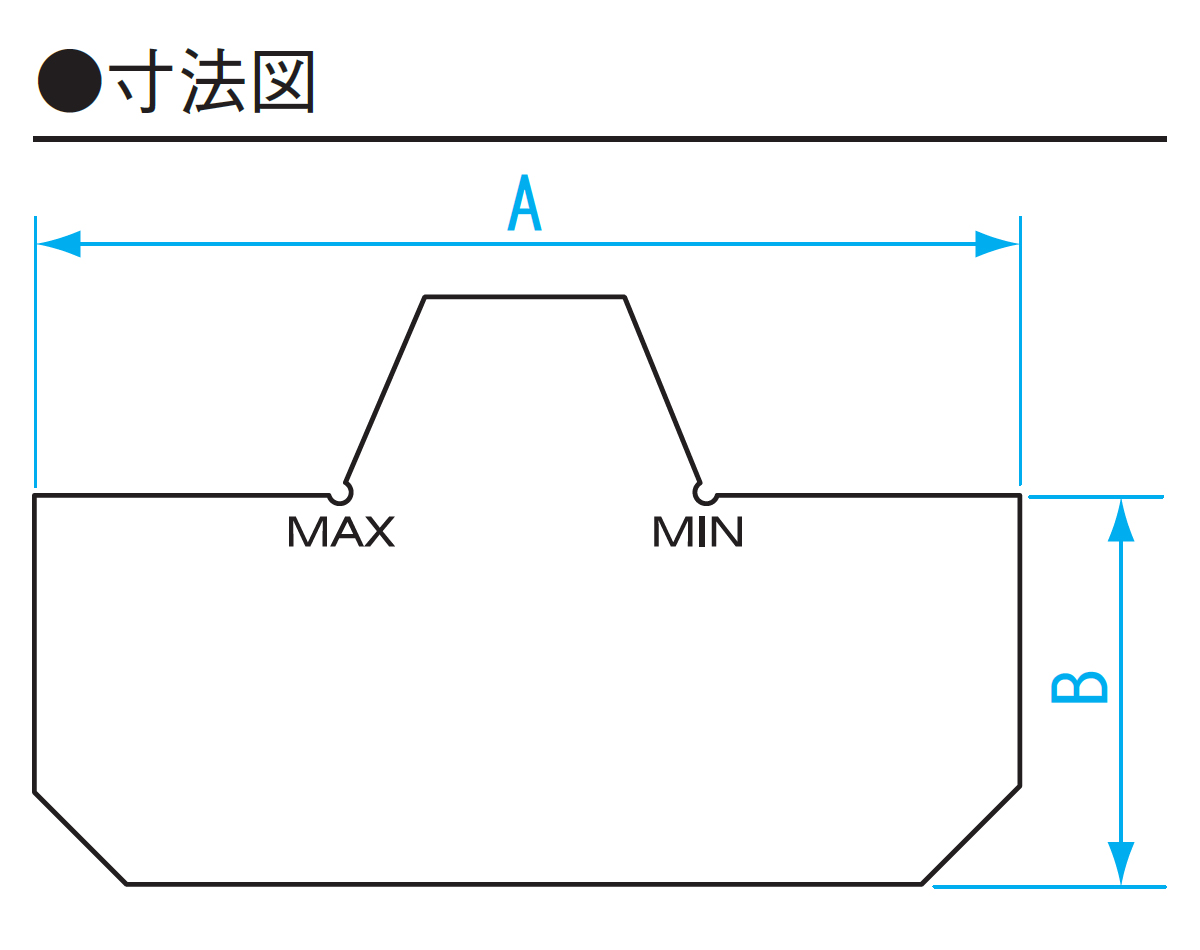

商品コード 品番 本体幅(mm) 本体高さ(mm) MAX(°、 ') MIN(°、 ') 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007485 OG-1 50 20 23、30 22、30 10g 50mm 20mm 1.5mm 5,200 円 4975846008588
00007486 OG-2 60 27 23、30 22、30 18g 60mm 27mm 1.5mm 5,800 円 4975846008595
※この表は掴んで左右にスクロール可能です。
