デジタル角度センサ 英語版



特徴

  • ●付属ソフト言語が英語です。
  • ●X、Y方向の2軸角度センサーです。
  • ●電源を外部から供給すると、RS-232C信号でX、Yの傾斜角度を出力します(電源、出力は端子台で接続)。
  • ●測定値をパソコンへ表示、記録できる専用ソフト付属です。

仕様

  • ●測定範囲(°):±9.998
  • ●最小読取値(°) :0.002
  • ●読取精度1(°):±0.01
  • ●読取精度2(°):±0.05
  • ●繰返し精度(°):±0.01
  • ●XY直交精度(%):1(繰返し精度と比較して大きい方)
  • ●応答時間(s/1回):2.5
  • ●電源:DC9V-15V(消費電流:約70mA)
  • ●無線方式:-
  • ●マグネット数(個):-

材質

  • ●ケース:アルミ

用途

  • ●工作機械、建築機械、構造物に固定して傾斜角の測定や制御用センサーに

付属品

  • ●保証書、取扱説明書
  • ●Y型圧着端子x5
  • ●角度計専用ソフト

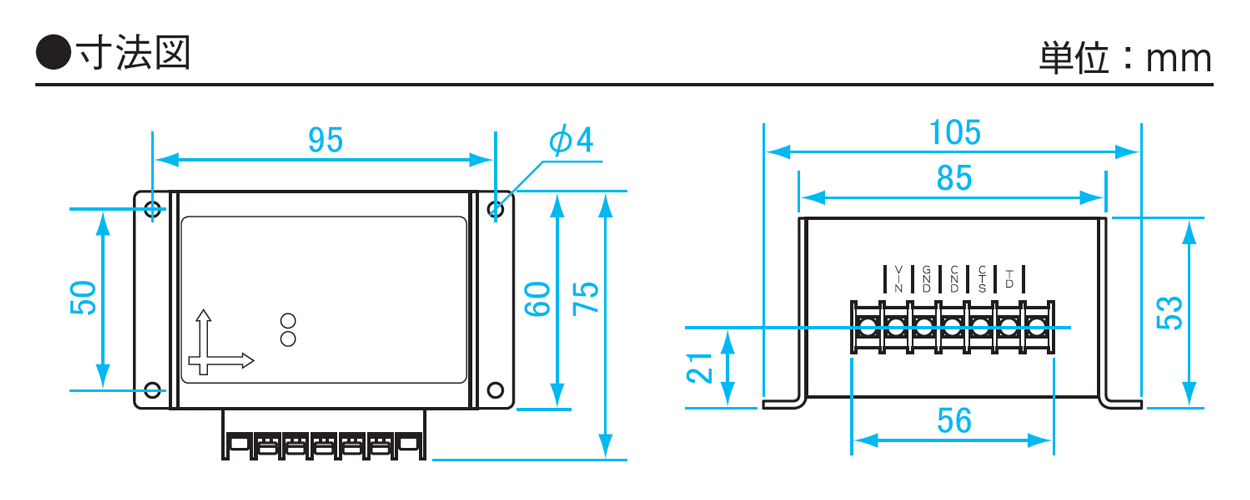

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010088 DP-10M-E 270g 105mm 53mm 75mm 130,000 円 4975846010062
※この表は掴んで左右にスクロール可能です。

注意点

●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。

使用条件

●読取精度1:測定範囲±2°以内
●読取精度2:測定範囲±2°を超え
●外部信号出力:RS-232C準拠
●使用温度範囲:0-40℃
