PRODUCTSレベルニック

レベルニック  DL-mXY



用途

  • ●定盤、工作機械などの高精度の水平出し、真直度、平面度測定に

特徴

  • ●X、Y方向の2軸同時測定が可能です。
  • ●小型、軽量タイプです。
  • ●性能を保証する検査表付です。
  • ●RS-232C出力付で、SK-LOGを使ったデータ収集が可能です。
  • ●1軸測定に切り替えると当社の平面度・真直度ソフトが使用可能です。
  • ●気泡管式に比べ、短時間で数値確定でき、測定者によるデータ読み取り誤差がないデジタルタイプです。
  • ●本体に測定値が表示されるため、直接数値が読み取れます。
  • ●0コール、1/2コール機能付です。
  • ●底面ねじ穴付で特殊ベースや治具の取り付けが可能です。

仕様

  • ●測定範囲(mm/m):±5.00
  • ●最小読取値1(mm/m):0.01
  • ●最小読取値2(mm/m):-
  • ●読取精度条件1(%rdg):±3(±0.02mm/mと比較して大きい方)
  • ●読取精度条件2(%rdg):±4
  • ●読取精度条件3(%rdg):±5(±0.02mm/mと比較して大きい方)
  • ●読取精度条件4(%rdg):±6
  • ●繰返し精度(mm/m):±0.01以内
  • ●XY直交精度(%):1(繰返し精度と比較して大きい方)
  • ●測定周期(秒):0.8-0.9
  • ●電源:単3形乾電池x2

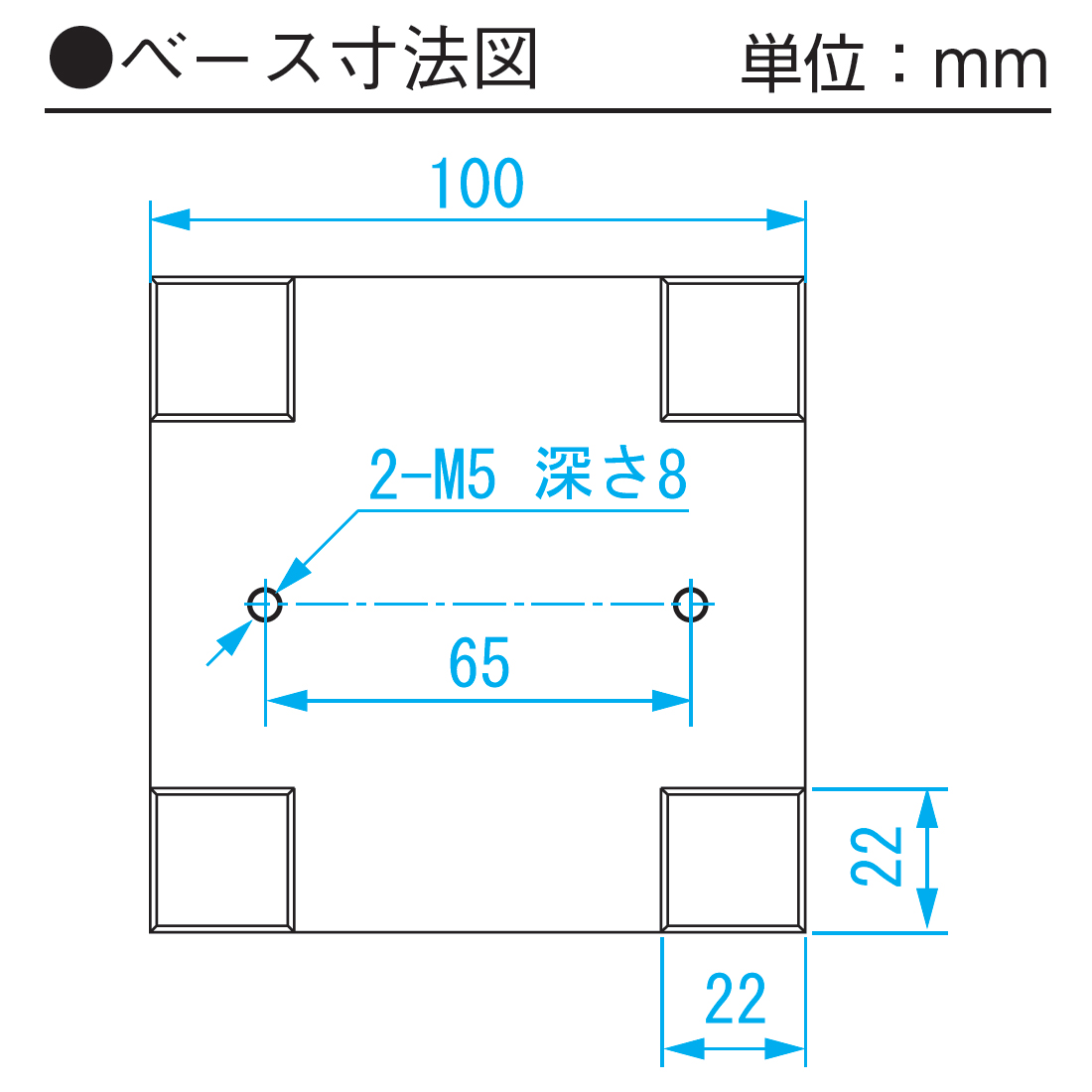

  • ●本体ベース寸法(mm):L100xW100
  • ●底面ねじ穴寸法:M5xP0.8

材質

  • ●本体:アルミニウム
  • ●ベース部:鋳鉄

付属品

  • ●保証書、取扱説明書、検査成績表
  • ●収納ケース
  • ●単3形乾電池x2
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010126 DL-mXY 1400g 104mm 59mm 105mm 300,000 円 4975846011403
※この表は掴んで左右にスクロール可能です。

注意点

●%rdgは読取値に対してのパーセンテージです。
●±3%rdgは、読取値が1.00mm/mの場合には±0.03mm/mの誤差を含む可能性があります。
●連続使用時間は、表示バックライトOFFで、マンガン乾電池で約50時間(信号出力有:約30時間)、アルカリ乾電池で約100時間(信号出力有:約70時間)。
●連続使用時間は、表示バックライトONで、マンガン乾電池で約13時間(信号出力有:約10時間)、アルカリ乾電池で約40時間(信号出力有:約25時間)。
●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。

使用条件

●読取精度条件1:使用温度17-23℃(0 - ±1.99mm/m内)
●読取精度条件2:使用温度17-23℃(±2 - ±5mm/m内)
●読取精度条件3:使用温度0-40℃(0 - ±1.99mm/m内)
●読取精度条件4:使用温度0-40℃(±2 - ±5mm/m内)
●外部信号出力:RS-232C準拠
