PRODUCTSレベルニック

レベルニック



特徴

  • ●mシリーズで一番低い高さ56mmタイプです。
  • ●性能を保証する検査表付です。
  • ●RS-232C出力付で、データ記録、平面度、垂直度ソフトが使用可能です。
  • ●気泡管式に比べ、短時間で数値確定でき、測定者によるデータ読み取り誤差がないデジタルタイプです。
  • ●本体に測定値が表示されるため、直接数値が読み取れます。
  • ●0コール、1/2コールスイッチにより、基準決め、表示を半分にするなどの操作がワンタッチです。
  • ●底面ねじ穴付で特殊ベースや治具の取り付けが可能です。

仕様

  • ●測定範囲(mm/m)：±5.00
  • ●最小読取値1(mm/m)：0.01
  • ●最小読取値2(mm/m)：-
  • ●読取精度条件1(%rdg)：±3(±0.02mm/mと比較して大きい方)
  • ●読取精度条件2(%rdg)：±4
  • ●読取精度条件3(%rdg)：±5(±0.02mm/mと比較して大きい方)
  • ●読取精度条件4(%rdg)：±6
  • ●繰返し精度(mm/m)：±0.01以内
  • ●測定周期(秒)：0.5-0.6
  • ●電源：単3形乾電池x2
  • ●充電時間(h)：-
  • ●ベース直角度(mm)：-
  • ●本体ベース寸法(mm)：L150xW50
  • ●底面ねじ穴寸法：M5xP0.8
  • ●L型ベース寸法(mm)：-

材質

  • ●本体：アルミニウム
  • ●ベース部：鋳鉄

用途

  • ●定盤、工作機械などの高精度の水平出し、真直度、平面度測定に

付属品

  • ●保証書、取扱説明書、検査成績表
  • ●収納ケース
  • ●単3形乾電池x2

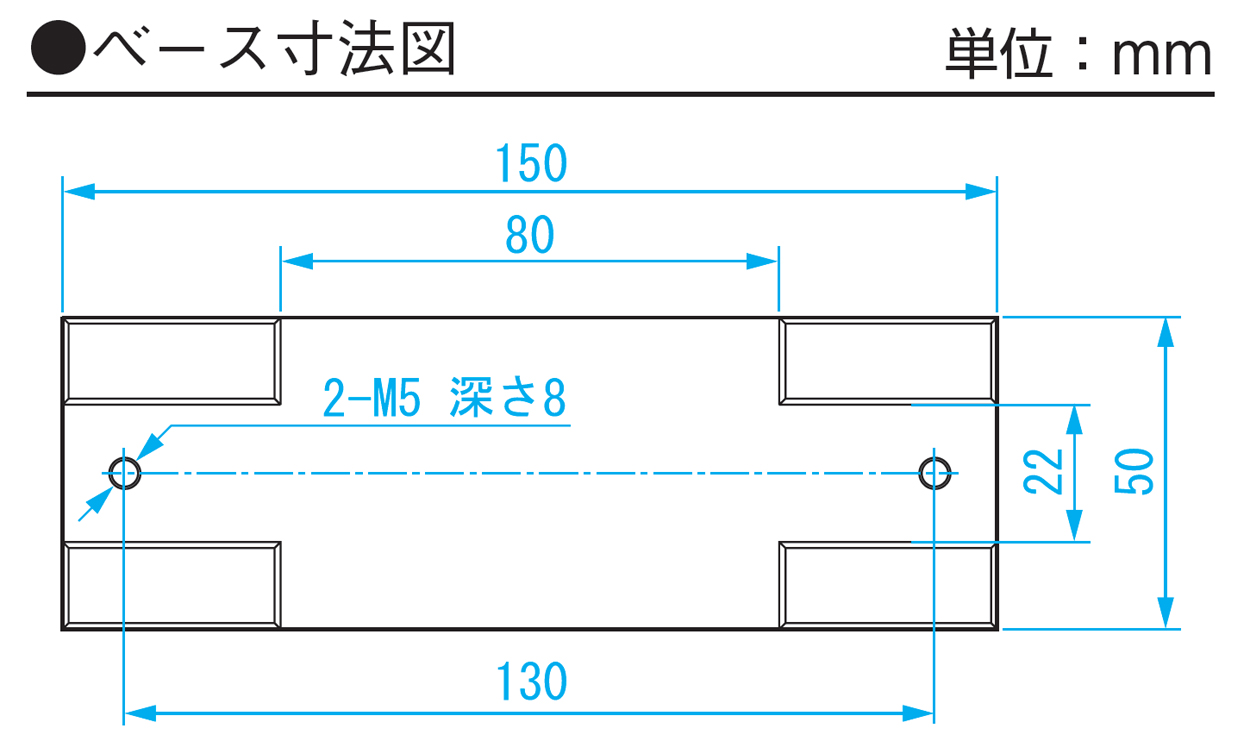

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010127 DL-m5 1000g 50mm 56mm 155mm 200,000 円 4975846011410
※この表は掴んで左右にスクロール可能です。

注意点

●%rdgは読取値に対してのパーセンテージです。
●±3%rdgは、読取り値が1.00mm/mの場合には±0.03mm/mの誤差を含む可能性があります。
●連続使用時間は、マンガン乾電池で約100時間(信号出力有：約50時間)、アルカリ乾電池で約200時間(信号出力有：約100時間)。
●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。

使用条件

●読取精度条件1：使用温度17-23℃(0 - ±1.99mm/m内)
●読取精度条件2：使用温度17-23℃(±2 - ±5mm/m内)
●読取精度条件3：使用温度0-40℃(0 - ±1.99mm/m内)
●読取精度条件4：使用温度0-40℃(±2 - ±5mm/m内)
●外部信号出力：RS-232C準拠
