PRODUCTSツーリング

スタイラスセンタ φ10



特徴

  • ●基準位置を2μm以内で検出できる高精度芯出しバーです。
  • ●精度の基となる作動面はラップ仕上です。
  • ●汎用、NCフライス盤、MCの原点位置、その他精密基準位置決めに便利です。
  • ●加工物端面に測定子を当てるだけで簡単に位置決めができます。

仕様

  • ●測定子(mm):φ10
  • ●シャンク径(mm):φ10
  • ●XY繰返し精度(μm):±2
  • ●適正回転速度(min-1):450-600

材質

  • ●本体:高炭素クロム軸受鋼

用途

  • ●高精度のX、Y芯出しバーに

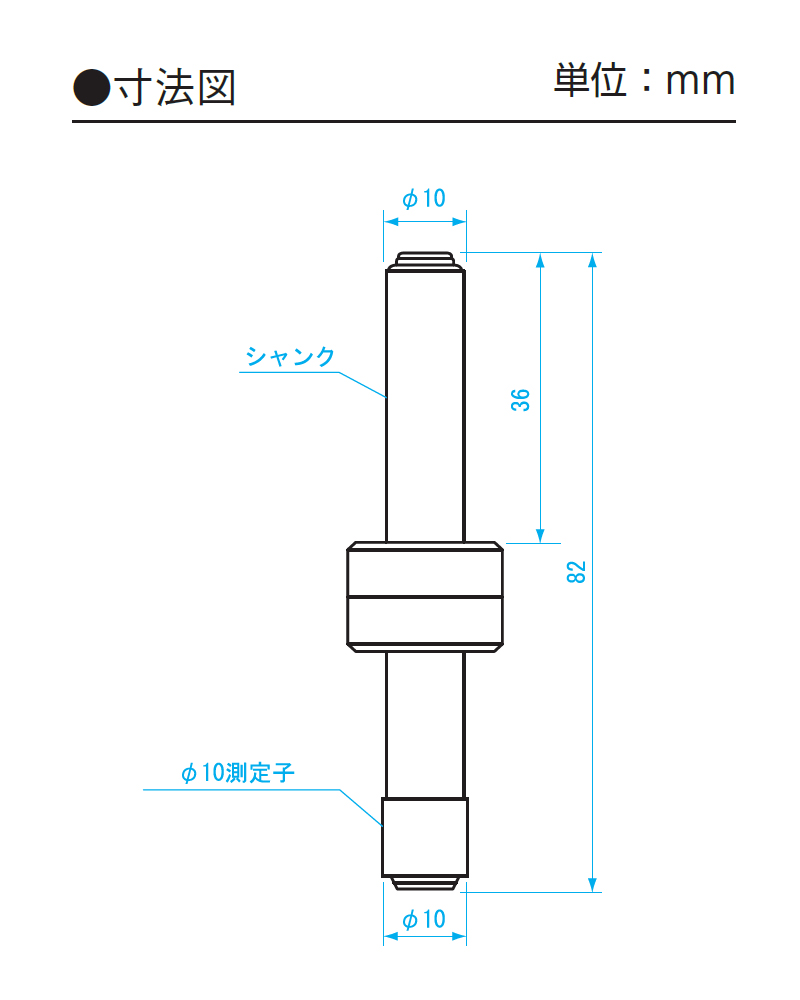

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00013310 SR-10 55g 19mm 82mm 19mm 11,000 円 4975846013100
※この表は掴んで左右にスクロール可能です。
