ポイントマスタ φ20mmシャンク



特徴

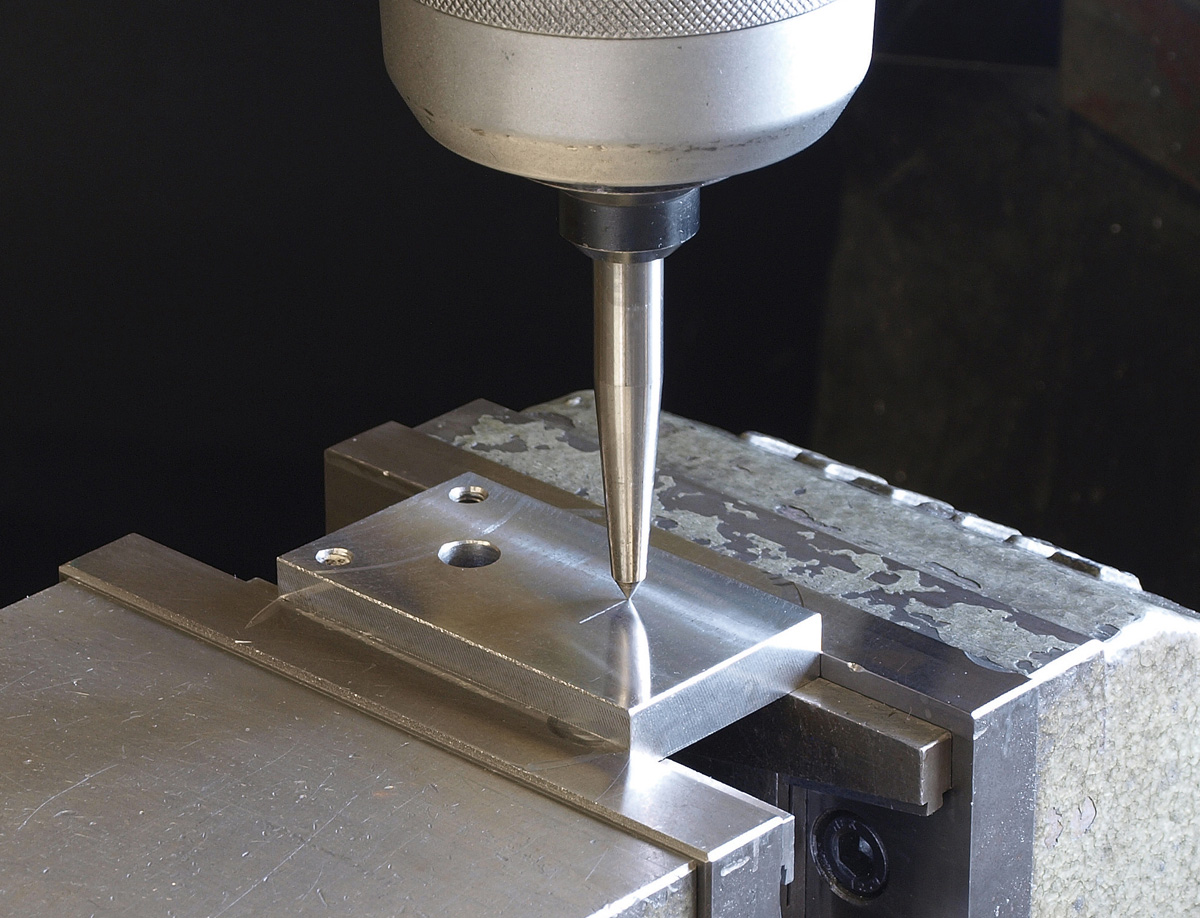

  • ●フライス盤の主軸ミーリングチャックに軽く締め付けるだけで高精度ケガキ作業が簡単に行えます。
  • ●別売で先端角度85°の替針があります。

仕様

  • ●全長(mm):146
  • ●シャンク径(mm):φ20
  • ●先端角度(°):60
  • ●針径(mm):10
  • ●スライド幅(mm):18
  • ●ケガキ圧力(N):3.5-4(10mmばねを縮めた状態)
  • ●同芯度(mm):0.02
  • ●スチールボール径(mm):5
  • ●適正送り速度(mm/min):145-150(鋼材)

材質

  • ●本体:炭素工具鋼
  • ●ケガキ針先端:超硬チップ

用途

  • ●フライス用ケガキ工具として

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00013425 K2-20 280g 38mm 146mm 38mm 26,000 円 4975846013230
※この表は掴んで左右にスクロール可能です。

使用条件

●回転させずに使用します。
