PRODUCTSマグネットホルダ
簡易型マグネット 丸
特徴
- ●異方性フェライト磁石とヨーク(鉄)の組み合わせで、磁力を一定方向に集中させ強力にしてあります。
- ●ヨークの取付穴を利用して部品等への取り付けが可能(20R、40R)です。
仕様
- ●寸法がラフなので治具への組み込みは向きません。
材質
- ●磁石：フェライト磁石
用途
- ●鉄板等への吸着、金型や治工具の吸着部品として

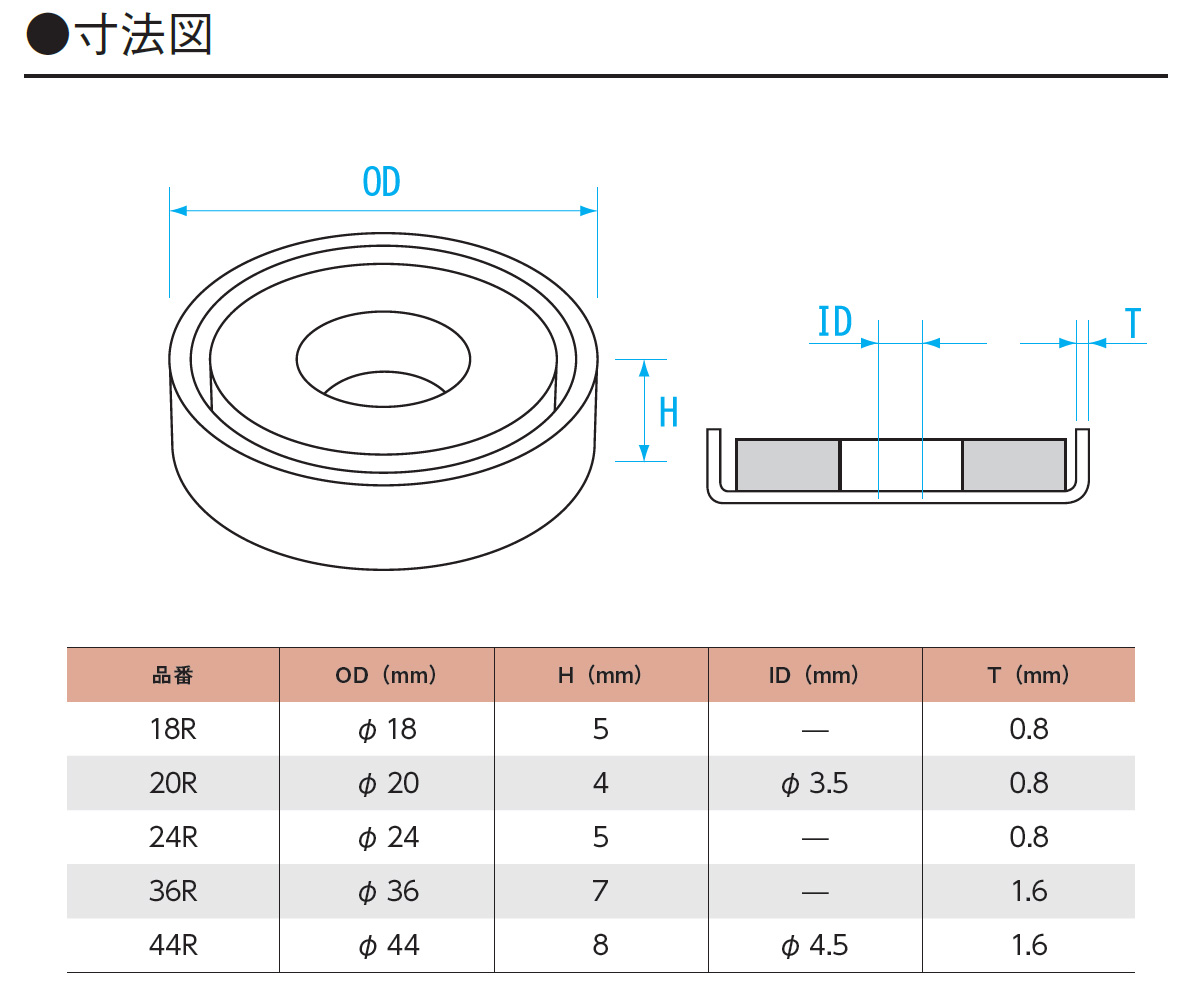

図面
※この表は掴んで左右にスクロール可能です。
| 商品コード | 品番 | 本体寸法 (mm) | ヨーク穴径 (mm) | 吸着力 (N) | 本体質量 | 本体幅 | 本体高さ | 本体奥行 | 標準小売価格 | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|
| 00012650 | 18R | φ18x5 | - | 9.8 | 6g | 18mm | 5mm | 18mm | - | 4975846014145 |
| 00012651 | 20R | φ20x4 | φ3.5 | 19 | 6g | 20mm | 4mm | 20mm | - | 4975846014152 |
| 00012652 | 24R | φ24x5 | - | 29 | 10g | 24mm | 5mm | 24mm | - | 4975846014169 |
| 00012653 | 36R | φ36x7 | - | 68 | 35g | 36mm | 7mm | 36mm | - | 4975846014176 |
| 00012654 | 44R | φ44x8 | φ4.5 | 98 | 55g | 44mm | 8mm | 44mm | - | 4975846014183 |
※この表は掴んで左右にスクロール可能です。
