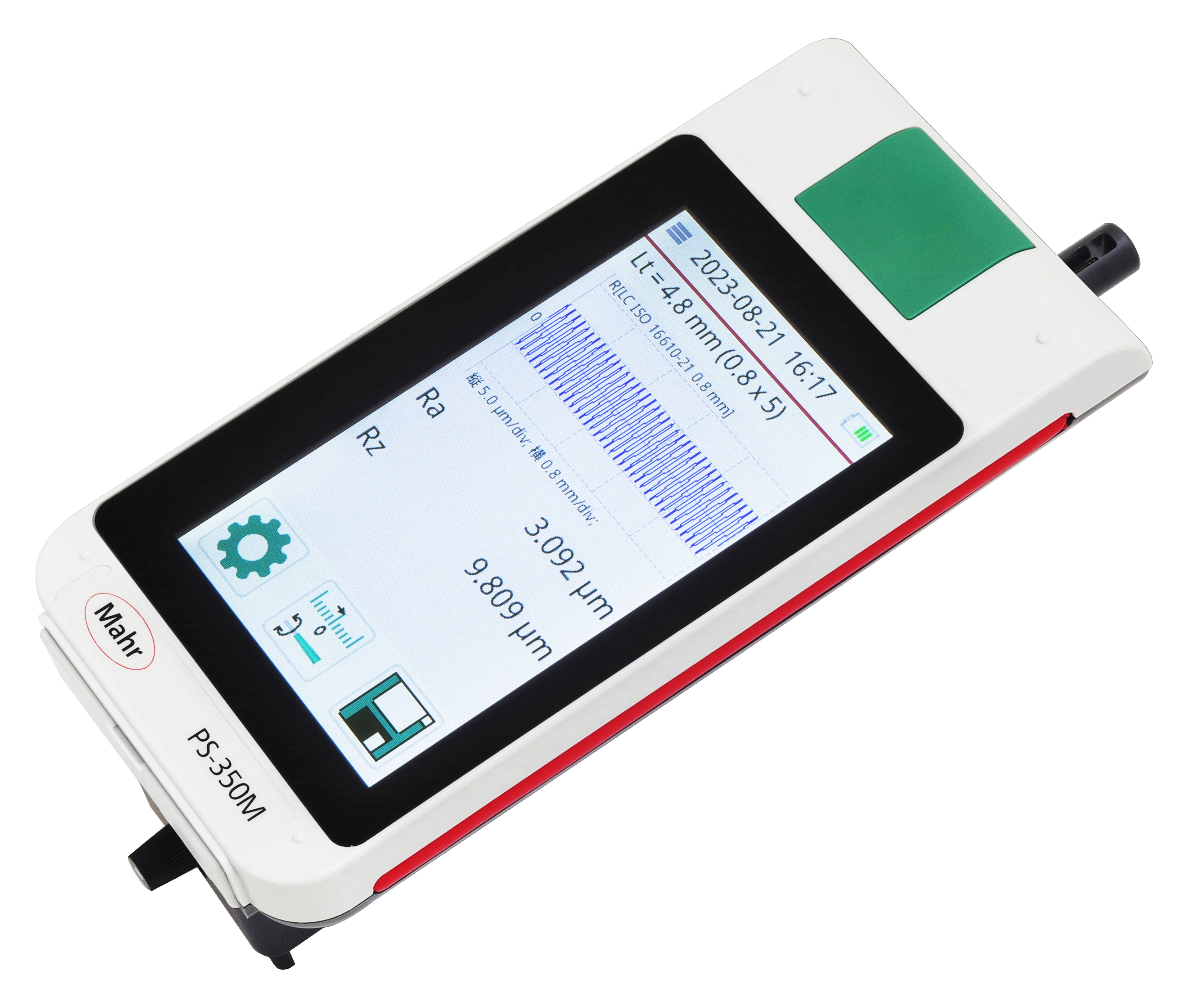

デジタルSラインポータブルサーフ

特徴

  • ●小型、軽量で現場へと持ち運び可能な表面粗さ測定器です。
  • ●プローブは独自機構のオープンスキッドを採用し、塵やオイル溜りを防止します。
  • ●粗さ標準片を本体に内蔵し現場での校正が可能です。
  • ●4.3インチTFTタッチスクリーンディスプレイ(表示回転機能付)を採用しています。
  • ●取り外し可能な測定ユニットです。
  • ●トレース長、カットオフ波長の自動調整が選択可能で、測定対象が変わるたびに設定変更する手間を省きます。
  • ●測定データはPDFで保存、パソコンへの転送も可能です。
  • ●短縮キーの設定も可能です。

仕様

  • ●パラメータ(DIN/ISO):Ra、Rq、Rz、Rmax、Rp、Rpk、Rk、Rvk、Mr1、Mr2、A1、A2、Vo、Rt、R3z、RPc、Rmr、RSm、Rsk、CR、CF、CL、R、AR、Rx
  • ●パラメータ(JIS):Ra、Rq、Ry(Rz同等)、RzJIS、tp(Rmr同等)、RSm、S
  • ●パラメータ(ASME):Rp、Rpm、RPc、Rsk
  • ●パラメータ(MOTIF):R、AR、Rx、CR、CF、CL
  • ●測定範囲(μm):350
  • ●粗さ曲線分解能(nm):8
  • ●フィルタ:位相補正論郭曲線フィルタ(ガウシアンフィルタ)、特殊フィルタ、lsフィルタ
  • ●カットオフλc(mm):0.25/0.8/2.5/自動
  • ●トレース長さLt(mm):1.5/4.8/15/自動
  • ●トレース長さMOTIF準拠(mm):1/2/4/8/12/16
  • ●評価長さIn(mm):1.25/4.0/12.5
  • ●サンプリング長の数n*:1-16
  • ●電源:3.7Vリチウムイオン電池(3150mAh)

材質

  • ●本体:ABS
  • ●ピックアップ:ダイヤモンド

用途

  • ●作業現場、製造過程での表面粗さ測定に

付属品

  • ●取扱説明書、粗さ標準片校正証明書
  • ●ケース、ストラップ
  • ●ACアダプタ(AC100-264V)
  • ●電源コンセントアダプタx4
  • ●USBケーブル
  • ●ドライブユニット延長ケーブル
  • ●六角ドライバ2x60mm
  • ●プローブケース
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00152265 PS-350M 500g 77mm 50mm 160mm 320,000 円 4975846021617
※この表は掴んで左右にスクロール可能です。

注意点

●専用ソフトウェアMar Win Roughness Viewerにより本機とパソコンをUSBケーブルで接続し、拡張子.x3pがあるフォルダを選択することで、複数の測定データを用いた詳細なデータ管理、編集が可能です。
●位相補正論郭曲線フィルタ:DIN EN ISO 16610-21(旧11562)準拠、特殊フィルタ:DIN EN ISO 13565-1準拠、lsフィルタ:DIN EN ISO 3274準拠(無効化可能)。
●言語は、日本語、中国語、韓国語、英語、ドイツ、フランス、イタリア、スペイン、ポルトガル、オランダ、スウェーデン、チェコ、ポーランド、ロシア、トルコ、ハンガリー、ルーマニアです。

使用条件

●校正機能:動的補正演算式
●メモリ容量:3900形状、最大500000測定結果、1500PDFファイル(microSDカード:最大32GBまでカードメモリ拡張可能)
●使用可能温度(℃):10-45
●保管温度(℃):(-15)-60
●許容相対湿度(%):30-85(結露無)
●防水防塵保護等級:IP40
●バッテリー動作時間:最大1200回の測定(満充電時)
●インターフェース:USB(Micro type B)、microSD(SD/SDHCカード 最大32GB)
