PRODUCTSマイクロメータヘッド

マイクロメータヘッド



特徴

  • ●単独での使用ではなく、他の測定器と組み合わせたり、送り装置またはストッパとして使用します。
  • ●測定範囲0-5mmの標準型、小型、軽量シリーズです。
  • ●先端が球面になっており、点で当たり送るため、送り装置への使用に適しています。
  • ●スピンドル固定ねじ付です。

仕様

  • ●測定範囲(mm):0-5
  • ●ステム形状:ストレートステム
  • ●スピンドル(mm):φ2x6.5
  • ●ステム(mm):φ3.5x5
  • ●ナット(mm):-
  • ●先端形状:球面(SR1.5)
  • ●目量(mm):0.02
  • ●最大許容誤差(μm):5
  • ●全長(mm):32
  • ●シンブル径(mm):7.2
  • ●定圧装置:無

材質

  • ●シンブル他:合金工具鋼
  • ●スピンドル:高炭素クロム軸受鋼

用途

  • ●精密機器や精密機械に取り付けられ、測定、送り、位置決め等に

付属品

  • ●PCケース

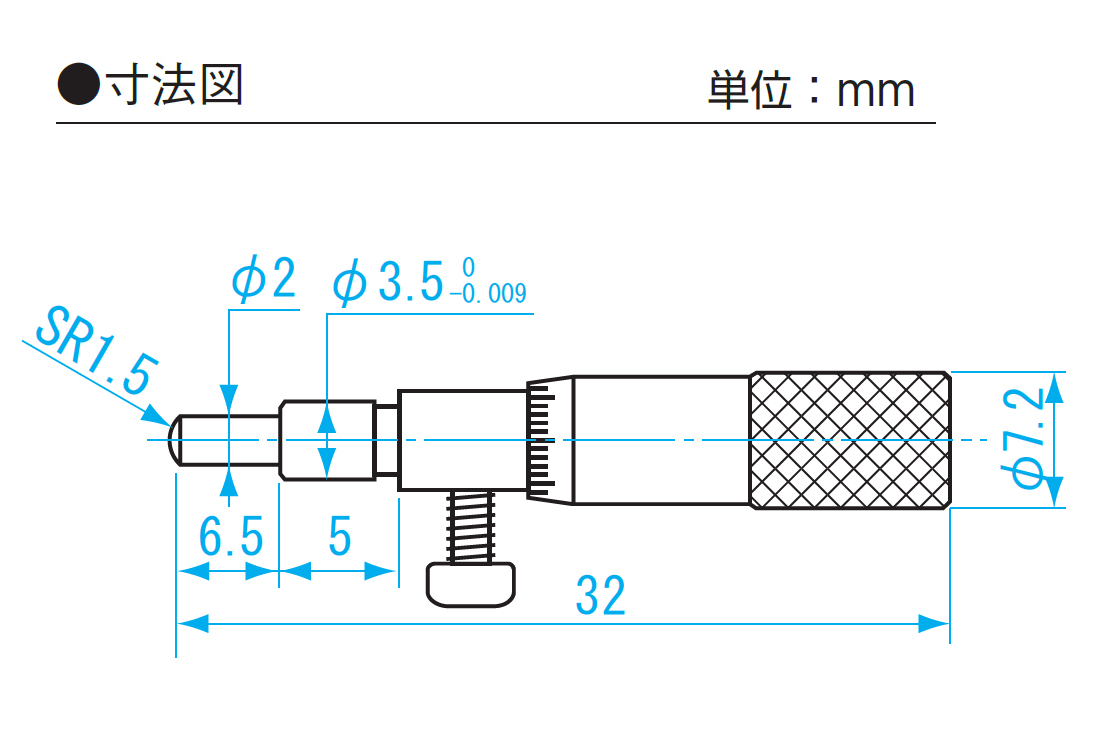

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151146 0010-050 4g 32mm 7.2mm 7.2mm 6,100 円 4975846034341
※この表は掴んで左右にスクロール可能です。
