PRODUCTSマイクロメータヘッド

マイクロメータヘッド



特徴

  • ●単独での使用ではなく、他の測定器と組み合わせたり、送り装置またはストッパとして使用します。
  • ●測定範囲0-15mmの標準型、小型、汎用シリーズです。
  • ●測定面は磨耗に強い超硬チップ付です。
  • ●先端が平面になっており、垂直に押すため、測定装置への使用に適しています。

仕様

  • ●測定範囲(mm):0-15
  • ●ステム形状:ストレートステム、クランプ付
  • ●スピンドル(mm):φ6.5x17
  • ●ステム(mm):φ9.5x9.5
  • ●ナット(mm):-
  • ●先端形状:平面
  • ●目量(mm):0.01
  • ●最大許容誤差(μm):4
  • ●全長(mm):75.5
  • ●シンブル径(mm):15
  • ●定圧装置:無

材質

  • ●シンブル他:合金工具鋼
  • ●スピンドル:高炭素クロム軸受鋼

用途

  • ●精密機器や精密機械に取り付けられ、測定、送り、位置決め等に

付属品

  • ●PCケース
  • ●キースパナ

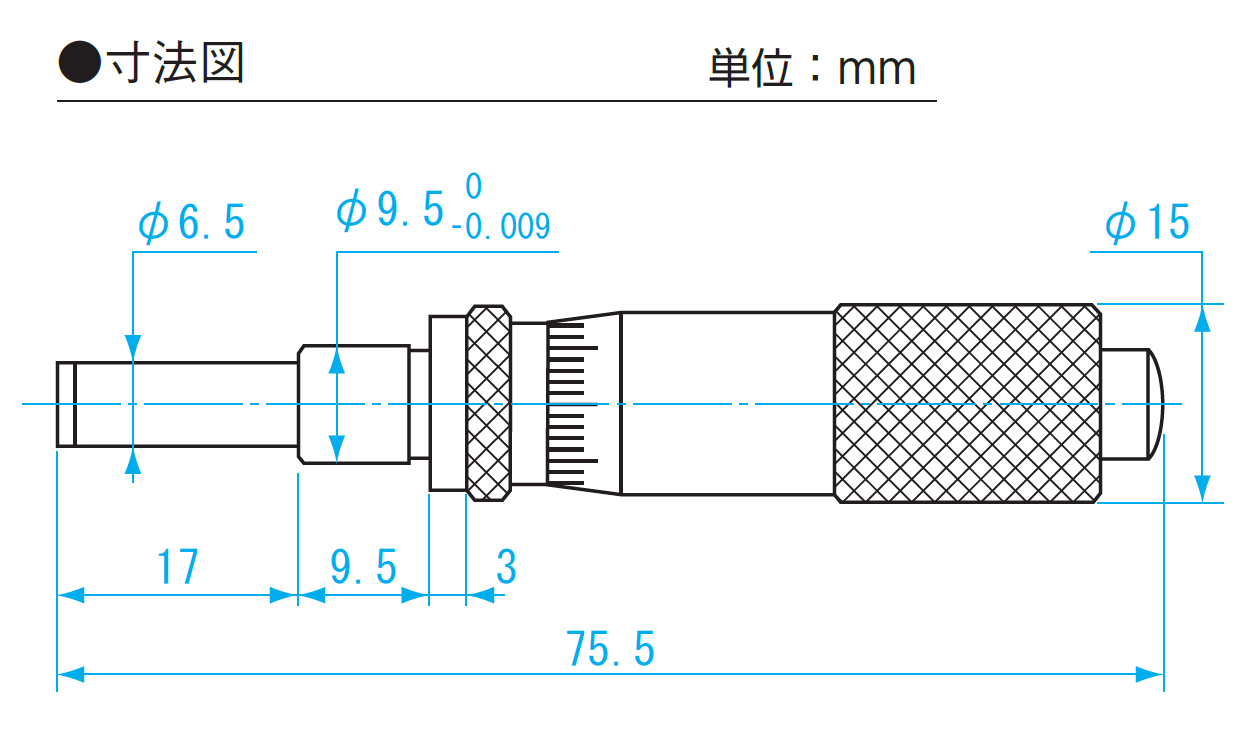

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151122 1709-050 65g 75.5mm 15mm 15mm 6,700 円 4975846034808
※この表は掴んで左右にスクロール可能です。
