PRODUCTSハイトゲージ

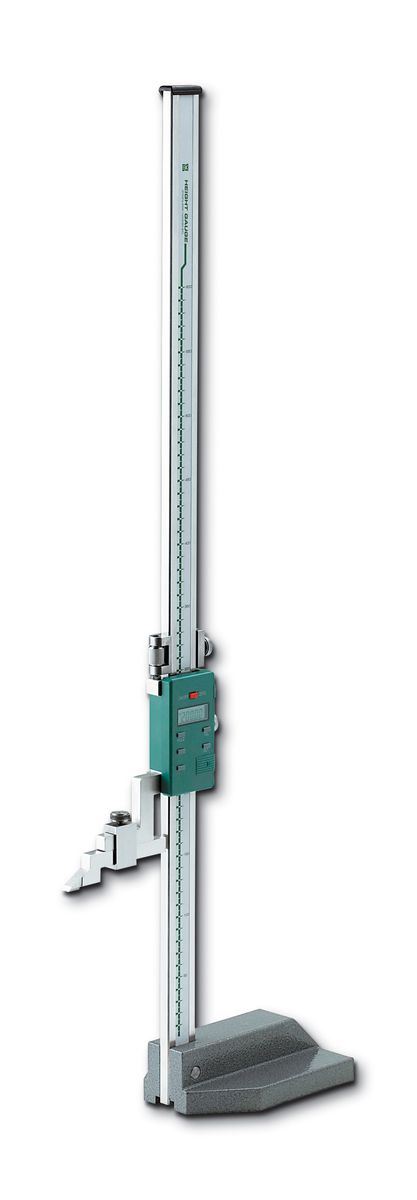

デジタルハイトゲージ

特徴

  • ●ベース基準面は鋼貼り仕様で耐磨耗性抜群です。
  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●任意の位置で0設定ができます。
  • ●ホルダアームとスクライバクランプ使用でダイヤルインジケータが取付可能です。
  • ●ホールド機能付です。
  • ●公差設定機能付です。

仕様

  • ●タイプ:デジタル
  • ●測定範囲(mm):0-600
  • ●最小読取値(mm):0.01
  • ●最大許容誤差(mm):±0.06
  • ●スライダ微動送り上下量(mm):8
  • ●電源:SR44(テスト用付属)

材質

  • ●本尺:ステンレス
  • ●ベース:鋳鉄
  • ●スクライバ:先端超硬チップ

用途

  • ●金型、治工具の測定やケガキ作業に

付属品

  • ●ホルダアーム
  • ●スクライバクランプ
  • ●スクライバ
  • ●φ6コレット
  • ●SR44

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151211 VH-60D 5000g 263mm 810mm 120mm 117,000 円 4975846037434
※この表は掴んで左右にスクロール可能です。

注意点

●ダイヤルインジケータを使用する場合は、誤差の影響を少なくするため、ワークと同じ高さのマスタを使い、比較測定を行ってください。
●最大許容誤差は、量子化誤差(±1カウント)含みません。
