PRODUCTSハイトゲージ

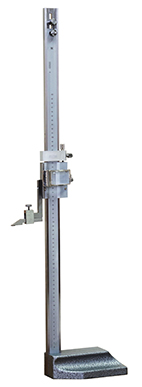

標準ハイトゲージ 600mm

特徴

  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●本尺移動による0点調整機能で長期使用が可能です。
  • ●本尺移動装置により本尺の移動と調整が楽にできます。
  • ●目盛の読み取りが楽な拡大レンズ付(3倍拡大レンズ)です。
  • ●微動送りでバーニヤ送りの微調整ができます。
  • ●スクライバ先端超硬チップ付です。

仕様

  • ●タイプ:アナログ
  • ●最大測定長(mm):600
  • ●最小読取値(mm):0.02
  • ●最大許容誤差(mm):±0.08
  • ●スライダ微動送り上下量(mm):8

材質

  • ●本尺:ステンレス
  • ●ベース:鋳鉄
  • ●スクライバ:先端超硬チップ

用途

  • ●金型、治工具の測定やケガキ作業に

付属品

  • ●ダイヤルインジケータホルダ
  • ●スクライバクランプ
  • ●スクライバ
  • ●拡大レンズ

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151274 VHK-60 6900g 260mm 871mm 120mm 75,000 円 4975846039391
※この表は掴んで左右にスクロール可能です。

注意点

●ダイヤルインジケータ使用の場合は、付属のホルダをご利用下さい。
