PRODUCTSハイトゲージ

快段目盛ハイトゲージ 20cm



特徴

  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●副尺目盛は小数点付で本尺と合わせて直読しやすいです。
  • ●本尺の数字カラータイプで、視認性、デザイン性を向上しています。
  • ●本尺移動装置により本尺の移動と調整が楽です。
  • ●本尺は1mm単位の目盛が見やすい階段状目盛です。
  • ●数値を瞬時に把握できる、連続追い数字+2mm点目盛です。
  • ●目盛の読み取りが楽な拡大レンズ付(3倍拡大レンズ)です。
  • ●微動送りでバーニヤ送りの微調整が可能です。
  • ●スクライバ先端超硬チップ付です。

仕様

  • ●タイプ:アナログ
  • ●最大測定長(mm):200
  • ●最小読取値(mm):0.05
  • ●最大許容誤差(mm):±0.05
  • ●スライダ微動送り上下量(mm):8

材質

  • ●本尺:ステンレス
  • ●ベース:鋳鉄
  • ●スクライバ:先端超硬チップ

用途

  • ●金型、治工具の測定やケガキ作業に

付属品

  • ●ダイヤルインジケータホルダ
  • ●スクライバクランプ
  • ●スクライバ
  • ●拡大レンズ

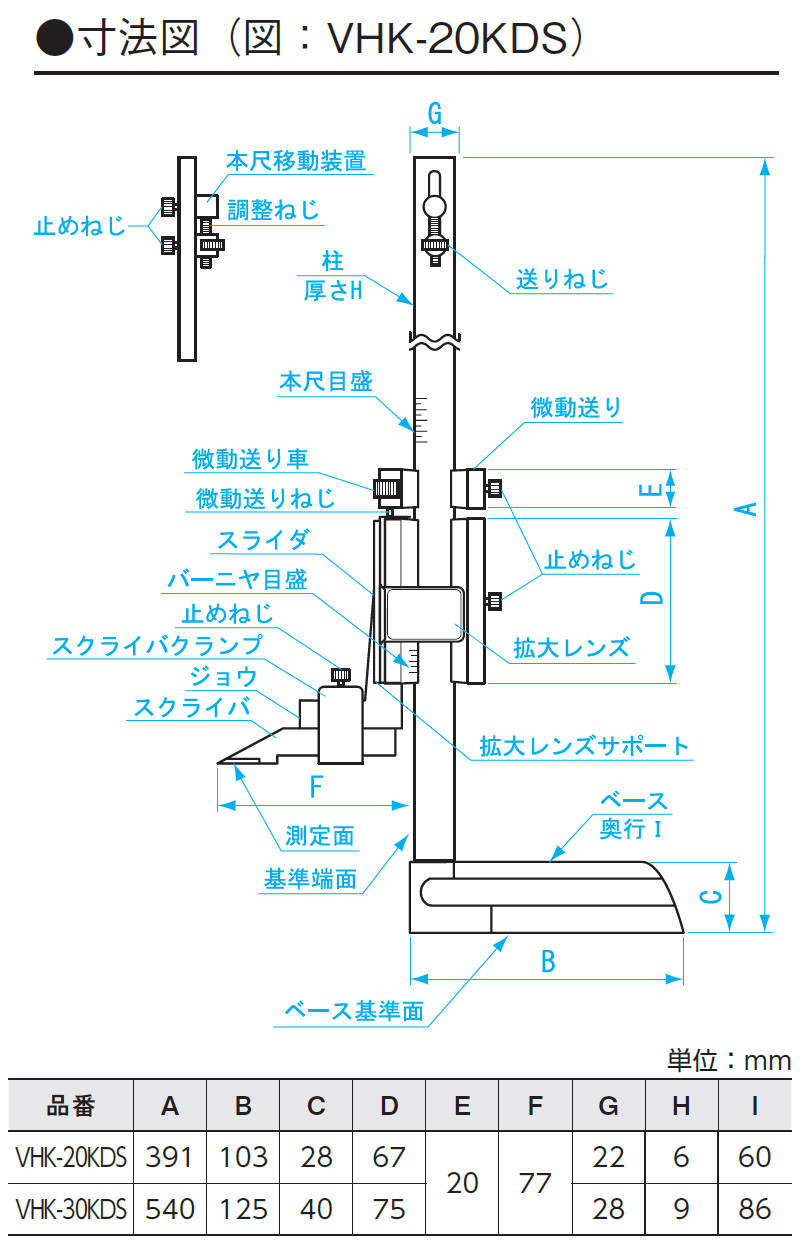

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151269 VHK-20KDS 1700g 180mm 391mm 60mm 34,000 円 4975846040281
※この表は掴んで左右にスクロール可能です。

注意点

●ダイヤルインジケータ使用の場合は、付属のホルダをご利用下さい。
