PRODUCTSピンゲージ

超硬ピンゲージセット TAAシリーズ

特徴

  • ●耐摩耗性に優れ、寿命が鋼の約20～30倍は長持ちするので経済的です。
  • ●熱膨張係数が小さいので温度による影響が少ないです。
  • ●高硬度のため、表面にキズがつく心配がありません。
  • ●折れても寸法変化がありません。(折れ口、曲がりのふくれ上がり)
  • ●ゲージ管理が容易です。(ゲージの定期検査の間隔が長くなるので経済的です。)
  • ●JCSS校正も可能です。(φ0.50～20.00mm)
  • ●単品も販売しております。(プラスチックケース付)
  • ●1.000mm以上はピンゲージに呼び寸法を印字してあります。
  • ●合格証付です。

仕様

材質

  • ●本体：超硬合金

用途

  • ●穴径などの精度確認に。

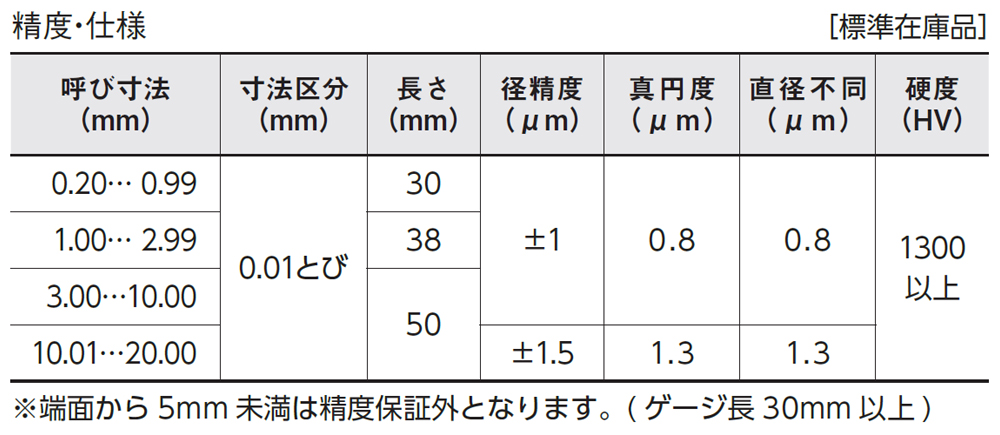

仕様Ⅱ

※この表は掴んで左右にスクロール可能です。
商品コード 品番 ゲージサイズ(呼び径：mm) 寸法区分(mm) 組本数 付属ピンバイス 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00204002 TAA-0B 0.50、0.51 ･･･ 1.00 0.010とび 51 無 990g 290mm 71mm 206mm - 4975846084506
00204011 TAA-1A 1.00、1.01 ･･･ 1.50 0.010とび 51 無 1010g 290mm 71mm 206mm - 4975846084018
00204012 TAA-1B 1.50、1.51 ･･･ 2.00 0.010とび 51 無 1050g 290mm 71mm 206mm - 4975846084513
00204021 TAA-2A 2.00、2.01 ･･･ 2.50 0.010とび 51 無 1090g 290mm 71mm 206mm - 4975846084025
00204022 TAA-2B 2.50、2.51 ･･･ 3.00 0.010とび 51 無 1150g 290mm 71mm 206mm - 4975846084520
00204031 TAA-3A 3.00、3.01 ･･･ 3.50 0.010とび 51 無 1290g 290mm 71mm 206mm - 4975846084032
00204032 TAA-3B 3.50、3.51 ･･･ 4.00 0.010とび 51 無 1390g 290mm 71mm 206mm - 4975846084537
00204041 TAA-4A 4.00、4.01 ･･･ 4.50 0.010とび 51 無 1500g 290mm 71mm 206mm - 4975846084049
00204042 TAA-4B 4.50、4.51 ･･･ 5.00 0.010とび 51 無 1630g 290mm 71mm 206mm - 4975846084544
00204051 TAA-5A 5.00、5.01 ･･･ 5.50 0.010とび 51 無 1780g 290mm 71mm 206mm - 4975846084056
00204052 TAA-5B 5.50、5.51 ･･･ 6.00 0.010とび 51 無 1940g 290mm 71mm 206mm - 4975846084551
00204061 TAA-6A 6.00、6.01 ･･･ 6.50 0.010とび 51 無 2110g 290mm 71mm 206mm - 4975846084063
00204062 TAA-6B 6.50、6.51 ･･･ 7.00 0.010とび 51 無 2300g 290mm 71mm 206mm - 4975846084568
00204071 TAA-7A 7.00、7.01 ･･･ 7.50 0.010とび 51 無 2990g 325mm 71mm 265mm - 4975846084070
00204072 TAA-7B 7.50、7.51 ･･･ 8.00 0.010とび 51 無 3200g 325mm 71mm 265mm - 4975846084575
00204081 TAA-8A 8.00、8.01 ･･･ 8.50 0.010とび 51 無 3440g 325mm 71mm 265mm - 4975846084087
00204082 TAA-8B 8.50、8.51 ･･･ 9.00 0.010とび 51 無 3680g 325mm 71mm 265mm - 4975846084582
00204091 TAA-9A 9.00、9.01 ･･･ 9.50 0.010とび 51 無 3950g 325mm 71mm 265mm - 4975846084094
00204092 TAA-9B 9.50、9.51 ･･･ 10.00 0.010とび 51 無 4220g 325mm 71mm 265mm - 4975846084599
※この表は掴んで左右にスクロール可能です。
