PRODUCTSピンゲージ

ネジピンゲージ

特徴

  • ●めねじ穴の芯出しが簡単にできます。
  • ●2個使うことにより芯間ピッチも簡単に測定できます。
  • ●簡単な工具を使用して、短時間に脱着できます。
  • ●今まで難しかったねじ穴を使った原点出しが可能です。
  • ●従来よりも安く、早く、正確に測定できます。

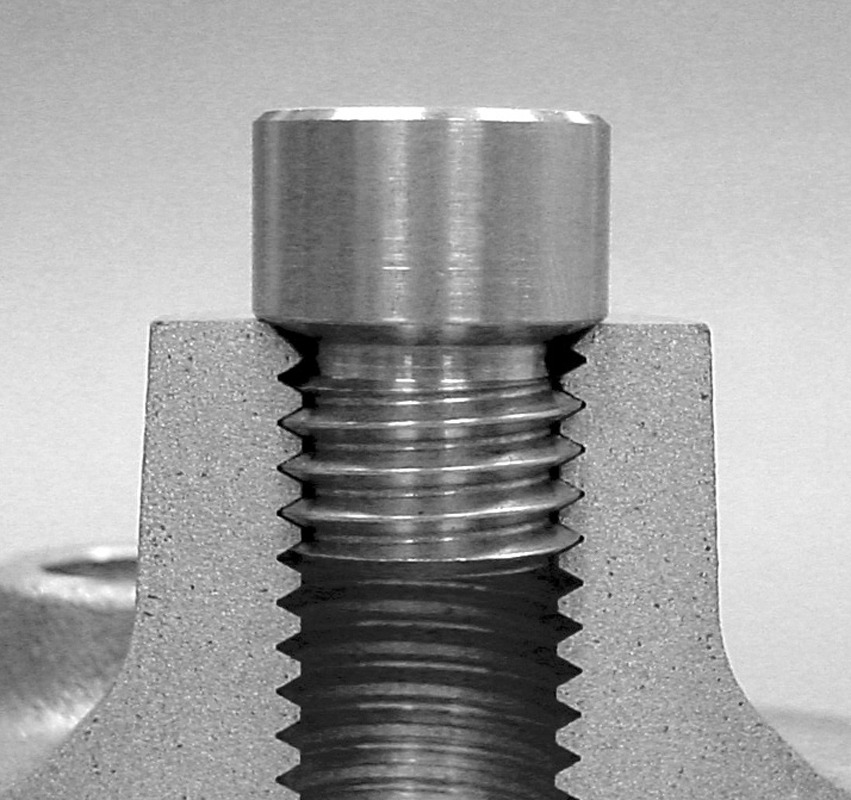

  • ●テーパー部で支えるため、高精度測定ができます。
  • ●錆びにくいステンレス製です。

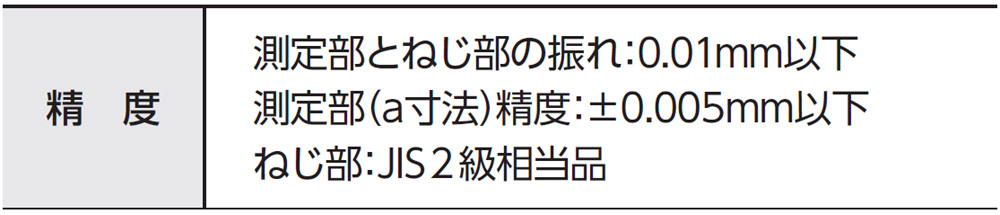

仕様

  • ●表記のサイズ以外も製作いたします。

材質

  • ●本体:ステンレス鋼(SUS303)

用途

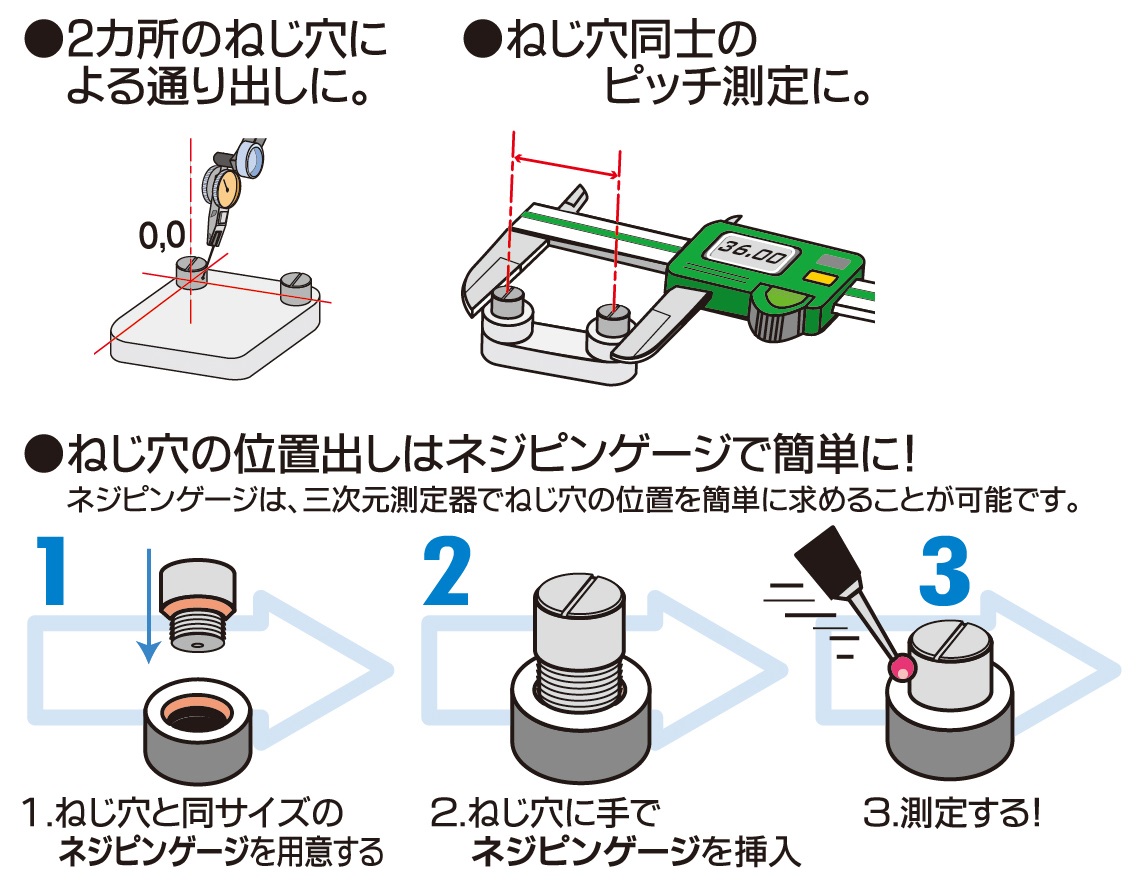

  • ●ねじ穴の芯間測定、ねじ穴の位置出しに。

図面

仕様Ⅱ

※この表は掴んで左右にスクロール可能です。
商品コード 品番 呼び寸法 a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00360204 THP-0204 M2xP0.4 4 9.5 6 3 0.5 1.44 0.5g 4mm 9.5mm 4mm 2,700 円 4975846090026
00360305 THP-0305 M3xP0.5 5 9.5 6 3 0.5 2.3 1g 5mm 9.5mm 5mm 3,300 円 4975846090040
00360407 THP-0407 M4xP0.7 6 11 6 4.3 0.7 3.02 1.5g 6mm 11mm 6mm 3,300 円 4975846090057
00360508 THP-0508 M5xP0.8 7 11 6 4.3 0.7 3.88 2.5g 7mm 11mm 7mm 3,800 円 4975846090064
00360607 THP-06075 M6xP0.75 8 14 8 5 1 4.95 4.5g 8mm 14mm 8mm 3,800 円 4975846090163
00360610 THP-0610 M6xP1.0 8 14 8 5 1 4.6 4g 8mm 14mm 8mm 3,800 円 4975846090071
00360810 THP-0810 M8xP1.0 10 17 10 5.5 1.5 6.6 8.5g 10mm 17mm 10mm 4,200 円 4975846090170
00360812 THP-08125 M8xP1.25 10 17 10 5.5 1.5 6.25 8g 10mm 17mm 10mm 4,200 円 4975846090088
00361010 THP-1010 M10xP1.0 12 18 10 6.5 1.5 8.6 13g 12mm 18mm 12mm 4,200 円 4975846090187
00361012 THP-10125 M10xP1.25 12 18 10 6.5 1.5 8.25 12.5g 12mm 18mm 12mm 4,200 円 4975846090194
00361015 THP-1015 M10xP1.5 12 18 10 6.5 1.5 7.9 12.5g 12mm 18mm 12mm 4,200 円 4975846090095
00361210 THP-1210 M12xP1.0 14 19 10 7.5 1.5 10.6 19g 14mm 19mm 14mm 4,700 円 4975846090200
00361212 THP-12125 M12xP1.25 14 19 10 7.5 1.5 10.25 18.5g 14mm 19mm 14mm 4,700 円 4975846090217
00361215 THP-1215 M12xP1.5 14 19 10 7.5 1.5 9.9 18g 14mm 19mm 14mm 4,700 円 4975846090101
00361217 THP-12175 M12xP1.75 14 19 10 7.5 1.5 9.55 18g 14mm 19mm 14mm 4,700 円 4975846090118
00361415 THP-1415 M14xP1.5 16 20 10 8.5 1.5 11.9 25.5g 16mm 20mm 16mm 5,200 円 4975846090132
00361420 THP-1420 M14xP2.0 16 20 10 8.5 1.5 11.2 25g 16mm 20mm 16mm 5,200 円 4975846090125
00361615 THP-1615 M16xP1.5 18 20 10 8.5 1.5 13.9 33g 18mm 20mm 18mm 8,200 円 4975846090156
00361620 THP-1620 M16xP2.0 18 20 10 8.5 1.5 13.2 32.5g 18mm 20mm 18mm 8,200 円 4975846090149
00361825 THP-1825 M18xP2.5 20 22 10 8.5 1.5 14.5 39g 20mm 22mm 20mm 8,200 円 4975846090224
00362025 THP-2025 M20xP2.5 22 22 10 8.5 1.5 16.5 48.5g 22mm 22mm 22mm 10,300 円 4975846090231
※この表は掴んで左右にスクロール可能です。
