PRODUCTS栓ゲージ

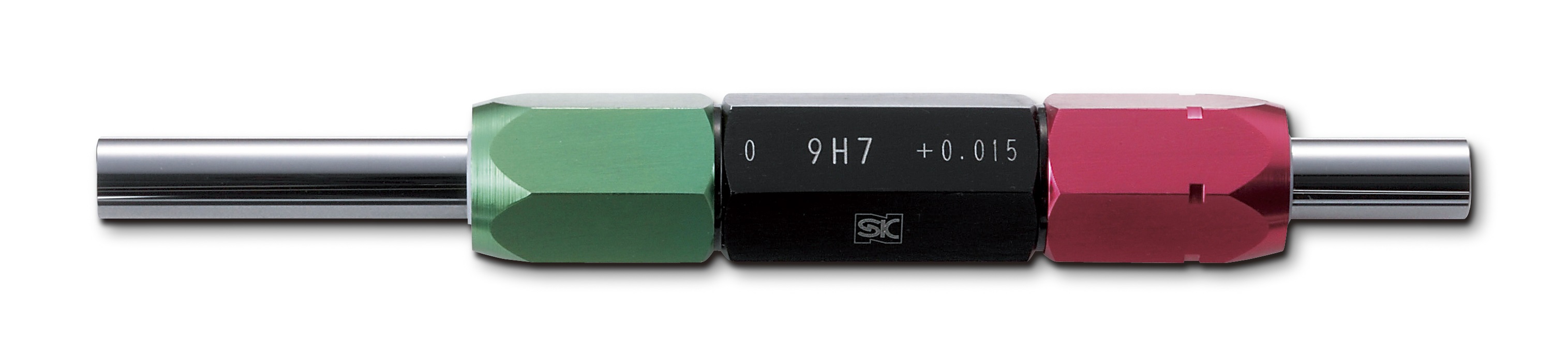

超硬限界プラグゲージ H7 (工作用)

特徴

  • ●ピンゲージを使用した、お求めやすい限界プラグゲージです。
  • ●摩耗してもピンゲージを交換できて経済的です。
  • ●耐摩耗性に優れ、寿命が鋼の約20倍～30倍は長持ちするので経済的です。
  • ●熱膨張係数が小さいので温度による影響が少ないです。
  • ●高硬度のため、表面にキズがつく心配がありません。
  • ●ゲージ管理が容易です。(ゲージの定期検査の間隔が長くなるので経済的です。)

仕様

  • ●等級：H7
  • ●端面から5mm未満は精度保証対象外となります。

材質

  • ●本体：アルミ
  • ●ゲージ部：超硬合金

用途

  • ●穴径の検査に。
※この表は掴んで左右にスクロール可能です。
商品コード 品番 規格 寸法許容公差(μm) 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00393230 TPG3-H7 φ3 (0)-(+10) 41g - - - 13,500 円 4975846091764
00393240 TPG4-H7 φ4 (0)-(+12) 49g - - - 15,200 円 4975846091771
00393250 TPG5-H7 φ5 (0)-(+12) 59g - - - 15,200 円 4975846091788
00393260 TPG6-H7 φ6 (0)-(+12) 72g - - - 16,100 円 4975846091795
00393270 TPG7-H7 φ7 (0)-(+15) 96g - - - 16,400 円 4975846091801
00393280 TPG8-H7 φ8 (0)-(+15) 114g - - - 20,800 円 4975846091818
00393290 TPG9-H7 φ9 (0)-(+15) 133g - - - 24,200 円 4975846091825
00393300 TPG10-H7 φ10 (0)-(+15) 180g - - - 29,700 円 4975846091832
00393310 TPG11-H7 φ11 (0)-(+18) 204g - - - 36,800 円 4975846091849
00393320 TPG12-H7 φ12 (0)-(+18) 230g - - - 41,000 円 4975846091856
00393330 TPG13-H7 φ13 (0)-(+18) 273g - - - 46,600 円 4975846091863
00393340 TPG14-H7 φ14 (0)-(+18) 304g - - - 52,000 円 4975846091870
00393350 TPG15-H7 φ15 (0)-(+18) 337g - - - 60,800 円 4975846092068
00393360 TPG16-H7 φ16 (0)-(+18) 402g - - - 66,800 円 4975846092075
00393370 TPG17-H7 φ17 (0)-(+18) 440g - - - 74,400 円 4975846092082
00393380 TPG18-H7 φ18 (0)-(+18) 480g - - - 82,800 円 4975846092099
00393390 TPG19-H7 φ19 (0)-(+21) 522g - - - 90,400 円 4975846092105
00393400 TPG20-H7 φ20 (0)-(+21) 566g - - - 98,800 円 4975846092112
