PRODUCTSピンバイス

アルミピンバイス

特徴

  • ●コレットの材質に特殊樹脂を採用し、ピンゲージをキズつけません。
  • ●通り(緑側)、止まり(赤側)にピンゲージをホールドする事により限界ゲージとしての検査ができます。

仕様

  • ●保持範囲(mm):0.5(APV-0Aのみ0.3)

材質

  • ●本体:アルミ

用途

  • ●ピンゲージのホルダとして。

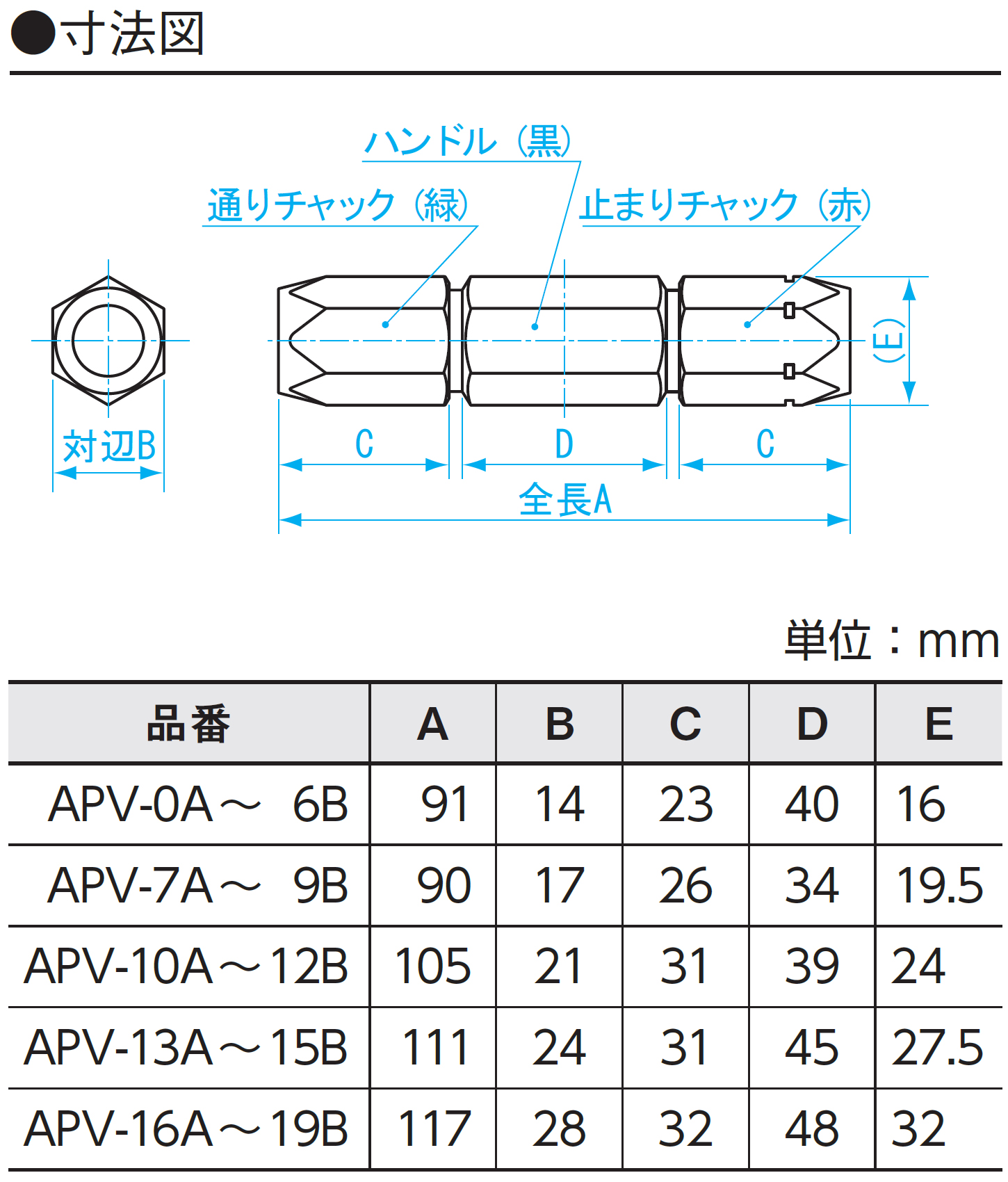

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 使用できる ピンゲージサイズ(mm) 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00216001 APV-0A 0.200-0.500 30g 16mm 14mm 91mm 3,300 円 4975846098305
00216002 APV-0B 0.500-1.000 30g 16mm 14mm 91mm 3,300 円 4975846098312
00216011 APV-1A 1.000-1.500 30g 16mm 14mm 91mm 3,300 円 4975846098329
00216012 APV-1B 1.500-2.000 30g 16mm 14mm 91mm 3,300 円 4975846098336
00216021 APV-2A 2.000-2.500 30g 16mm 14mm 91mm 3,300 円 4975846098343
00216022 APV-2B 2.500-3.000 30g 16mm 14mm 91mm 3,300 円 4975846098350
00216031 APV-3A 3.000-3.500 30g 16mm 14mm 91mm 3,300 円 4975846098367
00216032 APV-3B 3.500-4.000 30g 16mm 14mm 91mm 3,300 円 4975846098374
00216041 APV-4A 4.000-4.500 30g 16mm 14mm 91mm 3,300 円 4975846098381
00216042 APV-4B 4.500-5.000 30g 16mm 14mm 91mm 3,300 円 4975846098398
00216051 APV-5A 5.000-5.500 30g 16mm 14mm 91mm 3,500 円 4975846098404
00216052 APV-5B 5.500-6.000 30g 16mm 14mm 91mm 3,500 円 4975846098411
00216061 APV-6A 6.000-6.500 30g 16mm 14mm 91mm 3,500 円 4975846098428
00216062 APV-6B 6.500-7.000 30g 16mm 14mm 91mm 3,500 円 4975846098435
00216071 APV-7A 7.000-7.500 40g 19.5mm 17mm 90mm 4,700 円 4975846098442
00216072 APV-7B 7.500-8.000 40g 19.5mm 17mm 90mm 4,700 円 4975846098459
00216081 APV-8A 8.000-8.500 40g 19.5mm 17mm 90mm 4,700 円 4975846098466
00216082 APV-8B 8.500-9.000 40g 19.5mm 17mm 90mm 4,700 円 4975846098473
00216091 APV-9A 9.000-9.500 40g 19.5mm 17mm 90mm 4,700 円 4975846098480
00216092 APV-9B 9.500-10.000 40g 19.5mm 17mm 90mm 4,700 円 4975846098497
00216101 APV-10A 10.000-10.50 65g 24mm 21mm 105mm 5,200 円 4975846098503
00216102 APV-10B 10.50-11.00 65g 24mm 21mm 105mm 5,200 円 4975846098510
00216111 APV-11A 11.00-11.50 65g 24mm 21mm 105mm 5,200 円 4975846098527
00216112 APV-11B 11.50-12.00 65g 24mm 21mm 105mm 5,200 円 4975846098534
00216121 APV-12A 12.00-12.50 65g 24mm 21mm 105mm 5,200 円 4975846098541
00216122 APV-12B 12.50-13.00 65g 24mm 21mm 105mm 5,200 円 4975846098558
00216131 APV-13A 13.00-13.50 80g 27.5mm 24mm 111mm 5,800 円 4975846098565
00216132 APV-13B 13.50-14.00 80g 27.5mm 24mm 111mm 5,800 円 4975846098572
00216141 APV-14A 14.00-14.50 80g 27.5mm 24mm 111mm 5,800 円 4975846098589
00216142 APV-14B 14.50-15.00 80g 27.5mm 24mm 111mm 5,800 円 4975846098596
00216151 APV-15A 15.00-15.50 80g 27.5mm 24mm 111mm 5,800 円 4975846098602
00216152 APV-15B 15.50-16.00 80g 27.5mm 24mm 111mm 5,800 円 4975846098619
00216161 APV-16A 16.00-16.50 110g 32mm 28mm 117mm 6,300 円 4975846098626
00216162 APV-16B 16.50-17.00 110g 32mm 28mm 117mm 6,300 円 4975846098633
00216171 APV-17A 17.00-17.50 110g 32mm 28mm 117mm 6,300 円 4975846098640
00216172 APV-17B 17.50-18.00 110g 32mm 28mm 117mm 6,300 円 4975846098657
00216181 APV-18A 18.00-18.50 110g 32mm 28mm 117mm 6,300 円 4975846098664
00216182 APV-18B 18.50-19.00 110g 32mm 28mm 117mm 6,300 円 4975846098671
00216191 APV-19A 19.00-19.50 110g 32mm 28mm 117mm 6,300 円 4975846098688
00216192 APV-19B 19.50-20.00 110g 32mm 28mm 117mm 6,300 円 4975846098695
※この表は掴んで左右にスクロール可能です。
