PRODUCTSピンバイス

ピンバイス

特徴

  • ●ピンゲージをセットすることで栓ゲージに早変わりします。
  • ●栓ゲージよりも大幅にコストダウンができます。

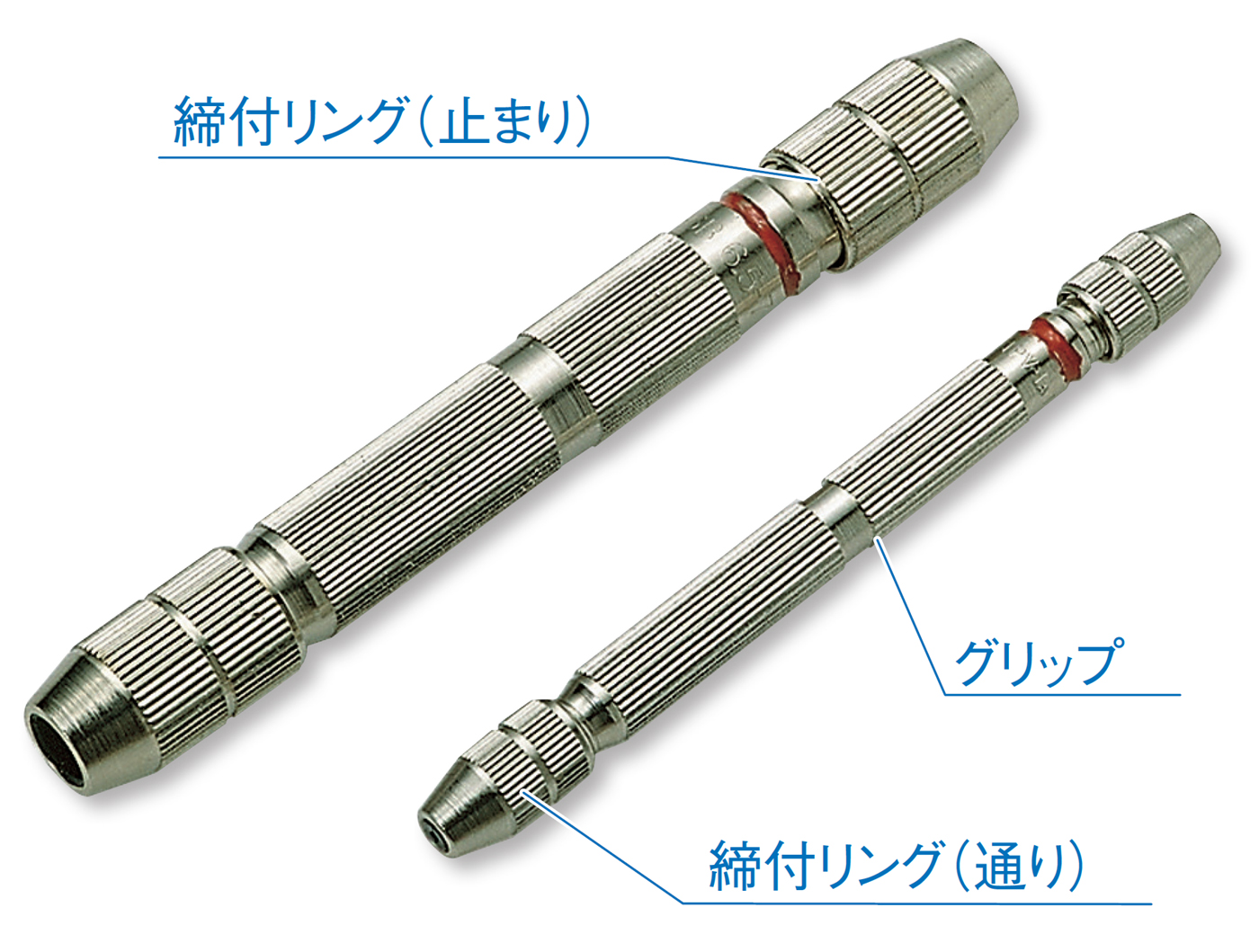

  • ●通り、止まり(赤ライン)にピンゲージをホールドすることにより限界ゲージとしての検査ができます。

仕様

  • ●保持範囲(mm)：0.5(PV-0Aのみ0.3)

材質

  • ●本体：真鍮、ニッケルメッキ

用途

  • ●ピンゲージのホルダとして。

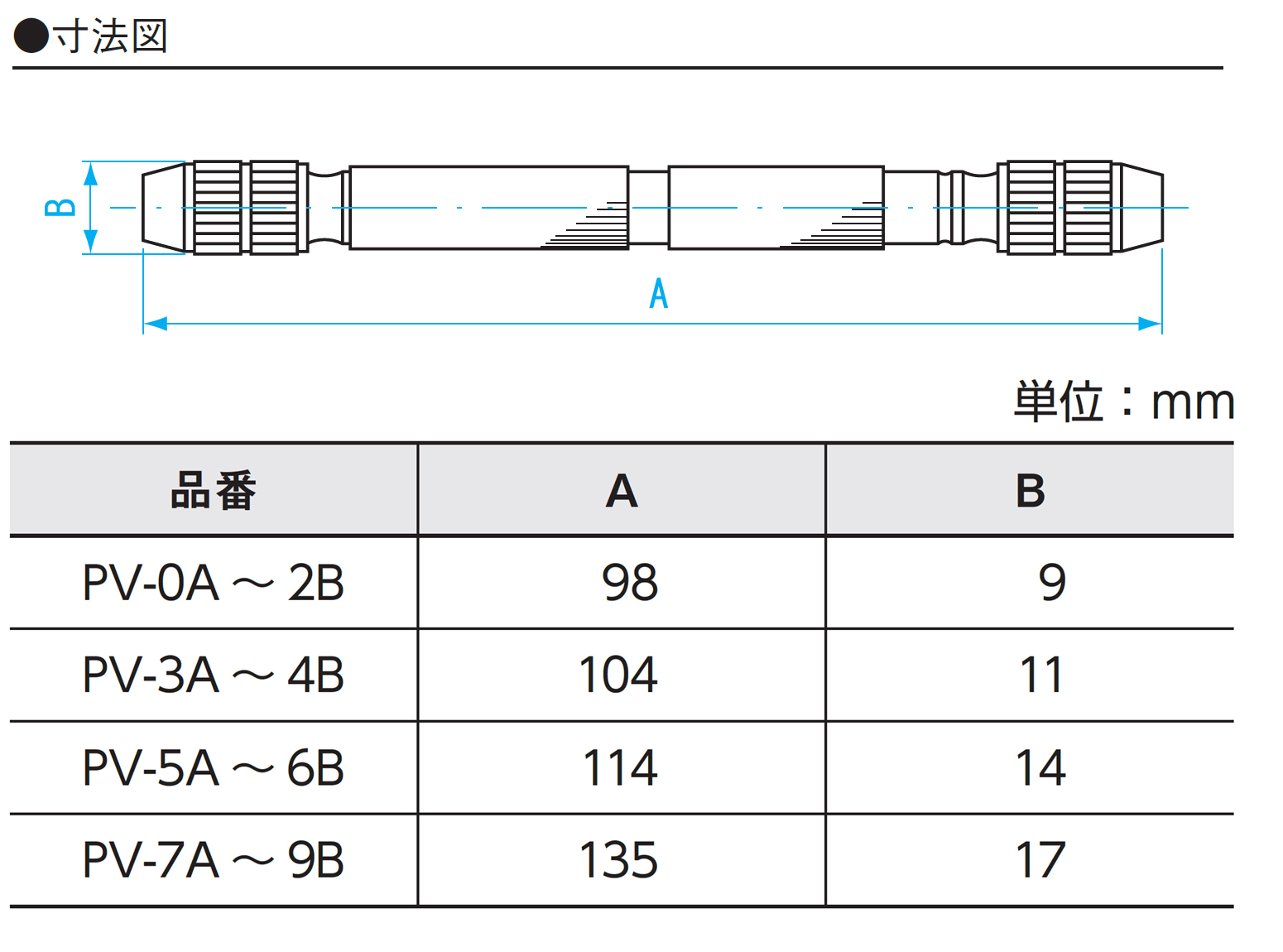

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 使用できる ピンゲージサイズ(mm) 部品名品番 締付リング 部品名品番 グリップ 部品名品番 コレット 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00219001 PV-0A 0.200-0.500 B1 B2 B00 30g 9mm 9mm 98mm 2,700 円 4975846099302
00219002 PV-0B 0.500-1.000 B1 B2 B01 30g 9mm 9mm 98mm 2,700 円 4975846099609
00219011 PV-1A 1.000-1.500 B1 B2 B3 30g 9mm 9mm 98mm 2,700 円 4975846099319
00219012 PV-1B 1.500-2.000 B1 B2 B4 30g 9mm 9mm 98mm 2,700 円 4975846099616
00219021 PV-2A 2.000-2.500 B1 B2 B5 30g 9mm 9mm 98mm 2,700 円 4975846099326
00219022 PV-2B 2.500-3.000 B1 B2 B6 30g 9mm 9mm 98mm 2,700 円 4975846099623
00219031 PV-3A 3.000-3.500 B7 B8 B9 40g 11mm 11mm 104mm 3,200 円 4975846099333
00219032 PV-3B 3.500-4.000 B7 B8 B10 40g 11mm 11mm 104mm 3,200 円 4975846099630
00219041 PV-4A 4.000-4.500 B7 B8 B11 40g 11mm 11mm 104mm 3,200 円 4975846099340
00219042 PV-4B 4.500-5.000 B7 B8 B12 40g 11mm 11mm 104mm 3,200 円 4975846099647
00219051 PV-5A 5.000-5.500 B13 B14 B15 70g 14mm 14mm 114mm 4,100 円 4975846099357
00219052 PV-5B 5.500-6.000 B13 B14 B16 80g 14mm 14mm 114mm 4,100 円 4975846099654
00219061 PV-6A 6.000-6.500 B13 B14 B17 80g 14mm 14mm 114mm 4,100 円 4975846099364
00219062 PV-6B 6.500-7.000 B13 B14 B18 80g 14mm 14mm 114mm 4,100 円 4975846099661
00219071 PV-7A 7.000-7.500 B19 B20 B21 110g 17mm 17mm 135mm 6,500 円 4975846099371
00219072 PV-7B 7.500-8.000 B19 B20 B22 110g 17mm 17mm 135mm 6,500 円 4975846099678
00219081 PV-8A 8.000-8.500 B19 B20 B23 110g 17mm 17mm 135mm 6,500 円 4975846099388
00219082 PV-8B 8.500-9.000 B19 B20 B24 110g 17mm 17mm 135mm 6,500 円 4975846099685
00219091 PV-9A 9.000-9.500 B19 B20 B25 110g 17mm 17mm 135mm 6,500 円 4975846099395
00219092 PV-9B 9.500-10.000 B19 B20 B26 110g 17mm 17mm 135mm 6,500 円 4975846099692
※この表は掴んで左右にスクロール可能です。
