PRODUCTSピンゲージ
ネジピンゲージ RA
特徴

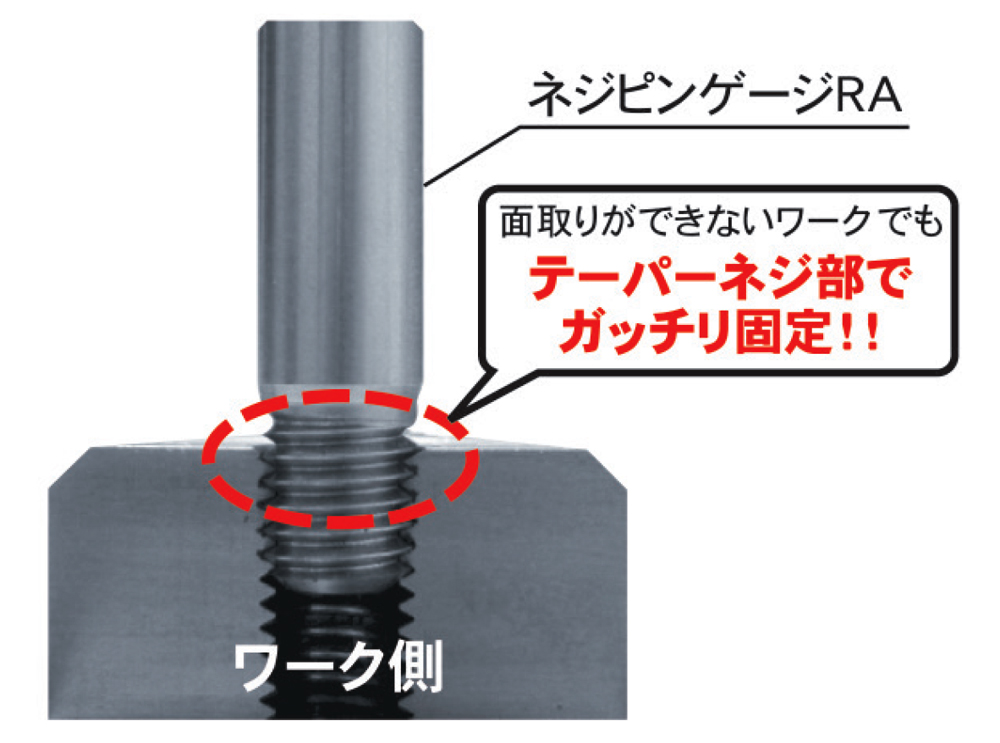

- ●ねじ部分が途中から1/15テーパーねじになっており、テーパーねじでワークに固定できます。
- ●「ねじ穴の面取りができない」「ねじ穴がワーク面に対し、斜めにあいている」など、従来のネジピンゲージが使用できないシーンの測定に威力を発揮します。
- ●バーリング加工にも最適です。
仕様
- ●各部寸法は予告なく変更することがあります。
材質
- ●本体：ステンレス鋼(SUS303)
用途
- ●ねじ穴の芯間測定、ねじ穴の位置出しに。
図面
仕様Ⅱ
※この表は掴んで左右にスクロール可能です。
| 商品コード | 品番 | 呼び寸法 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | 本体質量 | 本体幅 | 本体高さ | 本体奥行 | 標準小売価格 | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00250014 | RA204-1 | M2xP0.4 | 3 | 10 | 4.5 | 2.5 | 2 | 0.5g | 3mm | 10mm | 3mm | 3,500 円 | 4975846130166 |
| 00250015 | RA204-2 | M2xP0.4 | 3 | 25.5 | 20 | 2.5 | 2 | 1g | 3mm | 25.5mm | 3mm | 5,300 円 | 4975846130173 |
| 00250016 | RA204-3 | M2xP0.4 | 3 | 35.5 | 30 | 2.5 | 2 | 2g | 3mm | 35.5mm | 3mm | 6,300 円 | 4975846130180 |
| 00250017 | RA305-1 | M3xP0.5 | 4 | 12 | 5 | 3.5 | 2.5 | 1g | 4mm | 12mm | 4mm | 4,300 円 | 4975846130197 |
| 00250018 | RA305-2 | M3xP0.5 | 4 | 27 | 20 | 3.5 | 2.5 | 2.5g | 4mm | 27mm | 4mm | 6,400 円 | 4975846130203 |
| 00250019 | RA305-3 | M3xP0.5 | 4 | 37 | 30 | 3.5 | 2.5 | 3.5g | 4mm | 37mm | 4mm | 7,700 円 | 4975846130210 |
| 00250020 | RA407-1 | M4xP0.7 | 5 | 14 | 6 | 3.5 | 3.5 | 1.5g | 5mm | 14mm | 5mm | 4,300 円 | 4975846130227 |
| 00250021 | RA407-2 | M4xP0.7 | 5 | 28 | 20 | 3.5 | 3.5 | 3.5g | 5mm | 28mm | 5mm | 6,400 円 | 4975846130234 |
| 00250022 | RA407-3 | M4xP0.7 | 5 | 38 | 30 | 3.5 | 3.5 | 5.5g | 5mm | 38mm | 5mm | 7,700 円 | 4975846130241 |
| 00250023 | RA508-1 | M5xP0.8 | 6 | 16 | 7 | 4 | 4 | 2.5g | 6mm | 16mm | 6mm | 4,900 円 | 4975846130258 |
| 00250024 | RA508-2 | M5xP0.8 | 6 | 29 | 20 | 4 | 4 | 6g | 6mm | 29mm | 6mm | 7,400 円 | 4975846130265 |
| 00250025 | RA508-3 | M5xP0.8 | 6 | 39 | 30 | 4 | 4 | 8g | 6mm | 39mm | 6mm | 8,900 円 | 4975846130272 |
| 00250026 | RA610-1 | M6xP1.0 | 7 | 18 | 8 | 4 | 5 | 4g | 7mm | 18mm | 7mm | 4,900 円 | 4975846130289 |
| 00250027 | RA610-2 | M6xP1.0 | 7 | 30 | 20 | 4 | 5 | 8g | 7mm | 30mm | 7mm | 7,400 円 | 4975846130296 |
| 00250028 | RA610-3 | M6xP1.0 | 7 | 40 | 30 | 4 | 5 | 11g | 7mm | 40mm | 7mm | 8,900 円 | 4975846130302 |
| 00250029 | RA8125-1 | M8xP1.25 | 9 | 19 | 8.5 | 4.5 | 5 | 8g | 9mm | 19mm | 9mm | 5,500 円 | 4975846130319 |
| 00250030 | RA8125-2 | M8xP1.25 | 9 | 30.5 | 20 | 4.5 | 5 | 13.5g | 9mm | 30.5mm | 9mm | 8,200 円 | 4975846130326 |
| 00250031 | RA8125-3 | M8xP1.25 | 9 | 40.5 | 30 | 4.5 | 5 | 18.5g | 9mm | 40.5mm | 9mm | 9,900 円 | 4975846130333 |
| 00250032 | RA1015-1 | M10xP1.5 | 11 | 21 | 8.5 | 5.5 | 6 | 13g | 11mm | 21mm | 11mm | 5,500 円 | 4975846130340 |
| 00250033 | RA1015-2 | M10xP1.5 | 11 | 32.5 | 20 | 5.5 | 6 | 21.5g | 11mm | 32.5mm | 11mm | 8,200 円 | 4975846130357 |
| 00250034 | RA1015-3 | M10xP1.5 | 11 | 42.5 | 30 | 5.5 | 6 | 29g | 11mm | 42.5mm | 11mm | 9,900 円 | 4975846130364 |
| 00250035 | RA1215-1 | M12xP1.5 | 13 | 23 | 8.5 | 6.5 | 7 | 20g | 13mm | 23mm | 13mm | 6,100 円 | 4975846130371 |
| 00250036 | RA1215-2 | M12xP1.5 | 13 | 34.5 | 20 | 6.5 | 7 | 32g | 13mm | 34.5mm | 13mm | 9,200 円 | 4975846130388 |
| 00250037 | RA1215-3 | M12xP1.5 | 13 | 44.5 | 30 | 6.5 | 7 | 42.5g | 13mm | 44.5mm | 13mm | 11,000 円 | 4975846130395 |
| 00250038 | RA12175-1 | M12xP1.75 | 13 | 23 | 8.5 | 6.5 | 7 | 19.5g | 13mm | 23mm | 13mm | 6,100 円 | 4975846130401 |
| 00250039 | RA12175-2 | M12xP1.75 | 13 | 34.5 | 20 | 6.5 | 7 | 32g | 13mm | 34.5mm | 13mm | 9,200 円 | 4975846130418 |
| 00250040 | RA12175-3 | M12xP1.75 | 13 | 44.5 | 30 | 6.5 | 7 | 42g | 13mm | 44.5mm | 13mm | 11,000 円 | 4975846130425 |
| 00250041 | RA1415-1 | M14xP1.5 | 15 | 23.5 | 8.5 | 6.5 | 7.5 | 28g | 15mm | 23.5mm | 15mm | 6,800 円 | 4975846130432 |
| 00250042 | RA1415-2 | M14xP1.5 | 15 | 35 | 20 | 6.5 | 7.5 | 44g | 15mm | 35mm | 15mm | 10,100 円 | 4975846130449 |
| 00250043 | RA1415-3 | M14xP1.5 | 15 | 45 | 30 | 6.5 | 7.5 | 58g | 15mm | 45mm | 15mm | 12,200 円 | 4975846130456 |
| 00250044 | RA1615-1 | M16xP1.5 | 17 | 23.5 | 8.5 | 6.5 | 7.5 | 36.5g | 17mm | 23.5mm | 17mm | 10,700 円 | 4975846130463 |
| 00250045 | RA1615-2 | M16xP1.5 | 17 | 35 | 20 | 6.5 | 7.5 | 57g | 17mm | 35mm | 17mm | 16,000 円 | 4975846130470 |
| 00250046 | RA1615-3 | M16xP1.5 | 17 | 45 | 30 | 6.5 | 7.5 | 75g | 17mm | 45mm | 17mm | 19,200 円 | 4975846130487 |
| 00250047 | RA1815-1 | M18xP1.5 | 19 | 24.5 | 8.5 | 7 | 8 | 48g | 19mm | 24.5mm | 19mm | 10,700 円 | 4975846130494 |
| 00250048 | RA1815-2 | M18xP1.5 | 19 | 36 | 20 | 7 | 8 | 73.5g | 19mm | 36mm | 19mm | 16,000 円 | 4975846130500 |
| 00250049 | RA1815-3 | M18xP1.5 | 19 | 46 | 30 | 7 | 8 | 96g | 19mm | 46mm | 19mm | 19,200 円 | 4975846130517 |
※この表は掴んで左右にスクロール可能です。
