PRODUCTSピンゲージ

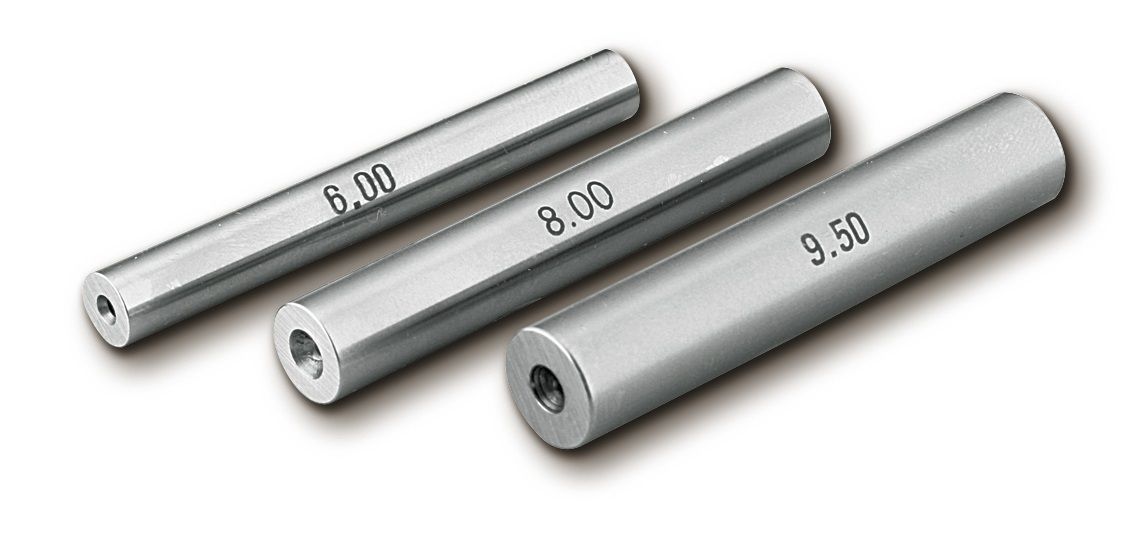

鋼センター穴付ピンゲージ AC
特徴
- ●偏芯測定に最適なセンター穴付ピンゲージです。
- ●全製品サブゼロ処理済です。
- ●単品も販売しております。(プラスチックケース付)
- ●フレの測定がスムーズにできます。
- ●歯車の面振れ、歯車及びプーリの偏芯測定ができます。
- ●穴と側面との直角度の測定などができます。
- ●呼び寸法を印字してあります。
仕様
- ●端面から5mm未満は精度保証外となります(ゲージ長30mm以上)。
材質
- ●本体：鋼
用途
- ●穴径などの精度確認に。
※この表は掴んで左右にスクロール可能です。
| 呼び寸法(mm) | 寸法区分(mm) | 長さ(mm) | 径精度(μm) | 真円度(μm) | 直径不同(μm) | 振れ(μm) | センター穴角度(°) | センター穴径(mm) | 硬度(HV) | 本体質量 | 本体幅 | 本体高さ | 本体奥行 | 標準小売価格 | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.00･･･2.99 | 0.01とび | 50 | ±2.0 | 1 | 1 | 2.0以内 | 60 | 1.3 | 650以上 | - | - | - | - | - | - |
| 3.00･･･3.99 | 0.01とび | 50 | ±2.0 | 1 | 1 | 2.0以内 | 60 | 1.8 | 650以上 | - | - | - | - | - | - |
| 4.00･･･4.99 | 0.01とび | 50 | ±2.0 | 1 | 1 | 2.0以内 | 60 | 2.4 | 650以上 | - | - | - | - | - | - |
| 7.00･･･10.00 | 0.01とび | 50 | ±2.0 | 1 | 1 | 2.0以内 | 60 | 4 | 650以上 | - | - | - | - | - | - |
