PRODUCTSVブロック

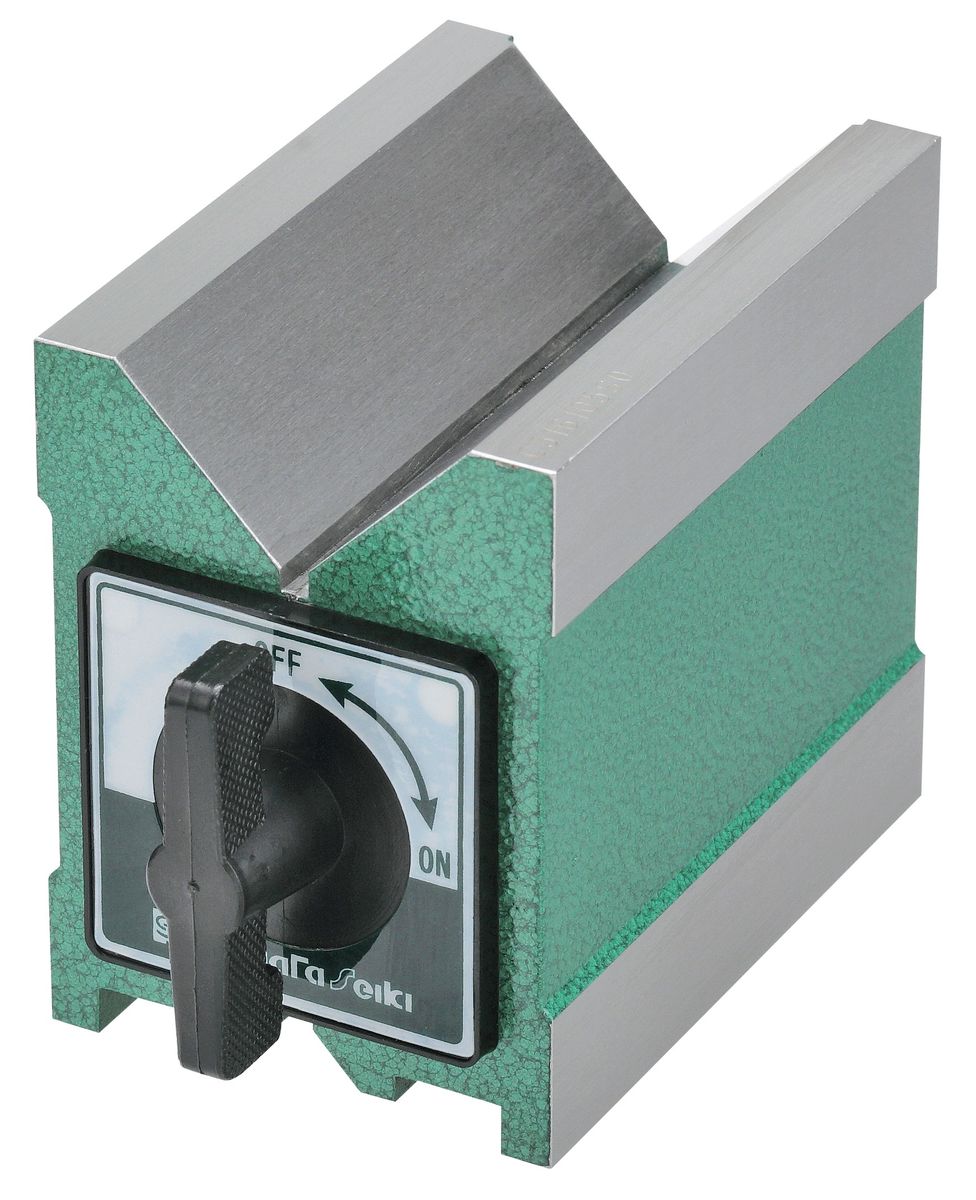

マグネット付Vブロック 70x95x100mm

特徴

  • ●レバー操作でマグネットON/OFFが可能です。
  • ●研磨仕上品です。
  • ●定盤上で使用し、円形工作物のケガキ測定、円筒型製品の精密検査の保持具として使用します。

仕様

  • ●平行度(mm):0.025/100
  • ●直角度(mm):0.025/100
  • ●V溝角度(°):90
  • ●吸着力(N):180

材質

  • ●本体:鋳鉄
  • ●磁石:フェライト磁石

用途

  • ●ケガキ用測定具、丸棒の固定用具として

図面

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151179 MV-100G 3700g 70mm 95mm 100mm 31,000 円 4975846302563
※この表は掴んで左右にスクロール可能です。

注意点

●吸着力はφ20mmのミガキ丸棒を吸着した時の値です。
●個体差があるため、2個1組で使用する場合はご注意ください。
●本体寸法はレバー部を含みません。
