PRODUCTSVブロック

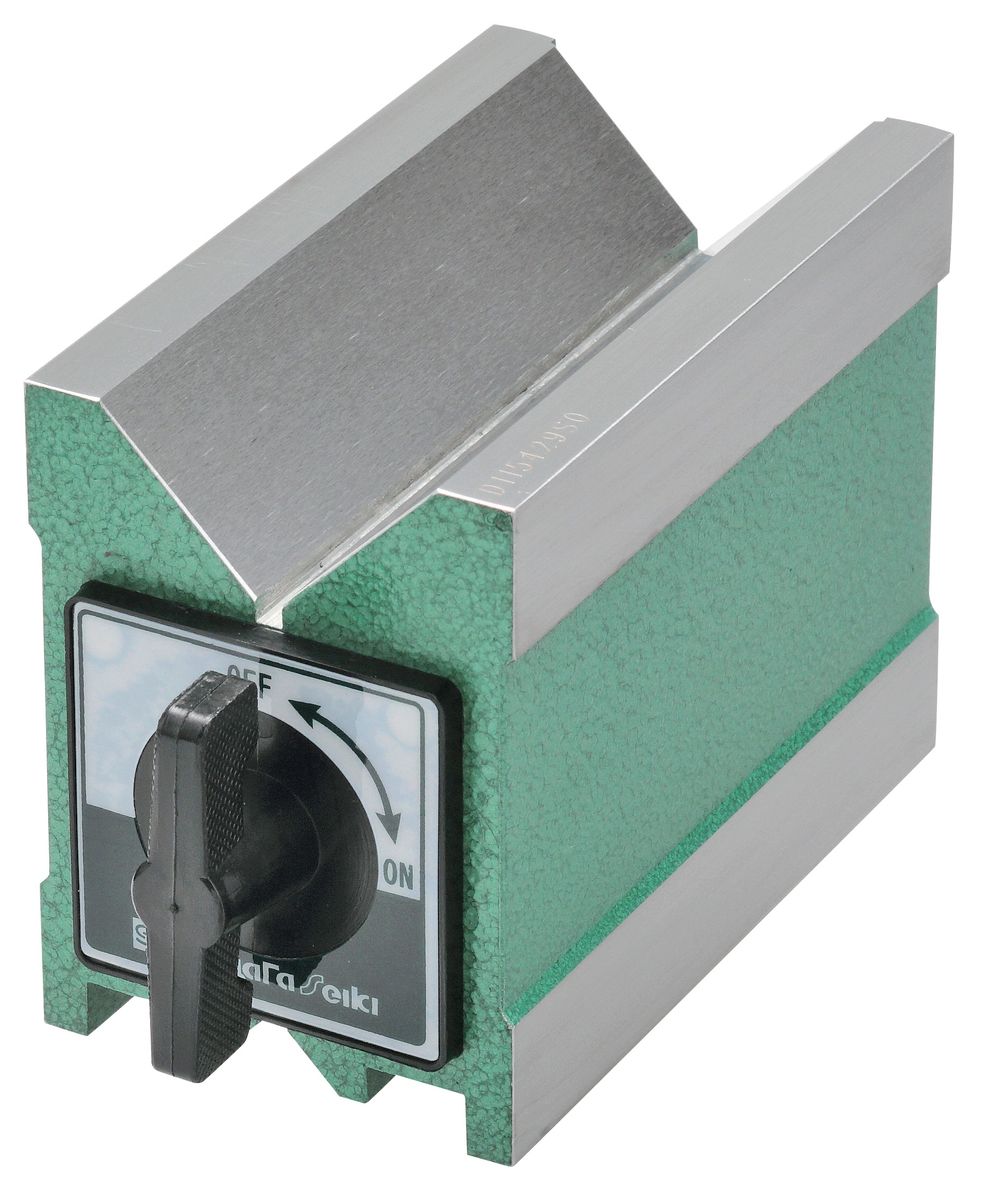

マグネット付Vブロック 70x95x120mm
特徴
- ●レバー操作でマグネットON/OFFが可能です。
- ●研磨仕上品です。
- ●定盤上で使用し、円形工作物のケガキ測定、円筒型製品の精密検査の保持具として使用します。
仕様
- ●平行度(mm)：0.025/100
- ●直角度(mm)：0.025/100
- ●V溝角度(°)：90
- ●吸着力(N)：200
材質
- ●本体：鋳鉄
- ●磁石：フェライト磁石
用途
- ●ケガキ用測定具、丸棒の固定用具として
図面
※この表は掴んで左右にスクロール可能です。
| 商品コード | 品番 | 本体質量 | 本体幅 | 本体高さ | 本体奥行 | 標準小売価格 | JANコード |
|---|---|---|---|---|---|---|---|
| 00151180 | MV-120G | 4500g | 70mm | 95mm | 120mm | 40,000 円 | 4975846302570 |
※この表は掴んで左右にスクロール可能です。
注意点
●吸着力はφ20mmのミガキ丸棒を吸着した時の値です。
●個体差があるため、2個1組で使用する場合はご注意ください。
●本体寸法はレバー部を含みません。
