PRODUCTSテーパーゲージ

テーパーゲージ 快段目盛 ストッパ付

特徴

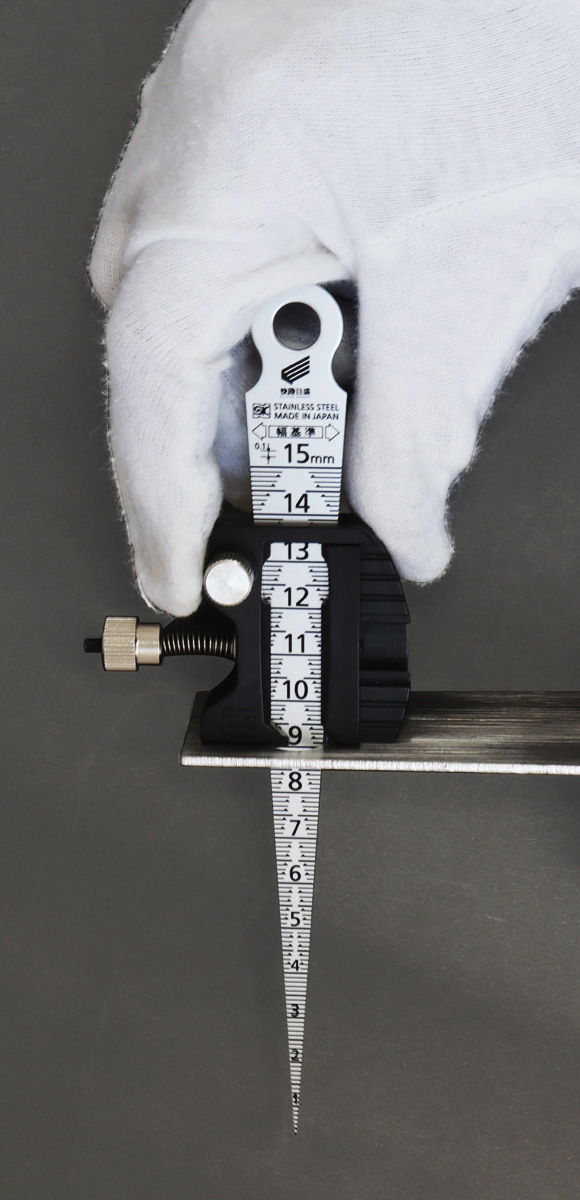

  • ●テーパーゲージの測定位置を保持できるストッパ付です。
  • ●測定位置の確認が難しい測定環境下で効果を発揮します。
  • ●ゲージの目盛とストッパ端面を読み取ることで視差を防止します。
  • ●テーパーゲージの保持力をスプリングの張力で調整する事ができます。

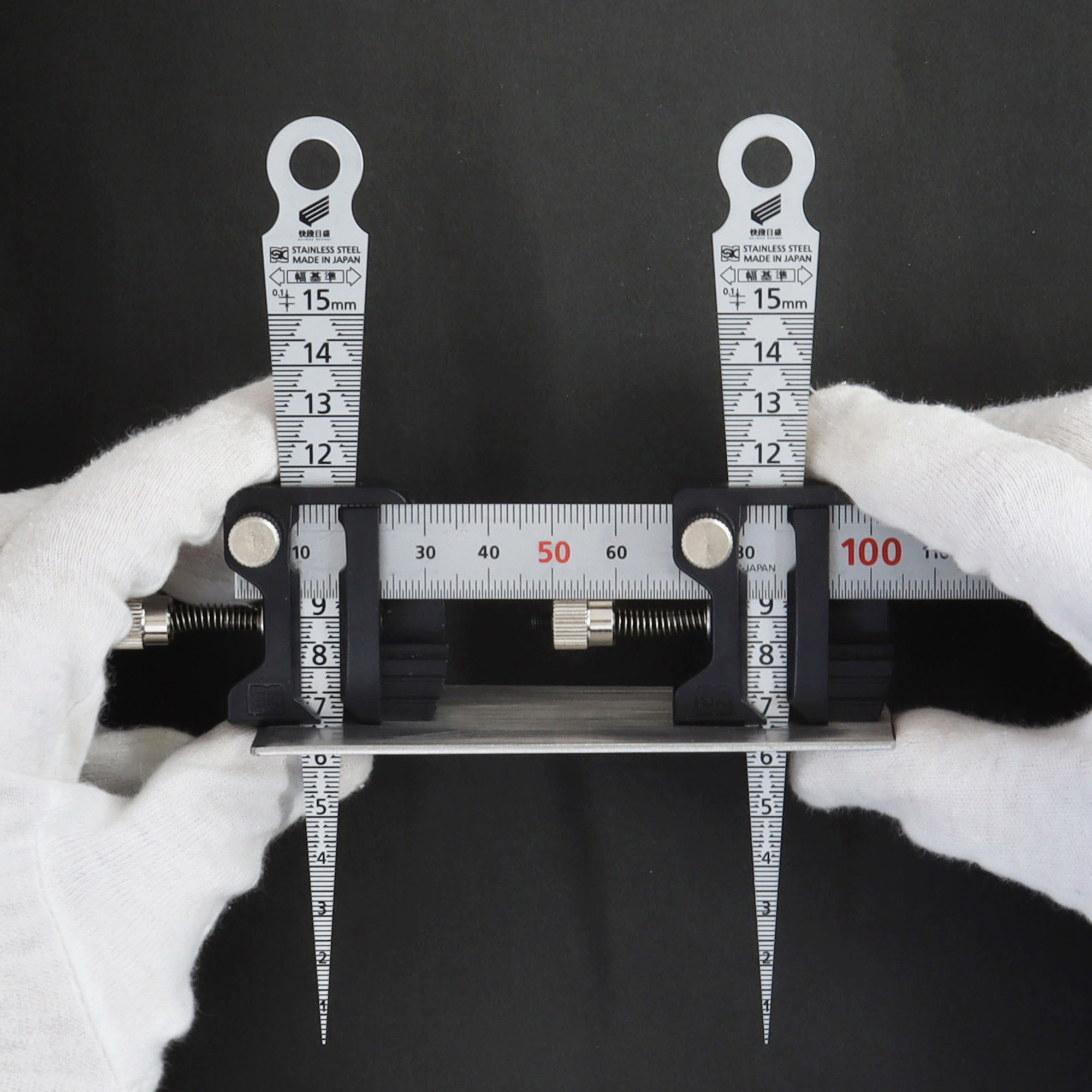

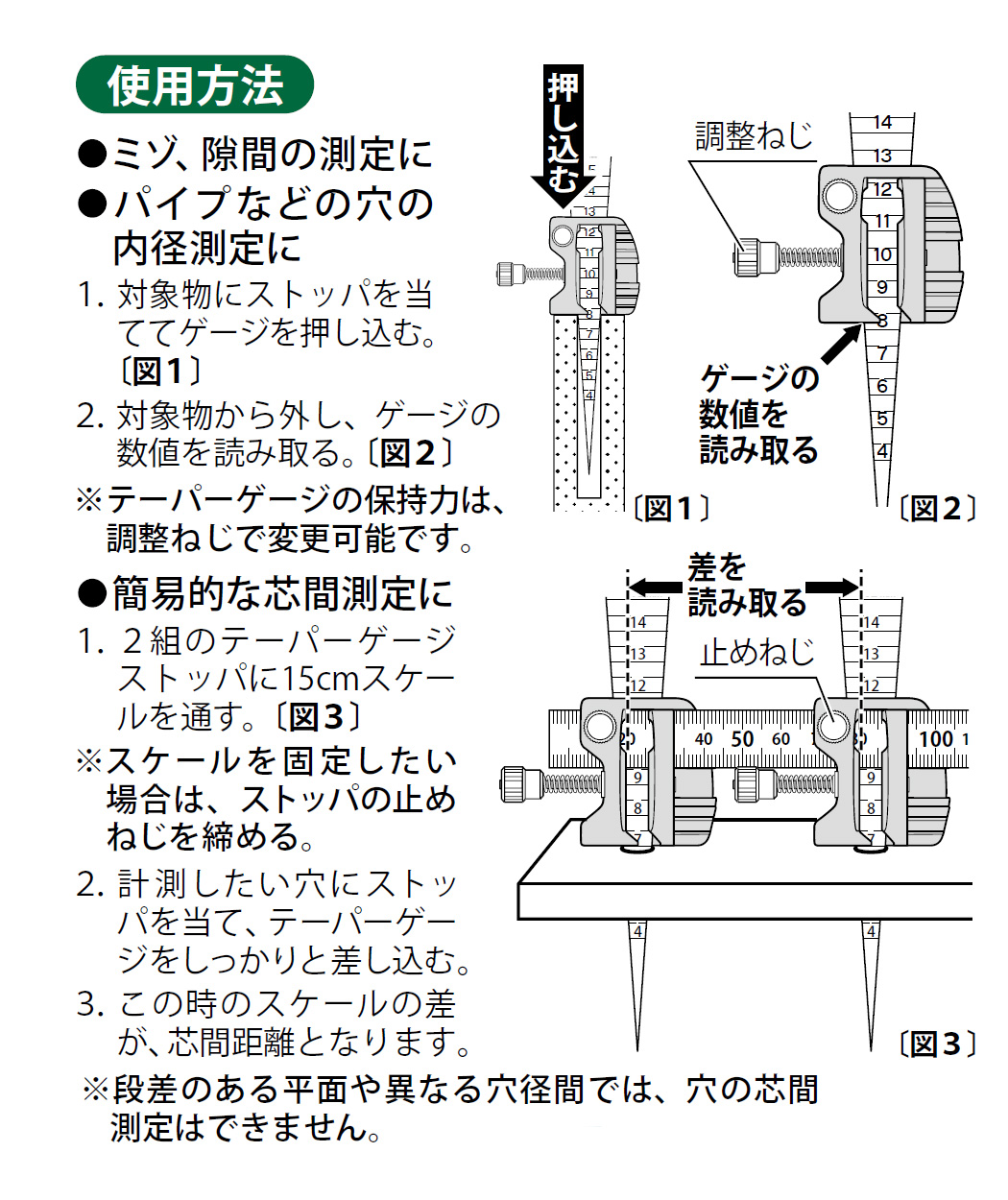

  • ●テーパーゲージとストッパ(各2セット)、15cmスケールを使用することで、簡易的な穴の芯間測定を簡単に行えます。
  • ●0.1mm単位の目盛が見やすい階段状目盛です。
  • ●パイプに隠れても見やすい0.2mm点目盛です。
  • ●反射しにくいシルバー仕上です。

仕様

  • ●測定範囲(mm):1-15
  • ●目量(mm):0.1
  • ●器差(mm):±0.05
  • ●テーパー角度(°' "):7 9 10
  • ●板厚(mm):1
  • ●長さ測定範囲(mm):0-120
  • ●長さ測定目量(mm):1
  • ●硬度(HV):480
  • ●ストッパ使用測定範囲(mm):1-14
  • ●穴の芯間測定時、適用穴径(mm):φ2-14
  • ●穴の芯間測定時、芯間測定範囲(mm):60-140
  • ●穴の芯間測定時、精度(mm):0.5

材質

  • ●本体:ステンレス焼入鋼
  • ●ストッパ:ABS

用途

  • ●ミゾ、隙間、穴径等の測定、長さの測定に

付属品

  • ●テーパーゲージ快段目盛TPG-700AKD
  • ●テーパーゲージストッパTGS-15

仕様Ⅱ

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007215 TPG-700AKDS 26g 64mm 150mm 21mm 3,500 円 4975846680159
※この表は掴んで左右にスクロール可能です。

使用条件

●適用テーパーゲージ:規格#700タイプ(測定範囲1-15mm、板厚1.0・1.5mm)
●適用スケール(mm):金属製直尺150タイプ(長さ150x巾15x厚さ0.5)
