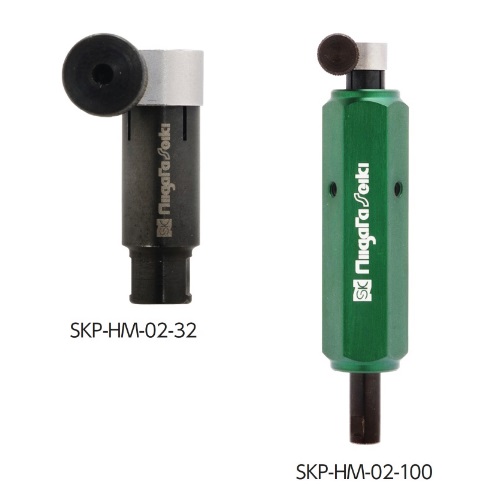

Sライン精密測定プラグゲージホルダ
■用途
■材質
■特徴
■寸法図（単位：mm）
・精密穴径測定
■材質
・ハンドル：アルミ
・シャフト：鋼(全長32-100mm)、特殊合金鋼(全長150mm)
■特徴

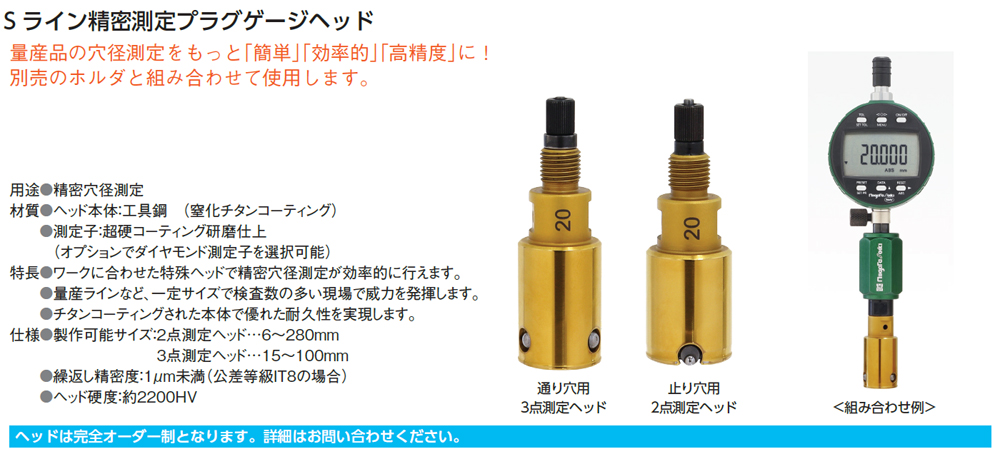

・現場に合わせたオーダー制の別売ヘッド（※）と組み合わせて使う精密測定プラグゲージ用ダイヤルゲージホルダです。
・量産品の穴径をもっと「簡単」、「効率的」、「高精度」に測定可能です。
・ステム径φ8のダイヤルゲージが取付可能です。
・シャフトは温度変化の影響が少ない特殊合金鋼を使用しています(SKP-HM-02-150、SKP-HM-03-150のみ)。
■寸法図（単位：mm）
※この表は左右にスクロールできます。
| 商品 コード |
品番 | 対応ヘッド サイズ (mm) |
ヘッド取付ねじ径 | 全長 (mm) |
質量 (g) |
JAN (4975846) |
| 151881 | SKP-HM-02-32 | Φ6～Φ20 | M6×P0.75 | 32 | 30 | 022416 |
| 151888 | SKP-HM-GS-02-50 | 50 | 20 | 022485 | ||
| 151882 | SKP-HM-02-50 | 50 | 40 | 022423 | ||
| 151883 | SKP-HM-02-100 | 100 | 80 | 022430 | ||
| 151884 | SKP-HM-02-150 | 150 | 85 | 022447 | ||
| 151885 | SKP-HM-GS-03-60 | Φ15～Φ280 | M10×P1.0 | 60 | 50 | 022454 |
| 151886 | SKP-HM-03-60 | 60 | 75 | 022461 | ||
| 151887 | SKP-HM-03-150 | 150 | 130 | 022478 |
