PRODUCTSシリンダゲージ

Sライン精密測定プラグゲージホルダ

特徴

  • ●現場に合わせたオーダー制の別売ヘッドと組み合わせて使う精密測定プラグゲージ用ダイヤルゲージホルダです。
  • ●量産品の穴径をもっと「簡単」、「効率的」、「高精度」に測定可能です。
  • ●ステム径φ8のダイヤルゲージが取付可能です。
  • ●シャフトは温度変化の影響が少ない特殊合金鋼を使用しています(SKP-HM-02-150、SKP-HM-03-150のみ)。

仕様

  • ●ヘッドとダイヤルゲージは別売です。

材質

  • ●ハンドル：アルミ
  • ●シャフト：鋼(全長32-100mm)、特殊合金鋼(全長150mm)

用途

  • ●精密穴径測定に

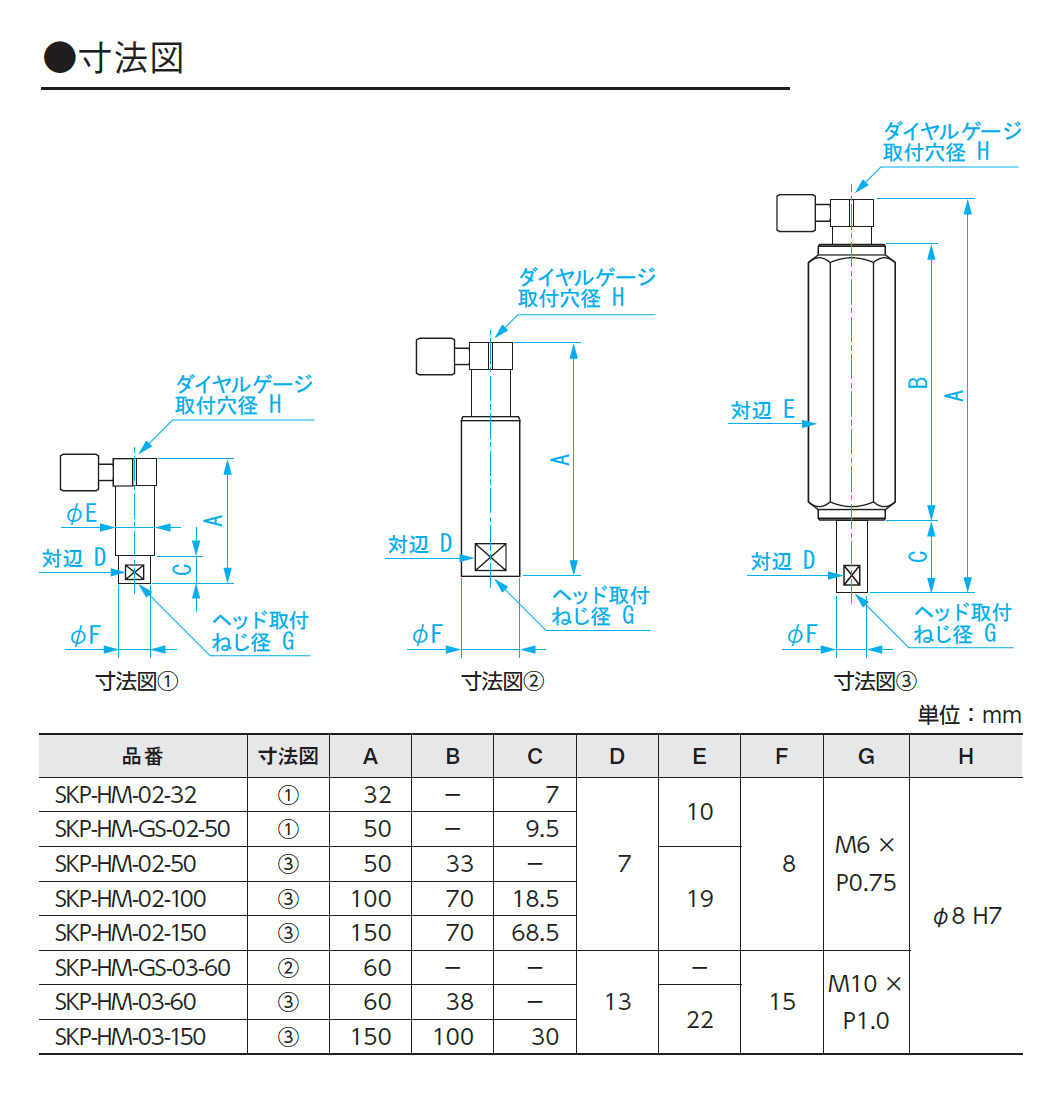

図面

仕様Ⅱ

チラシ マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 全長(mm) 対応ヘッドサイズ(mm) ヘッド取付ねじ径 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151881 SKP-HM-02-32 32 φ6-φ20 M6xP0.75 18g 29mm 32mm 10mm 16,000 円 4975846022416
00151888 SKP-HM-GS-02-50 50 φ6-φ20 M6xP0.75 20g 29mm 50mm 10mm 15,000 円 4975846022485
00151882 SKP-HM-02-50 50 φ6-φ20 M6xP0.75 40g 29mm 50mm 19mm 17,000 円 4975846022423
00151883 SKP-HM-02-100 100 φ6-φ20 M6xP0.75 80g 29mm 100mm 19mm 38,000 円 4975846022430
00151884 SKP-HM-02-150 150 φ6-φ20 M6xP0.75 85g 29mm 150mm 19mm 41,000 円 4975846022447
00151885 SKP-HM-GS-03-60 60 φ15-φ280 M10xP1.0 50g 29mm 60mm 15mm 20,000 円 4975846022454
00151886 SKP-HM-03-60 60 φ15-φ280 M10xP1.0 75g 29mm 60mm 22mm 21,000 円 4975846022461
00151887 SKP-HM-03-150 150 φ15-φ280 M10xP1.0 130g 29mm 150mm 22mm 44,000 円 4975846022478
※この表は掴んで左右にスクロール可能です。
