レベルニック用測定ピッチ可変ベース 300mm



特徴

  • ●使用可能機種のレベルニック測定ベース面に取り付け、底面ブロックゲージを移動することにより、測定ピッチが任意に設定できます。
  • ●ベース部はmm目盛付で正確に測定ピッチを設定することが可能です。
  • ●測定面には付属のブロックゲージ15mm×2個を使用しています。

仕様

  • ●適用機種:DL-S4W、DL-S3、DL-S2W、EL-01Aの各シリーズ
  • ●適用機種:DL-S2、DL-m5、DL-m5W
  • ●測定ピッチ可変幅(mm):50-300

材質

  • ●本体:機械構造用炭素鋼

用途

  • ●真直度、平面度測定の測定ピッチ変更に

付属品

  • ●取扱説明書
  • ●六角穴付ボルトx6
  • ●ワッシャx8
  • ●ハンドルx2
  • ●ブロックゲージ15mmx2

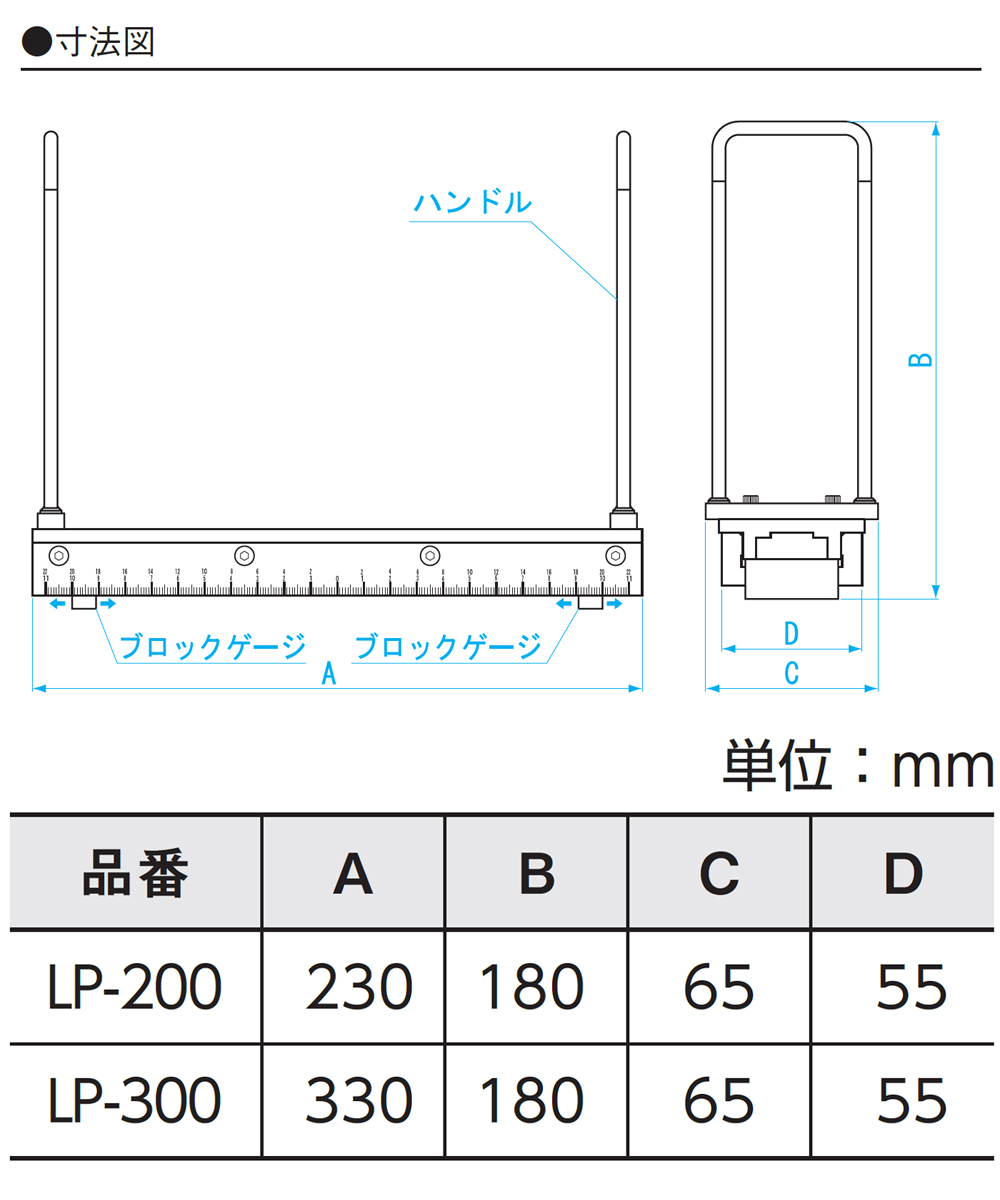

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010021 LP-300 2000g 330mm 180mm 65mm 140,000 円 4975846010185
※この表は掴んで左右にスクロール可能です。
