PRODUCTS測定台

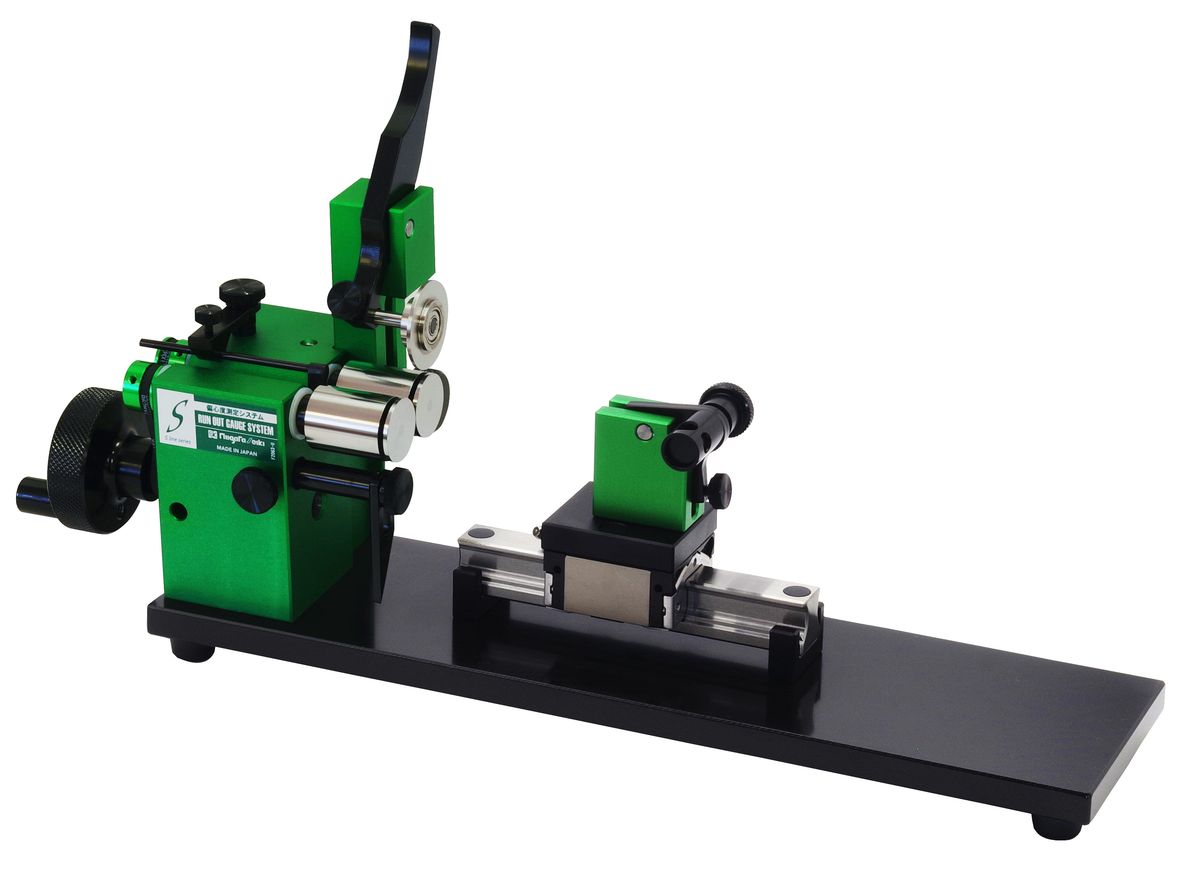

Sライン偏心度測定システム 小径測定用

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルによる滑らかな回転で測定できます。
  • ●ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
  • ●お手持ちのマグネットベースを取り付け、複数点の同時測定が可能なロングベースです。
  • ●φ4mm未満のワークに対応した小径用ローラーです。
  • ●位置決めの際に滑らかな移動が可能なキャリア付です。
  • ●測定器の0セッティングを容易にする角度微動付キャリアです。

仕様

  • ●精度(μm):3-6.5以内
  • ●測定可能外径(mm):φ1-8
  • ●測定可能長さ(mm):5-80
  • ●測定可能形状:円筒状
  • ●ベース:ロングベース
  • ●ローラー:スリットローラー(小径用)
  • ●キャリア:リニアキャリア

材質

  • ●ベース:炭素鋼
  • ●ローラー:工具鋼

用途

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

付属品

  • ●アルミケース
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010229 ROG-355LS 5400g 409mm 190mm 105mm 302,500 円 4975846011137
※この表は掴んで左右にスクロール可能です。

注意点

●精度に関しては、3μm=φ8mmワークの当社測定値です。
●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
