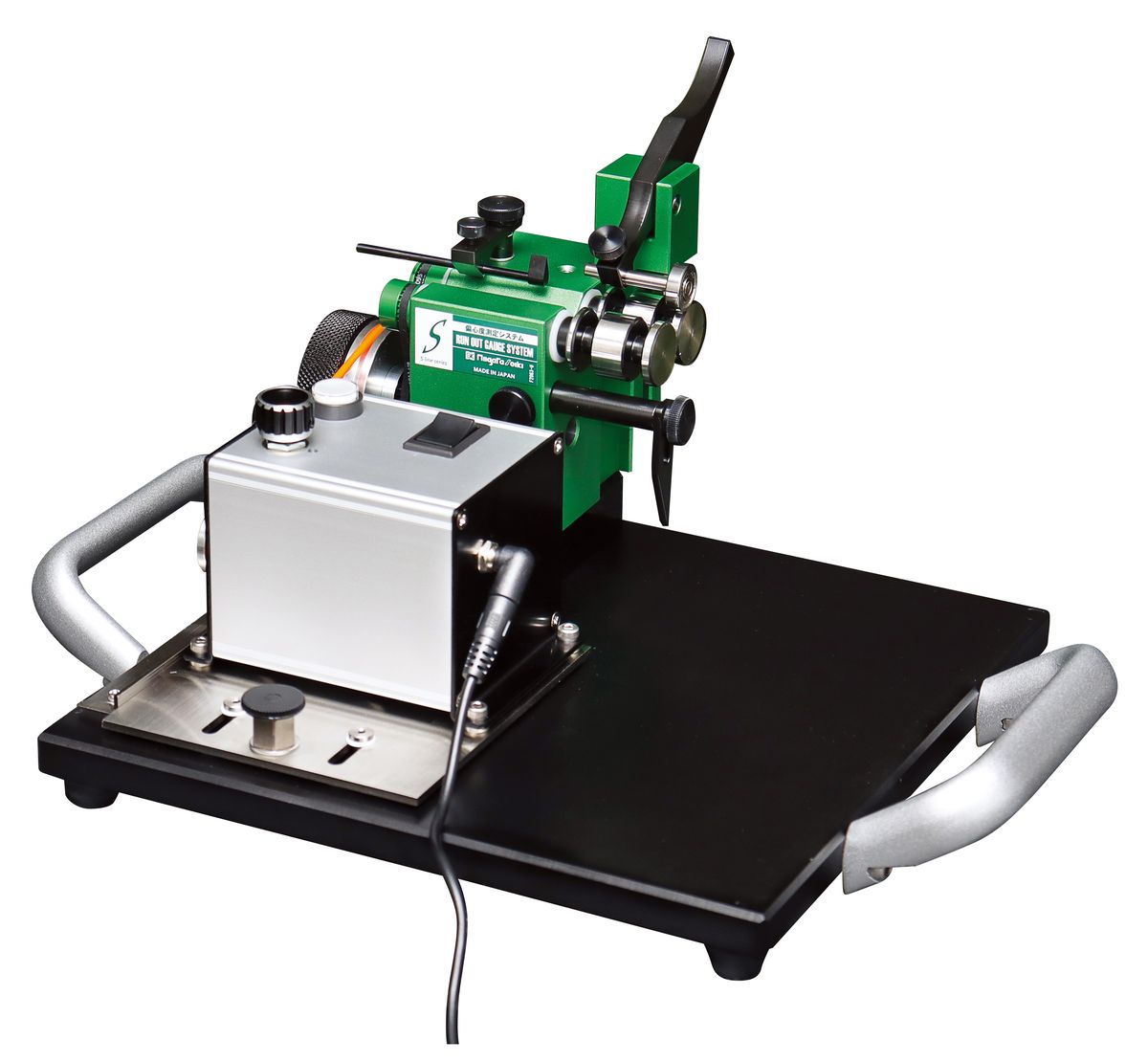

Sライン偏心度測定システム モーター付

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
  • ●モーター駆動により連続的な振れ測定が可能です(モーター駆動/手動の切替可能)。
  • ●モーター駆動時、ワークの回転速度の調整、正転逆転の切替ができます。
  • ●簡単にベルトを緩めることができ、手動でハンドルを回転させることができます。
  • ●フランジのあるワークの逃がしに便利なスリットローラーです。

仕様

  • ●精度(μm):2-3.5以内
  • ●測定可能外径(mm):φ4-30
  • ●測定可能長さ(mm):5-80
  • ●測定可能形状:円筒状
  • ●ベース(mm):250x240
  • ●ローラー:スリットローラー
  • ●キャリア:無
  • ●電源電圧(V):AC100-240
  • ●電源周波数(Hz):50/60
  • ●消費電力(W):最大5
  • ●メインローラー速度設定範囲(min-1):5.5-9.5
  • ●メインローラー外径(mm):φ21.9
  • ●電源コード長(m):1.5

材質

  • ●ベース:炭素鋼
  • ●ローラー:工具鋼

用途

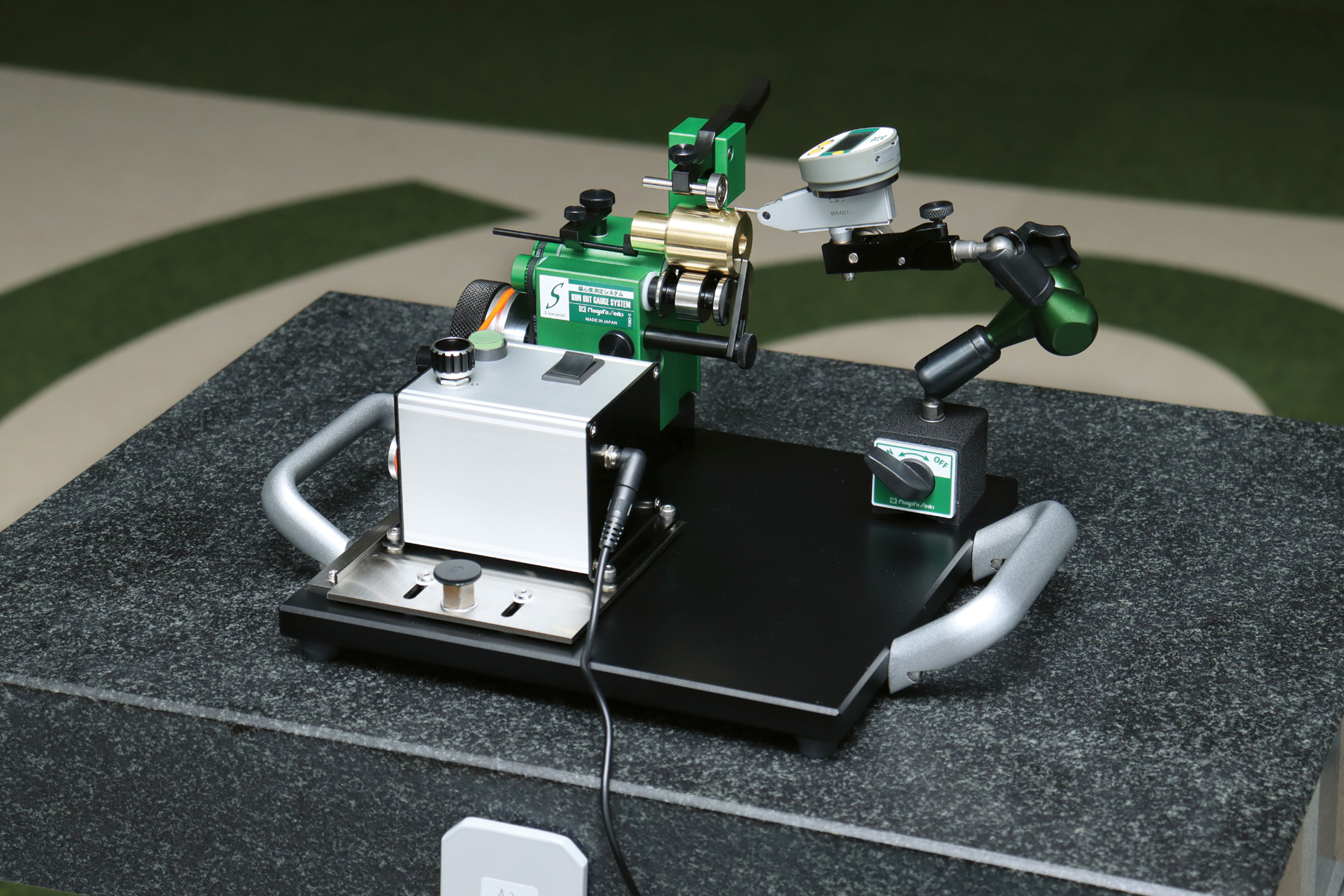

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

付属品

  • ●アルミケース
  • ●ACアダプタ(AC100V-240V)

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010218 ROG-251SM 10000g 350mm 225mm 265mm 452,000 円 4975846011335
※この表は掴んで左右にスクロール可能です。

注意点

●精度に関しては、2μm=φ20mmワークの当社測定値です。
●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
