PRODUCTSレベルニック

レベルニック



特徴

  • ●X、Y方向の2軸同時測定が可能です。
  • ●HID通信により、i-OSやAndroidのタブレット、スマートフォンにデータ送信が可能です。
  • ●デバイス名は固有番号で識別可能で、送信データにはデバイス名も含まれ、受信間違いを防止します。
  • ●性能を保証する検査表付です。
  • ●無線出力、有線出力どちらも対応できます。
  • ●複数台同時使用でも無線の混信はないです。
  • ●本体に測定値が表示されるので、傾斜測定ができます。
  • ●0コール、1/2コール機能付です。
  • ●センサーは底面ねじ穴付で特殊ベースや治具の取り付けが可能です。

仕様

  • ●測定範囲(mm/m):±5.000
  • ●最小読取値1(mm/m):0.001
  • ●最小読取値2(mm/m):-
  • ●読取精度条件1(%rdg):±0.85(繰返し精度と比較して大きい方)
  • ●読取精度条件2(%rdg):±1.0
  • ●読取精度条件3(%rdg):±2.6(繰返し精度と比較して大きい方)
  • ●読取精度条件4(%rdg):±2.7
  • ●繰返し精度(mm/m):±0.005以内
  • ●XY直交精度(%):1(繰返し精度と比較して大きい方)
  • ●測定周期(秒):1.1
  • ●電源:単3形乾電池x2、付属ACアダプタ
  • ●本体ベース寸法(mm):L140xW140
  • ●底面ねじ穴寸法:M5xP0.8

材質

  • ●本体:アルミニウム
  • ●ベース:ステンレス

用途

  • ●定盤、工作機械などの高精度の水平出し、真直度、平面度測定に

付属品

  • ●保証書、取扱説明書、検査成績表
  • ●収納ケース
  • ●ACアダプタ(DC3V出力、AC100V-240V)
  • ●単3形乾電池x2

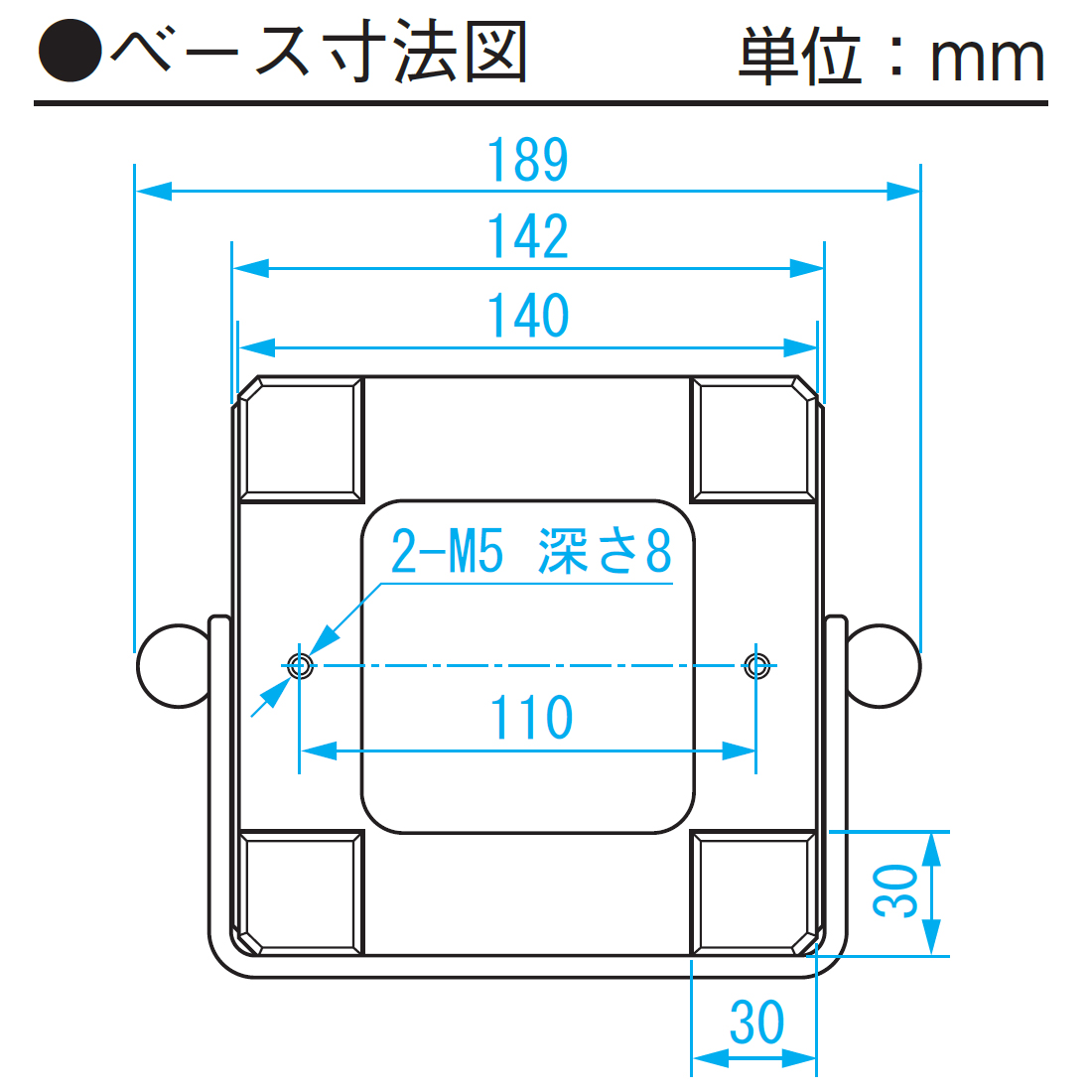

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010130 DL-SXYW-S(HID) 3600g 189mm 100mm 145mm 750,000 円 4975846011465
※この表は掴んで左右にスクロール可能です。

注意点

●%rdgは読取値に対してのパーセンテージです。
●±0.85%rdgは、読取値が1.000mm/mの場合には±0.0085mm/mの誤差を含む可能性があります。
●連続使用時間は、無線使用時、アルカリ乾電池で約20時間、無線未使用で約40時間。
●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。
●BluetoothシステムはTELEC(日本)、FCC(米国)、CE(EU)、KCC(韓国)での認証となります。

使用条件

●読取精度条件1:使用温度17-23℃(±1.999mm/m以内)
●読取精度条件2:使用温度17-23℃(±2mm/m以上)
●読取精度条件3:使用温度0-40℃(±1.999mm/m以内)
●読取精度条件4:使用温度0-40℃(±2mm/m以上)
●外部信号出力(有線):RS-232C準拠
●外部信号出力(内蔵無線):Bluetooth Class2、通信距離10-20m
