PRODUCTSマグネットベース

バキュームベース



特徴

  • ●精密石定盤上でダイヤルゲージ、インジケータが使用可能です。
  • ●吸盤による固定のため、非磁性体への使用が可能です。
  • ●アリ溝取付が可能です。

仕様

  • ●ベース寸法(mm):φ90x19
  • ●表面磁束密度(mT):-
  • ●吸着力(N):200
  • ●ステム取付(mm):φ6、φ8
  • ●耳金穴取付(mm):-
  • ●主柱取付ねじ:-
  • ●アリ溝:可

材質

  • ●本体:アルミ
  • ●吸盤:ゴム

用途

  • ●ダイヤルゲージ、ダイヤルインジケータ(てこ式)の測定保持具として

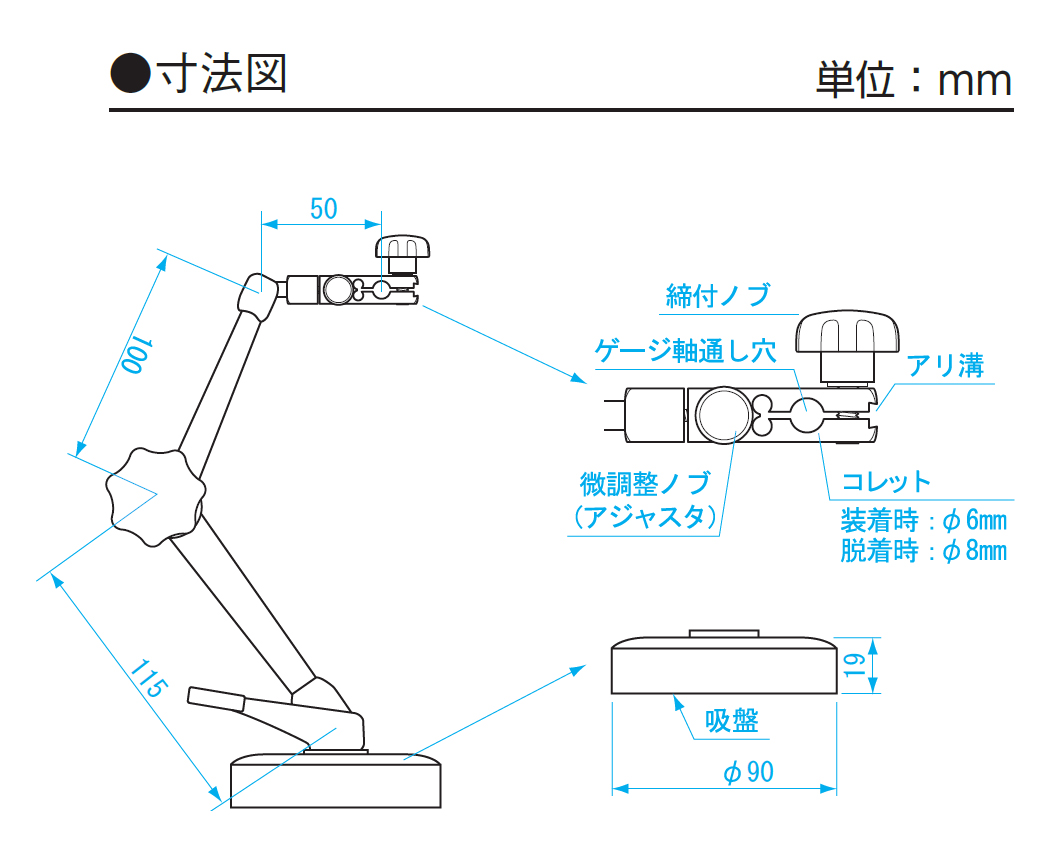

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00011756 VB-200 540g 110mm 320mm 90mm 10,000 円 4975846011847
※この表は掴んで左右にスクロール可能です。
