PRODUCTSマグネットベース

ミニマグネットベース



特徴

  • ●メカロックノブ締め付け操作でジョイントを同時に3つロックすることができます。
  • ●小型なので狭い場所でも使いやすいです。
  • ●レバー操作でマグネットON/OFF脱着可能です。
  • ●アリ溝取付が可能です。
  • ●大きいサイズが必要な方は、SB-100Gをオススメします。
  • ●微動付が必要な方は、MB-6をオススメします。

仕様

  • ●ベース寸法(mm):30x35x35
  • ●表面磁束密度(mT):最大100
  • ●吸着力(N):250
  • ●ステム取付(mm):φ6、φ8
  • ●耳金穴取付(mm):-
  • ●アーム取付ねじ:M5xP0.8
  • ●アリ溝:可

材質

  • ●本体:一般構造用圧延鋼
  • ●磁石:ネオジム磁石

用途

  • ●ダイヤルゲージ、ダイヤルインジケータ(てこ式)の測定保持具として

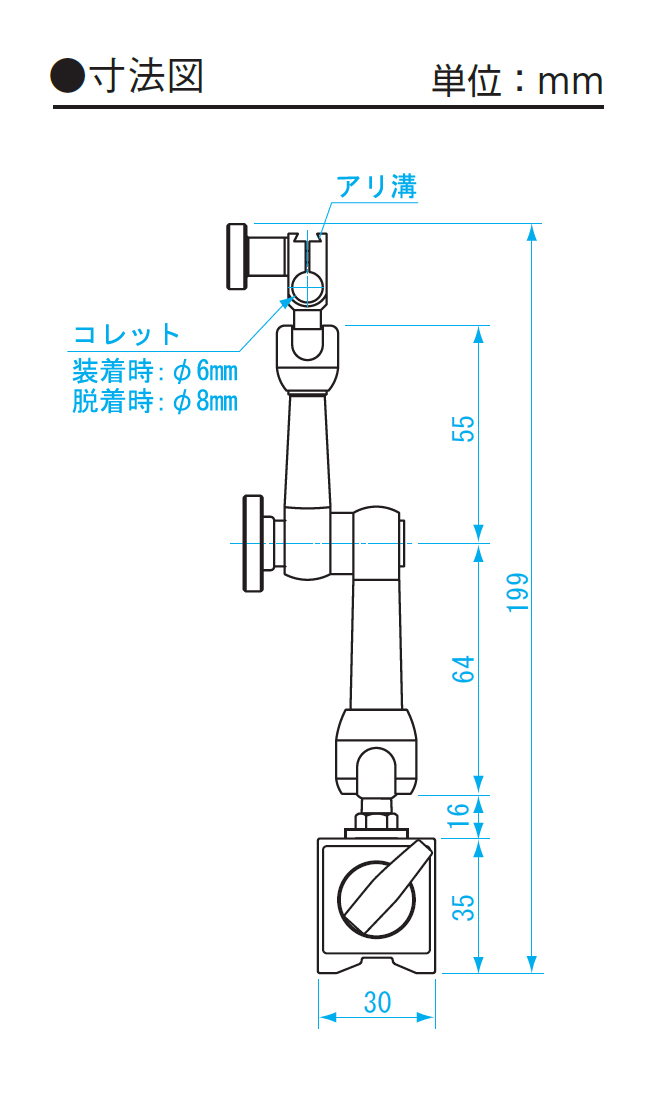

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00012705 MB-7 430g 47mm 199mm 47mm 11,000 円 4975846012400
※この表は掴んで左右にスクロール可能です。
