PRODUCTSハイトゲージ

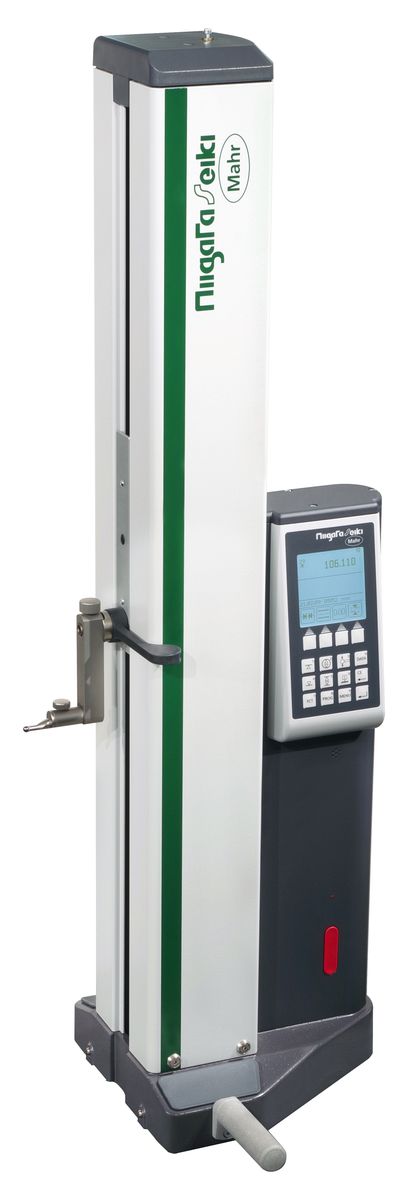

デジタルSラインマルチハイト  MHG-60M

用途

  • ●定盤面を基準としたワークの長さ、高さ、形状の測定、穴径や円筒径、芯間距離の演算など

特徴

  • ●高機能、高性能を追求したハイエンドモデル「Sラインシリーズ」です。
  • ●三次元測定器と同等の精度をより早く、より手軽に実現。600mmの広範囲測定も可能です。
  • ●上下両方向への測定と14の測定項目を組み合わせ、あらゆる測定を1台でカバー。豊富なオプションパーツで、さらに幅広い測定に対応します。
  • ●測定子は自動で一定の測定圧をかけて測定するので、作業者に左右されずに測定可能です。
  • ●エアベアリング機構により、空気の力で本体が浮上するので、定盤上の移動が簡単です。
  • ●ワークに合わせた自動温度補正機能付です。

仕様

  • ●測定範囲(mm):600
  • ●拡張測定範囲(mm):170
  • ●分解能(mm):0.001、0.01
  • ●最大許容誤差(μm):2.8+L/300
  • ●直角度(μm):≦20
  • ●繰り返し精度±2σ(μm):平面2、穴3
  • ●測定力(N):1±0.2
  • ●接触スペード(mm/s):5、8、11、15
  • ●手動位置決め時の最大許容速度(mm/s):600
  • ●駆動方式:モーター
  • ●3点エアクッション高さ(μm):9
  • ●圧縮エア供給:内蔵コンプレッサー
  • ●垂直測定システム:比較測定式
  • ●電源:4.8V充電式バッテリーx1
  • ●IP保護等級:40

材質

  • ●本体:ステンレス
  • ●ベース:鋳鉄
  • ●測定子:先端超硬球

付属品

  • ●取扱説明書
  • ●ACアダプタ(DC7.5V出力、AC110V-230V)
  • ●基準ブロック
  • ●六角棒レンチ:3mm、4mm
  • ●保護カバー
※この表は掴んで左右にスクロール可能です。

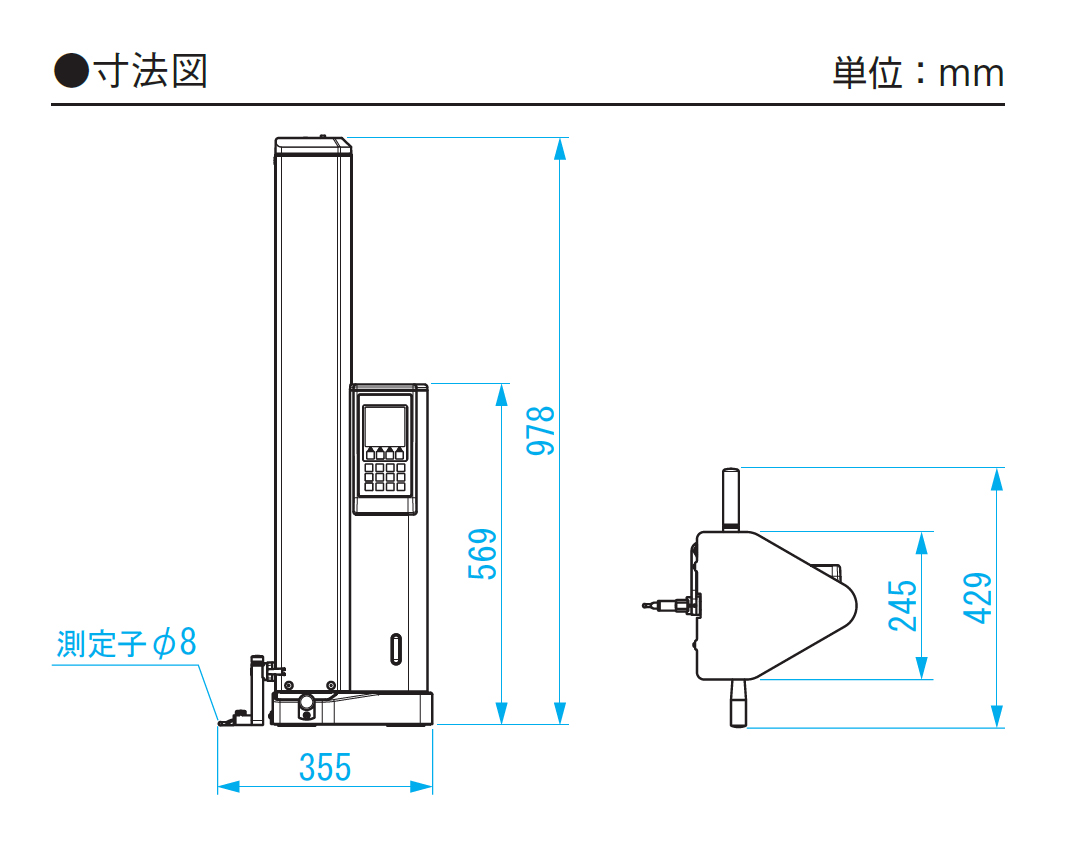

商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00152281 MHG-60M 30000g 429mm 978mm 355mm - 4975846021761
※この表は掴んで左右にスクロール可能です。

注意点

●最大許容誤差のL=測定長(mm)です。
●最大許容誤差は20℃で、0級定盤、測定子K6/51、6.0mm使用時です。
●充電バッテリーでの最長動作時間は10時間です。エアベアリング使用時はバッテリーの動作時間が短くなります。

使用条件

●測定項目:上面、下面、凸部、内径、穴の最上点、穴の最下点、穴の中心、軸の最上点、軸の最下点、外径、溝、距離、最大最小、中心線計算
●使用温度範囲(℃):10-40
●保管温度範囲(℃):(-10)-(60)
●許容相対湿度(%):65※結露なし
●充電時間(h):5
●キーパッド仕様:メンブレン式 IP67
●インターフェース:Opto RS232 duplex / USB
