【廃番】デジタルSライン内外測定器

特徴

  • ●高機能、高性能を追求したハイエンドモデル「Sラインシリーズ」です。
  • ●別売の電気マイクロメータやデジタルインジケータ(ステム径:8mm)を取り付ける事で、高精度な比較測定ができます。
  • ●大型ワークの内径、外径測定に便利です。
  • ●高さ調整可能なサポート付で安定した測定を補助します。
  • ●精度保証のため、検査時の数値を記した検査表付です。

仕様

  • ●タイプ:デジタル
  • ●測定範囲(mm):外5-600、内45-600
  • ●最小読取値(mm):0.01
  • ●繰返精度(mm):0.003
  • ●最大許容誤差(mm):±0.03
  • ●デプスバー:無
  • ●電源:CR2032(テスト用付属)
  • ●スプリング可動量(mm):20

材質

  • ●本体:カーボン、アルミニウム

用途

  • ●大型ワークの内径、外径測定に

付属品

  • ●木箱
  • ●CR2032

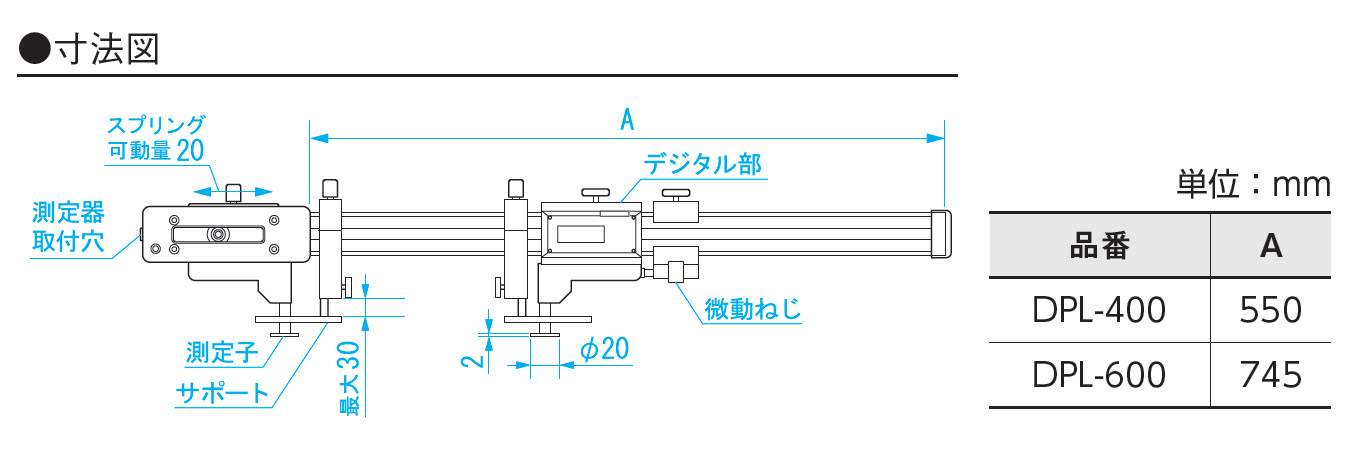

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151894 DPL-600 1900g 882mm 120mm 42mm 650,000 円 4975846032347
※この表は掴んで左右にスクロール可能です。

注意点

●比較測定を行う場合、ワークと同じ基準寸法を持ったゲージが必要です。
●繰返精度は、本体のデジタル部を固定し、別売の電気マイクロメータやデジタルインジケータを取り付けて測定する場合です。
●最大許容誤差は、本体のデジタル部をスライドさせ、その数値を読み取る場合です。量子化誤差(±1カウント)含みません。
●最小読取値は、本体デジタル部の最小読取値です。
