PRODUCTSハイトゲージ

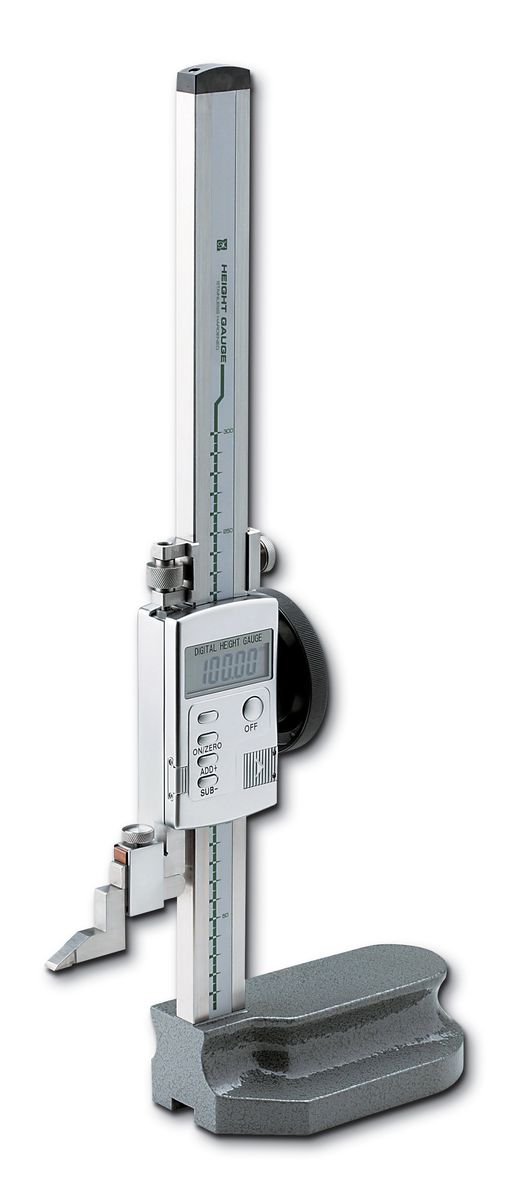

デジタルハイトゲージ

特徴

  • ●ハンドルタイプでさらに使いやすくなり、ダイヤルインジケータ標準装備(WTI-8038S)しています。
  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●液晶の表示数値が大きく見やすいです。
  • ●任意の位置で、任意の数値を表示できるプリセット機能付です。

仕様

  • ●タイプ:デジタル
  • ●測定範囲(mm):0-300
  • ●最小読取値(mm):0.01
  • ●最大許容誤差(mm):±0.04
  • ●スライダ微動送り上下量(mm):10
  • ●電源:SR44(テスト用付属)

材質

  • ●本尺:ステンレス
  • ●ベース:鋳鉄
  • ●スクライバ:先端超硬チップ

用途

  • ●金型、治工具の測定やケガキ作業に

付属品

  • ●ダイヤルインジケータ(WTI-8038S)
  • ●ダイヤルインジケータホルダ
  • ●スクライバクランプ
  • ●スクライバ
  • ●SR44

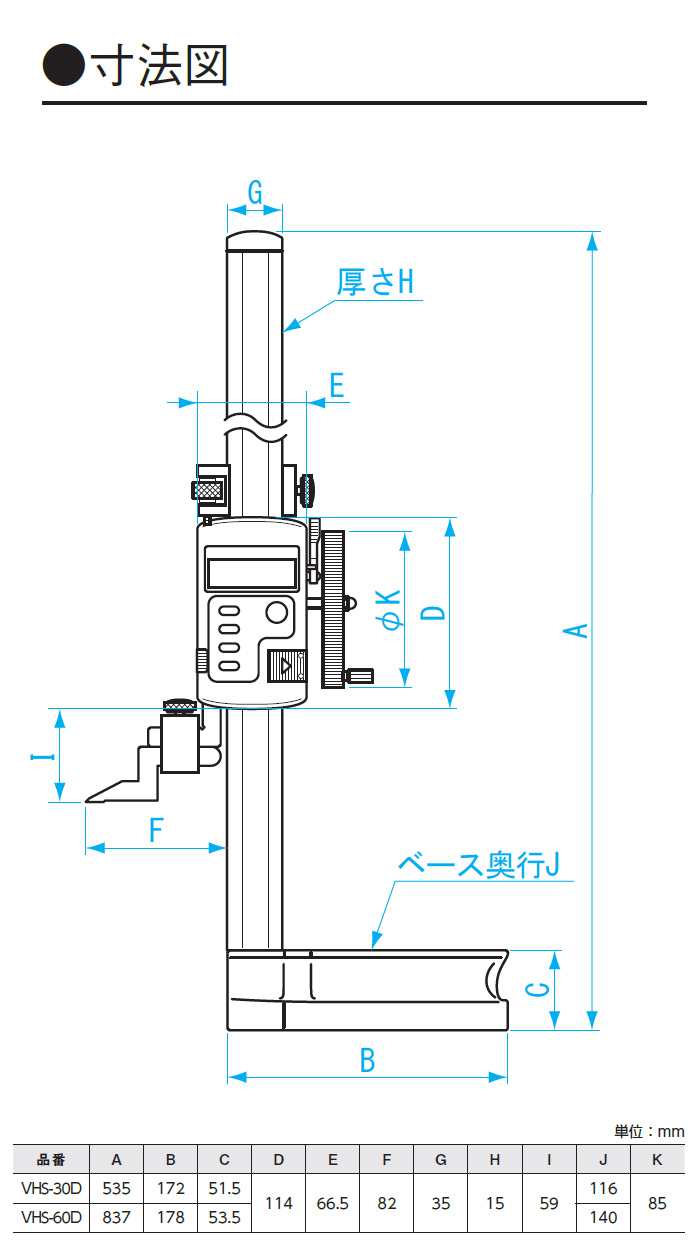

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151212 VHS-30D 6400g 254mm 535mm 116mm 74,000 円 4975846038189
※この表は掴んで左右にスクロール可能です。

注意点

●ダイヤルインジケータを使用する場合は、誤差の影響を少なくするため、ワークと同じ高さのマスタを使い、比較測定を行ってください。
●最大許容誤差は、量子化誤差(±1カウント)含みません。
