PRODUCTSダイヤルインジケータ

ダイヤルインジケータ



特徴

  • ●ダイヤルゲージが使えない「狭い場所」の凹凸、真直度測定等に便利です。
  • ●測定子は高い耐摩耗性、電気を通さない、磁気を帯びないルビー球です。
  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●各軸受け部に宝石を組み込んでいます。
  • ●目盛板は緑色です。

仕様

  • ●タイプ:てこ式
  • ●測定範囲(mm):0.2
  • ●目量(mm):0.002
  • ●目盛仕様:0-100-0
  • ●戻り誤差(μm):2
  • ●測定力(N):0.5以下
  • ●全測定範囲行き指示誤差(μm):6
  • ●繰返し精密度(μm):1

材質

  • ●本体:スチール
  • ●測定子:ルビー

用途

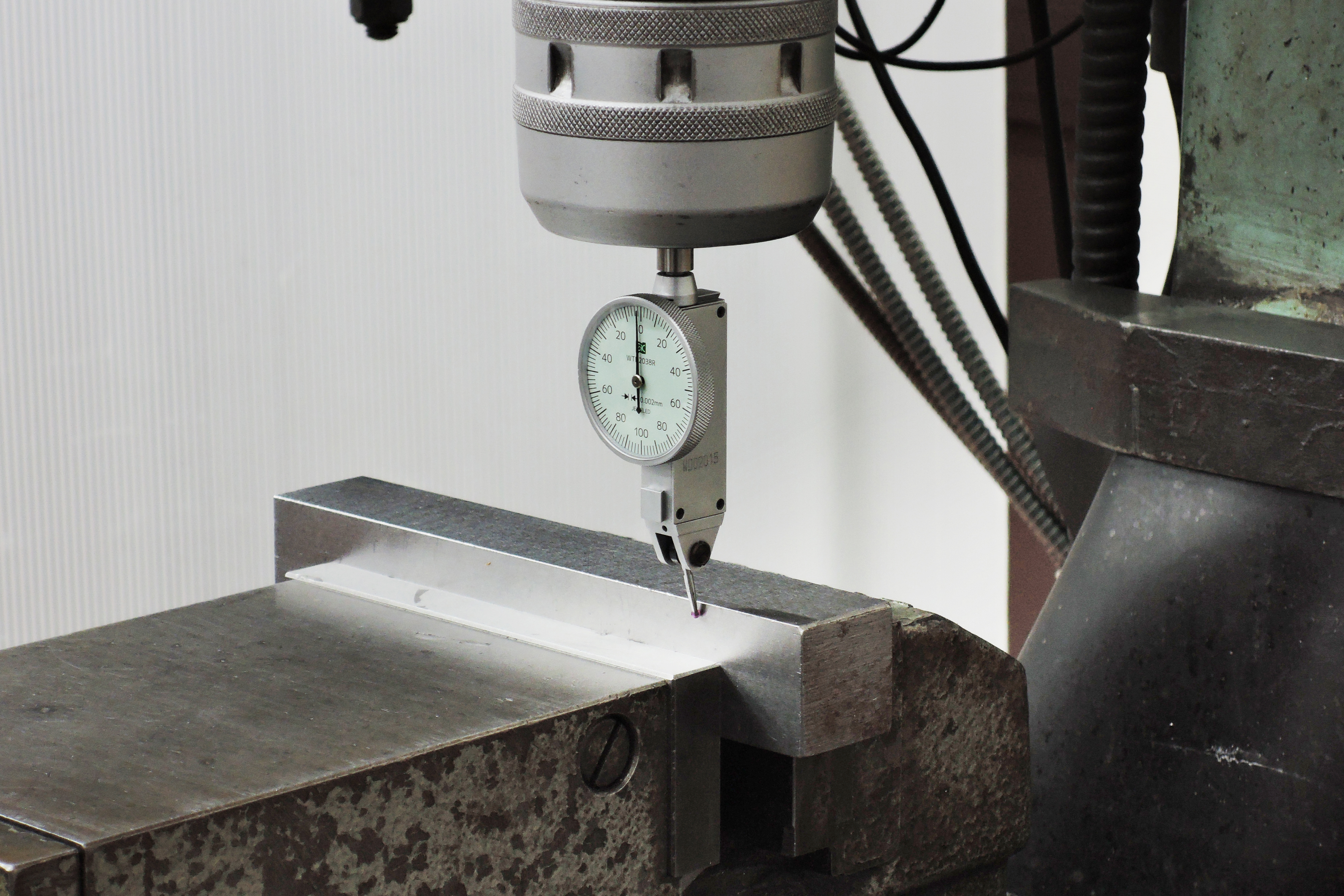

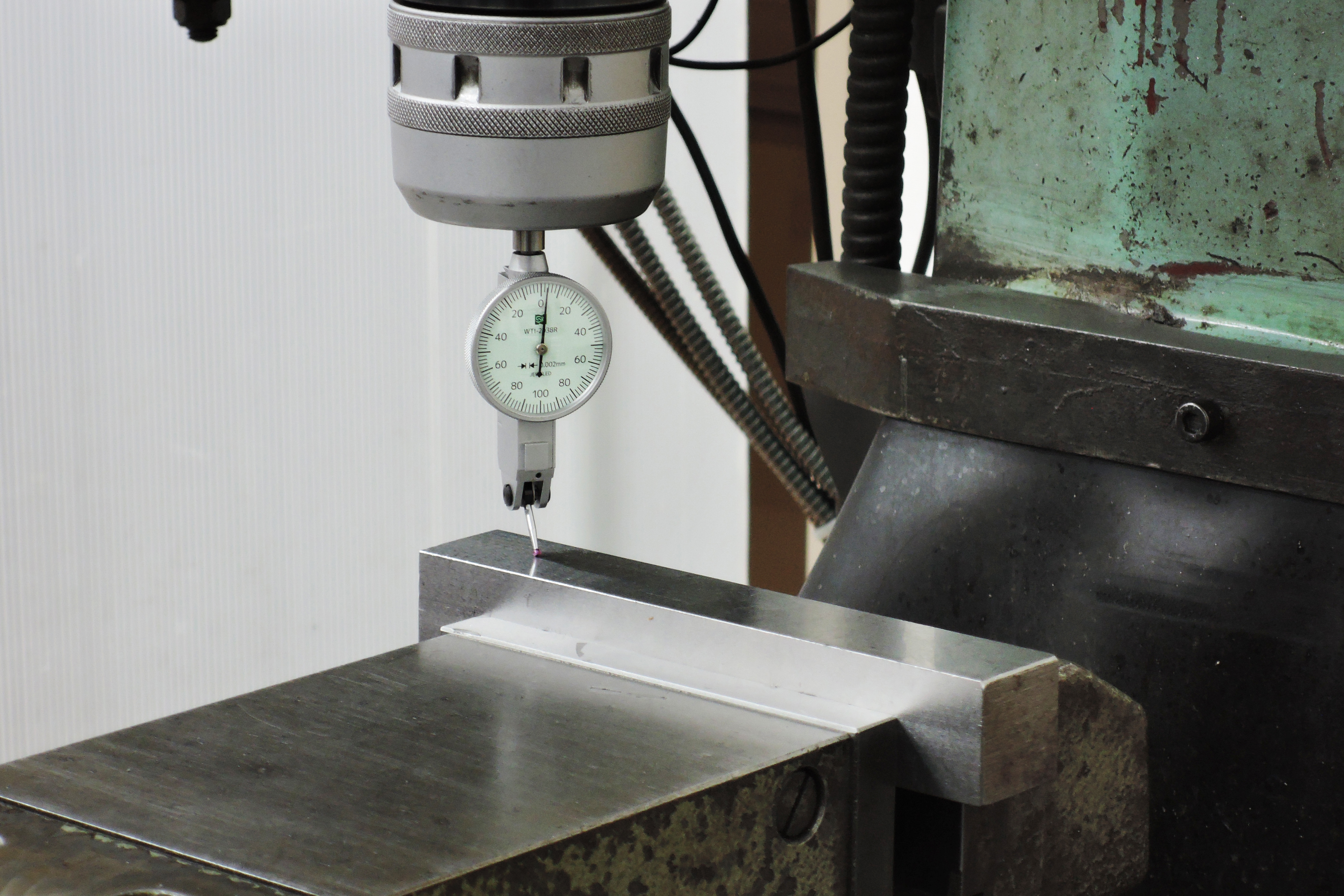

  • ●平面の凹凸、工作物の取り付けの良否、軸の触れ、直角度等の変位測定に

付属品

  • ●PCケース
  • ●ステム(アリ溝付):φ6、φ8
  • ●測定子交換用スパナ

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00151926 WTI-2038R 80g 37.5mm 97mm 26mm 15,300 円 4975846041325
※この表は掴んで左右にスクロール可能です。

注意点

●測定子は、WTI-20S、WTI-20R、WTI-20Wのみ交換できます。
