PRODUCTS測定台

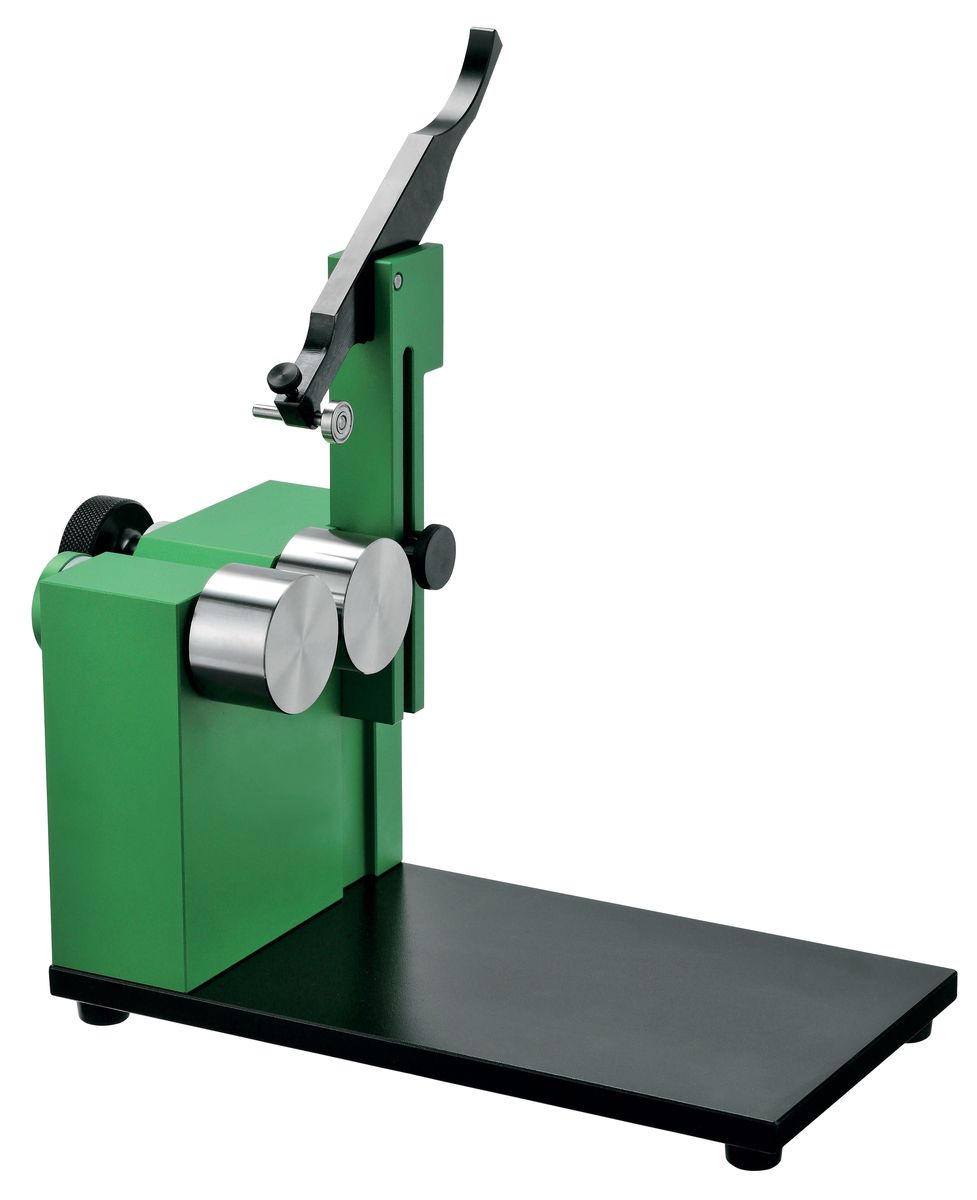

Sライン偏心度測定システム 大径測定用

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●測定ワーク外径φ110mmまで対応できる大径測定タイプです。
  • ●丸棒などフランジが無いワークに便利なフラットローラーです。

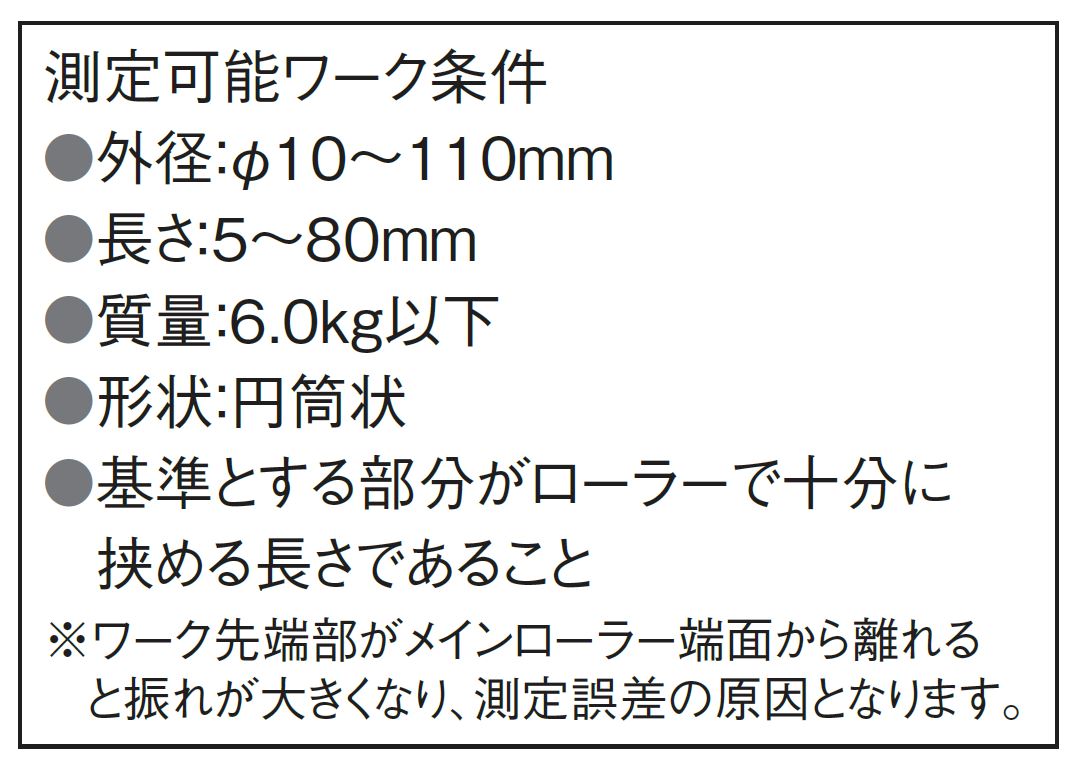

仕様

  • ●精度(μm):4以内
  • ●測定可能外径(mm):φ10-110
  • ●測定可能長さ(mm):5-80
  • ●測定可能形状:円筒状
  • ●ベース(mm):300x160
  • ●ローラー:フラットローラー
  • ●キャリア:無

材質

  • ●ベース:アルミ、炭素鋼
  • ●ローラー:工具鋼

用途

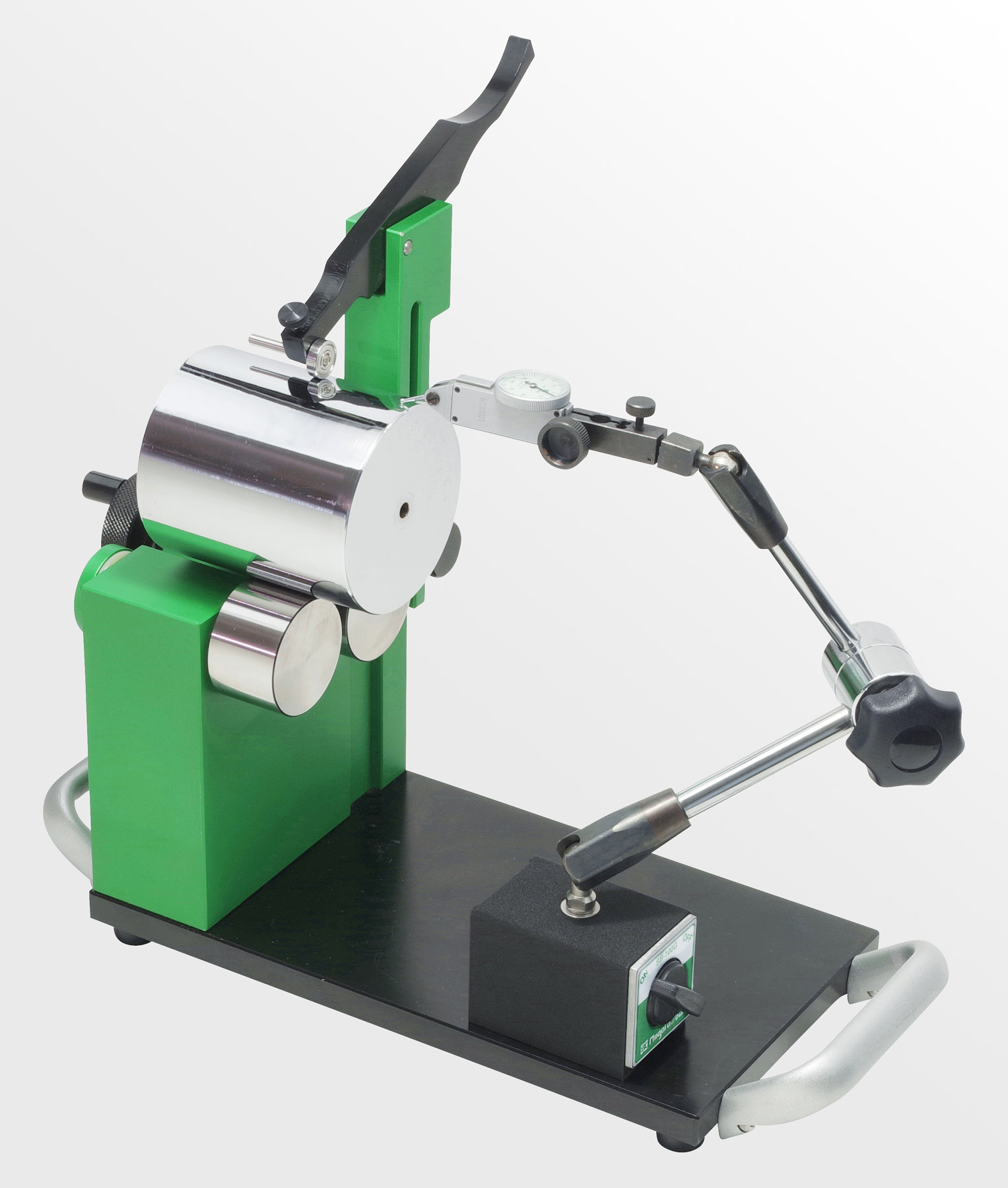

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

付属品

  • ●アルミケース
マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010216 ROG-307S 13000g 390mm 305mm 220mm 280,000 円 4975846011038
※この表は掴んで左右にスクロール可能です。

注意点

●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
