PRODUCTS測定台

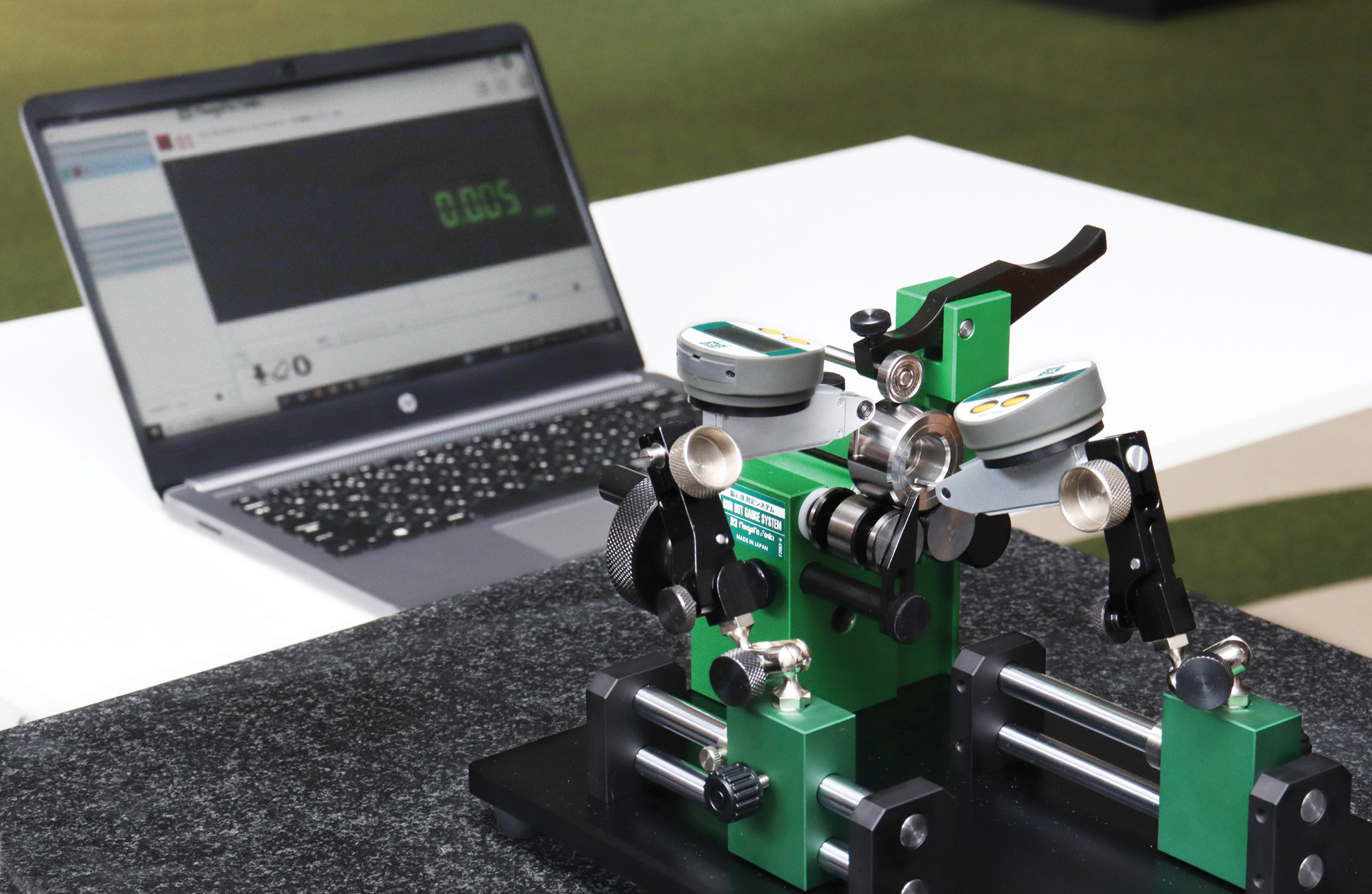

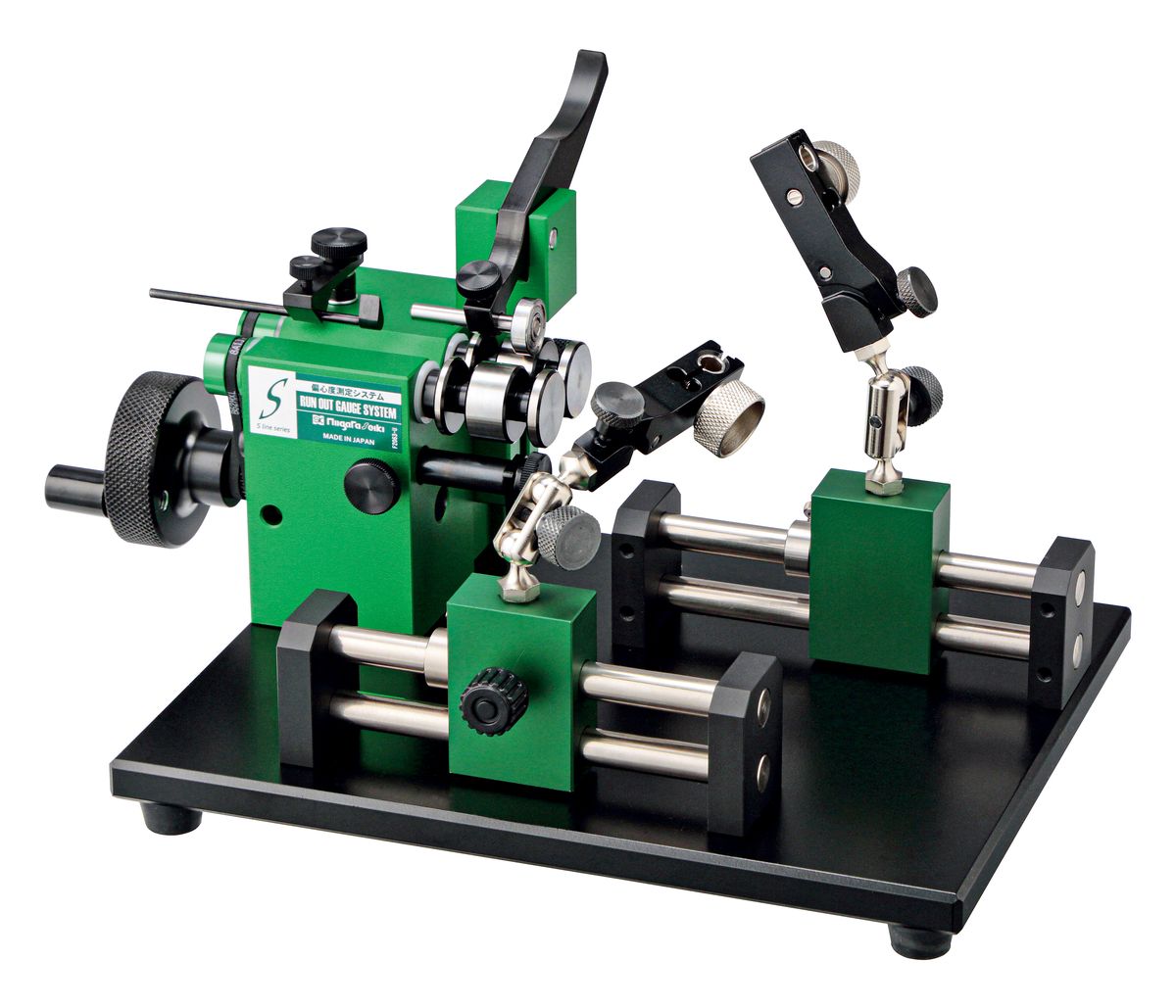

Sライン偏心度測定システム ダブルキャリア

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルによる滑らかな回転で測定できます。
  • ●ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
  • ●ワーク前方、後方の2点同時測定が可能です。
  • ●キャリアの位置決め用ストッパー搭載で、繰り返し同じ位置での測定が可能です。
  • ●スリットローラーです。
  • ●ワークの長さに合わせて位置決めができるキャリア付です。
  • ●測定器の0セッティングを容易にする角度微動付キャリアです。

仕様

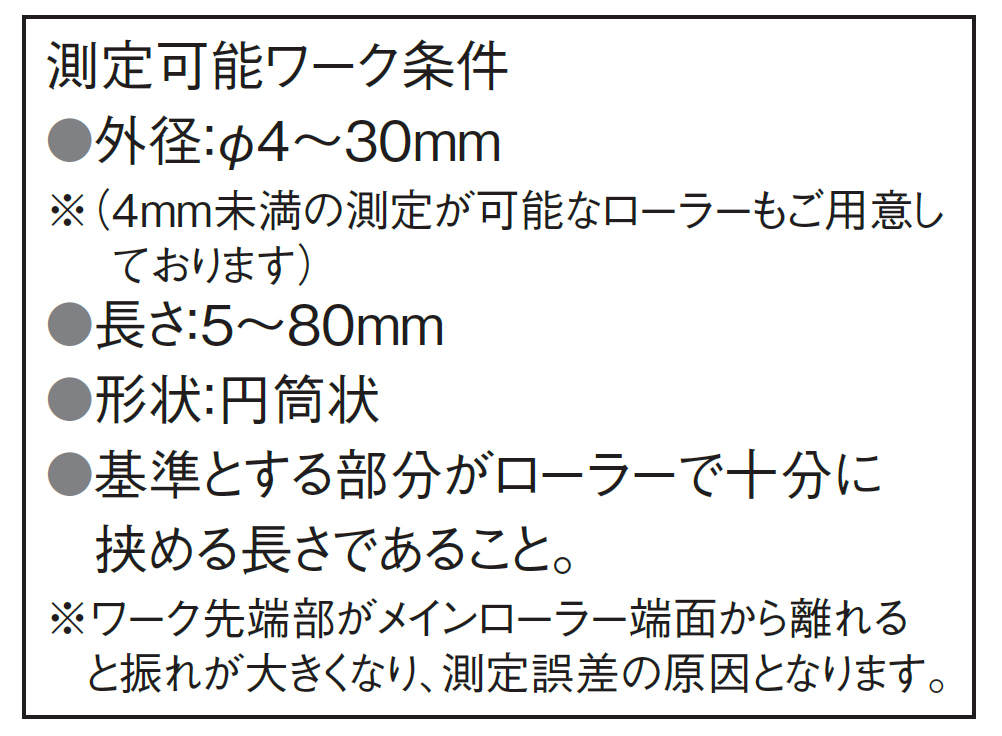

  • ●精度(μm):2-3.5以内
  • ●測定可能外径(mm):φ4-30
  • ●測定可能長さ(mm):5-80
  • ●測定可能形状:円筒状
  • ●ベース(mm):236x185
  • ●ローラー:スリットローラー
  • ●キャリア:シャフトキャリア

材質

  • ●ベース:炭素鋼
  • ●ローラー:工具鋼

用途

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

付属品

  • ●アルミケース

図面

マニュアル
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010217 ROG-241SSW 6300g 300mm 205mm 190mm 386,000 円 4975846011328
※この表は掴んで左右にスクロール可能です。

注意点

●精度に関しては、2μm=φ20mmワークの当社測定値です。
●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
